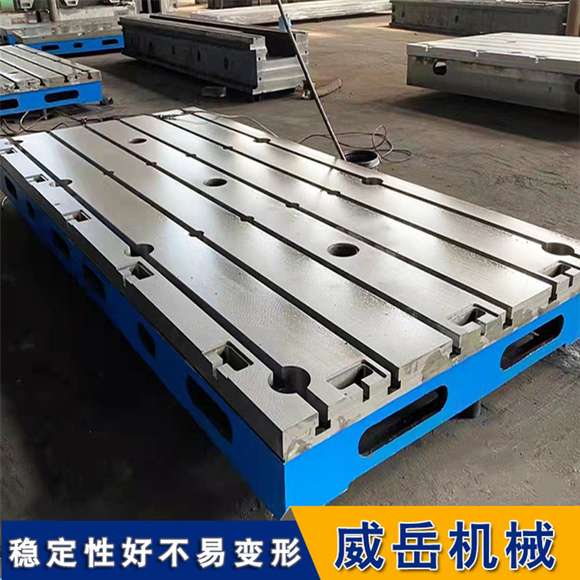

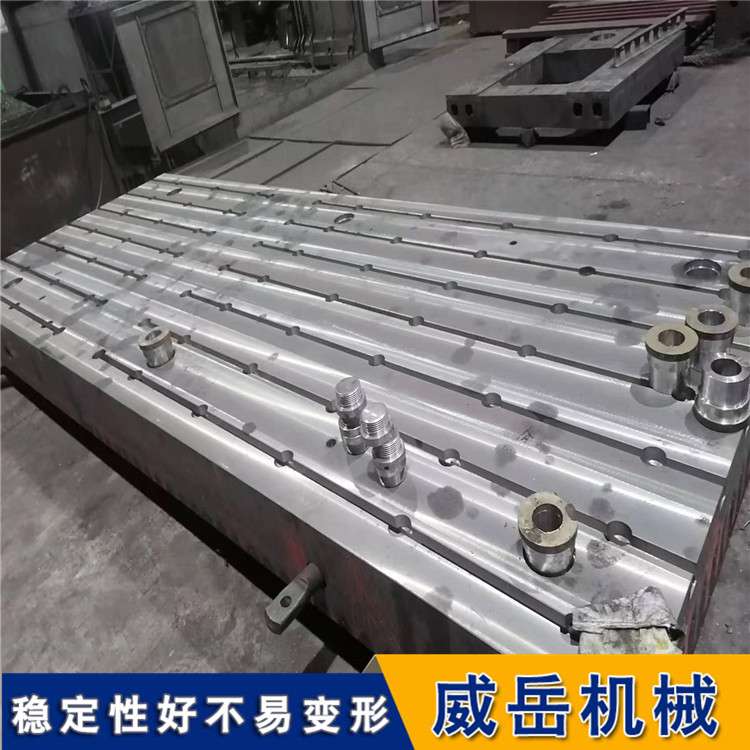

T 型槽試驗平板是帶矩陣倒 T 型槽的高精度鑄鐵基準臺面，專門用于各類設備性能測試、動力總成試驗、工裝固定、標定檢測，是實驗室、動力測試車間核心基礎工裝。

典型試驗場景

動力測試：電機、減速機、發動機、變速箱、測功機、水泵、風機磨合 / 振動 / 扭矩試驗臺底板

力學加載試驗：疲勞、扭轉、沖擊、拉力試驗機基座

設備標定調試：自動化設備、傳感器、工裝夾具裝配校準

精的密檢測 / 劃線：零部件尺寸、形位公差檢驗基準

焊接、裝配工裝：大型樣機固定、焊接防變形工裝

二、材質與工藝（試驗款標準配置）

主體材質：HT250 高強度灰鑄鐵（重載試驗；輕載檢驗可用 HT200），工作面硬度 HB170–240，減震吸振、抗壓耐磨、不易變形。

結構：整體箱體 + 底部網格加強筋，加厚臺面（≥25mm），抗沖擊、承載大。

去應力處理（關鍵）

粗加工后600–700℃人工退火；

精加工前自然時效 / 振動時效，消除鑄造內應力，長期試驗不翹曲、精度穩定數十年。

工作面加工：精刨 / 手工刮研，儲油耐磨；T 槽內壁精加工，無毛刺、不卡螺栓。

三、精度等級（國標 GB4986）

精度數字越小，平面度越高：

0 級 / 1 級：精的密標定、高精度電機 / 傳感器試驗；

2 級：通用動力總成、常規力學試驗（常用）；

3 級：重載焊接、粗測、大型耐久試驗臺。

四、T 型槽關鍵參數（可定制）

常用槽寬 & 配套螺栓

18mm→M16；22mm→M20；28mm→M24；36mm→M30（試驗臺主流 22/28/36 槽）

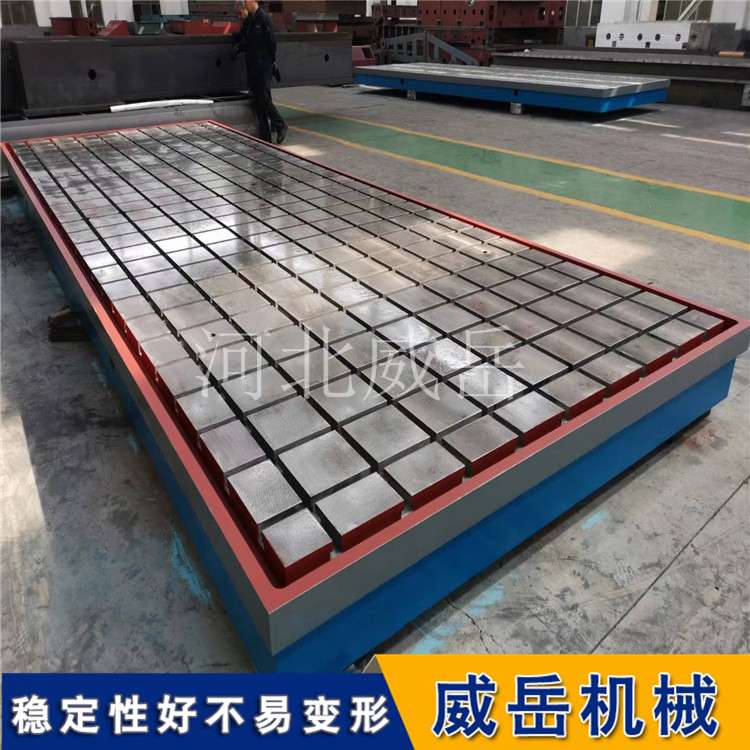

槽間距：標準 100/150/200/250mm，可做縱橫雙向矩陣槽，任意位置裝夾設備

附件配套：T 型螺栓、壓板、鎖緊螺母、支撐墊塊、可調支撐腳

五、核心優勢（試驗專用特點）

全域靈活裝夾：T 槽全覆蓋，無需打孔，電機、工裝可任意位置固定，適配多型號試件；

強吸震降噪：鑄鐵阻尼大，振動試驗時抑的制共振，保護測量儀表；

重載不變形：箱體加強結構，可承受數噸沖擊、持續加載；

精度可修復：長期磨損后可重新刮研 / 銑削恢復平面度；

穩定基準：時效處理后溫變小，高低溫試驗室長期使用精度漂移小。

六、常規規格與定制

標準尺寸：500×600mm～4000×9000mm 長方形，也可定制圓形試驗平臺（電機回轉測試）；

定制選項：單 / 雙向 T 槽、增加起吊孔、油槽 / 排水槽、預埋地腳孔、加厚承重臺面。

七、安裝與維護要點

安裝：搭配可調支撐腳，多點均勻支撐，調平后固定，避免單點受力變形；大型平臺建議落地預埋地基；

日常維護

試驗后及時清理 T 槽鐵屑、油污，防止劃傷槽壁；

長期閑置涂抹防銹油，槽內加注潤滑脂；

每 6–12 個月復檢平面度，大型耐久試驗臺建議半年校準一次；

禁和忌：禁止高溫工件直接放置、禁止大錘重擊臺面、禁止單側長期超載。

八、與普通焊接平板區別

試驗平板：更高平面度、加厚臺面、時效工藝更嚴格、減震性能優先，適配動態振動 / 扭矩測試；

焊接平板：側重承重抗焊渣，精度等級偏低，無嚴格吸振要求。
