鑄鐵平臺是工業測量與裝配的“基準大地”，它看似笨重，實則從材質配方到精度等級都有講究。選對平臺，等于為精d密制造打下堅實基礎。下面這篇文章，幫你把材質、精度和承載這三個核心問題講透。

基石之選：材質與內在性能

鑄鐵平臺常用的材質是HT200-Ht300系列灰口鑄鐵。這個代號反映了材料的抗拉強度，比如HT250代表抗拉強度不低于250兆帕。相比普通鋼材，灰鑄鐵有一個獨特的優勢：內含的片狀石墨能有效吸收振動，這讓平臺在工作時穩定性更好，測量和加工也更精的準。

硬度與穩定性：平臺工作面硬度通常控制在HB 170-240之間，這個硬度范圍既保證了足夠的耐磨性，又不會讓加工變得過于困難。但光有硬度還不夠，鑄造后的內應力是平臺變形的“頭號正和規”。因此，正和規平臺都會經過嚴格的時效處理：或是人工退火（600-700℃高溫處理），或是長達2-3年的自然放置，目的都是為了徹的底消除內應力，讓精度能“用得住，不變形”。

材質進階：對于重載、高沖擊的工況，部分平臺也會采用球墨鑄鐵（QT400-600） ，它的韌性更好，能承受更大的動態載荷。

精度之核：等級與平面度

鑄鐵平臺的精度，直接決定了測量結果的可靠性。根據國家標準（GB/T 22095-2008或JJG117-2005檢定規程），精度等級從高到低分為00級、0級、1級、2級、3級。

如何理解這幾個等級？

00級和0級：這是精度高的“尖子生”，平面度誤差在微米級，通常用于精的密實驗室、三坐標測量室等環境。

1級和2級：這是工業界常用的“主力軍”，廣泛用于精的密檢測、機床裝配和劃線，平衡了精度和成本。

3級：主要用于一般的裝配、焊接或鉚焊，對精度要求不高，更看重承載能力。

平面度怎么算？

精度不是憑感覺，而是有嚴格的計算公式。以常見的0級、1級、2級平臺為例，其平面度公差計算公式大致如下（d為平臺對角線長度，單位mm）：

0級：4 × (1 + d/1000) 微米

1級：8 × (1 + d/1000) 微米

2級：16 × (1 + d/1000) 微米

這意味著，一塊1000mm×1000mm（對角線約1414mm）的0級平板，其平面度誤差要控制在約4×（1+1.414）≈ 9.6微米以內，比一根頭發絲還細。

工藝保證：高精度的工作面通常采用人工刮研工藝，通過手工研磨，不僅保證了平面度，還在每平方英寸上形成均勻的接觸點（如25×25mm面積內不少于25點），這是機械加工無法替代的。

承載之重：計算與結構設計

承載能力是選型時的關鍵參數，它不是一個固定值，而是根據使用需求來設計的。

承載怎么算？

承載能力通常以“單位面積承重”（噸/平方米） 來衡量。計算很簡單：

單位面積承重 = 工件總重量（噸） ÷ 平臺工作面面積（平方米）

例如，一個15噸重的工件要放在1.5m × 2m（3平方米）的平臺上，那么所需單位面積承重就是5噸/平方米。這個數值就是廠家進行結構設計的核心依據。

結構決定“身板”：知道了所需承重，工程師會通過加強筋的布局、壁厚等設計來保證平臺的剛性和抗變形能力。平臺結構主要分兩種：

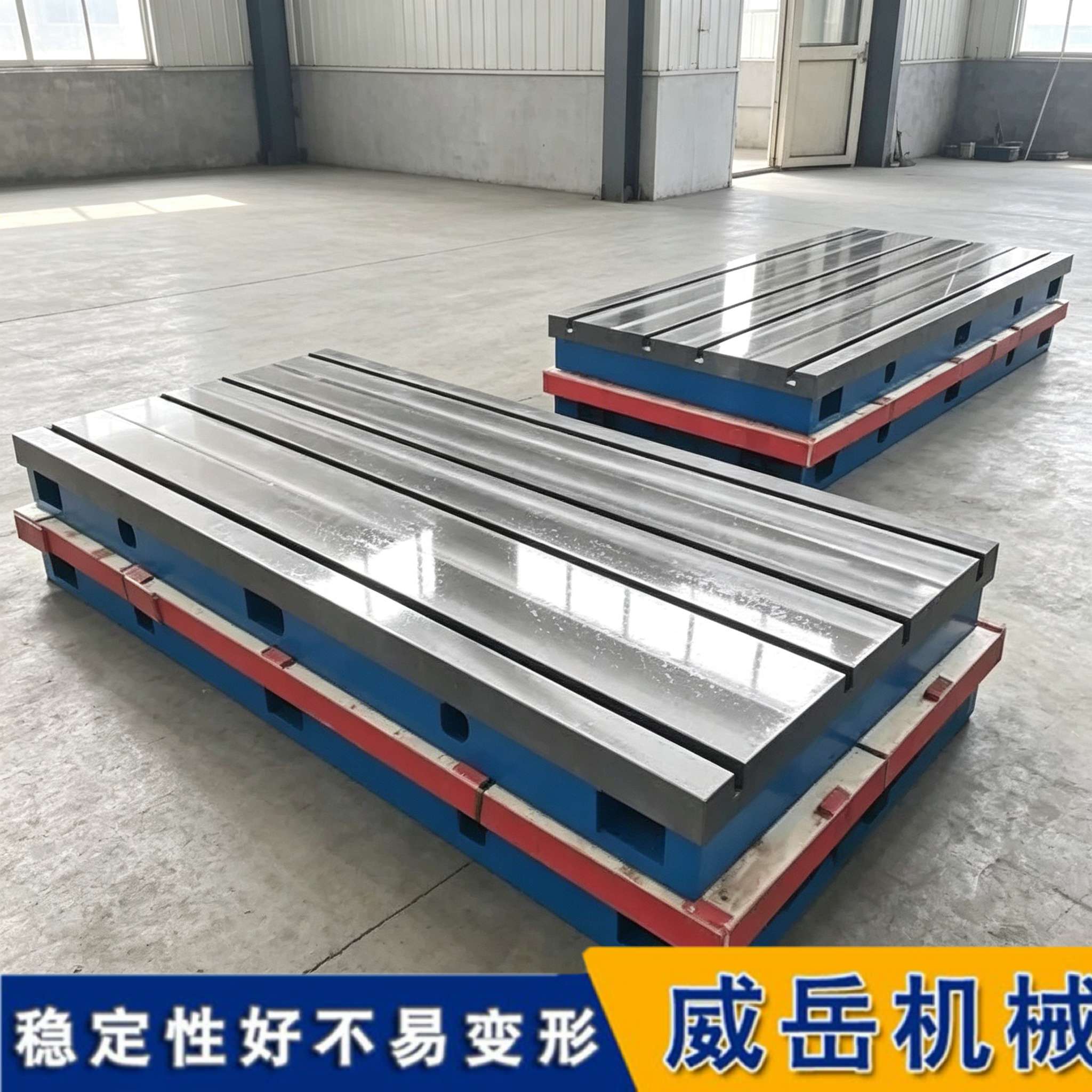

筋板式：在平臺背面設計有縱橫交錯的加強筋，在減輕自重的同時保證強度，應用廣。

箱體式：平臺內部是封閉的箱型結構，剛性和抗扭性能更強，適合超重載或超的高精度的場合。

一個直觀的例子：一塊2000mm×4000mm的裝配平臺，理論設計上可以放置64噸的工件，其單位面積承載為8噸/平方米。

總結與選購建議

選擇鑄鐵平臺，可以遵循三步法：

看精度需求：精的密測量選0級或1級；車間劃線、裝配選1級或2級；重載焊接等選3級即可。

算承載能力：統計重工件重量，除以平臺面積，算出單位面積承重，向廠家提出明確要求。

查內在品質：確認材質為HT200以上，并了解其時效處理工藝（人工退火是基礎，自然時效更佳）。必要時，要求廠家提供第三方精度檢測報告。

一塊好的鑄鐵平臺，是精度和耐用的長期投資，值得從這三個核心維度去慎重選擇。
