雙向輸氣管道、閥室、壓氣站、分輸站屬于天然氣ⅡC類1/2區爆炸危險區域，介質甲烷爆炸風險高，外加電流陰極保護系統必須配套隔爆型陽極分線箱，與前文陰極防爆分線箱功能完全區分。

核心功能（雙向輸氣專用）

1、主電流分流分配：匯集恒電位儀正極輸出直流主電流，均勻分配至多路深井陽極、淺埋 MMO 陽極、柔性陽極組；雙向管道左右干線陽極可分路獨立調控，解決雙向管段保護電流不均衡問題。

2、單支路監測：每路陽極串聯分流器/微安電流表，分別監測上行、下行輸氣管段陽極輸出電流，快速定位單組陽極斷路、短路、老化故障。

3、防倒灌保護：內置單向防反接二極管，阻斷管道雜散電流、反向極化電流倒灌損壞恒電位儀，適配雙向管道頻繁氣流擾動帶來的雜散電流干擾。

4、防爆隔離引燃源：隔爆外殼封閉接線電弧，杜絕甲烷泄漏遇電火花爆炸；戶外全天候防水防塵，適配輸氣干線野外、閥室低洼凝露環境。

5、拓展集成：可選直流熔斷器、防雷浪涌模塊、可調均流電阻，平衡雙向管線兩側陽極輸出，消除管道電位高低差。

一、整機結構與材質

1. 箱體外殼三選型

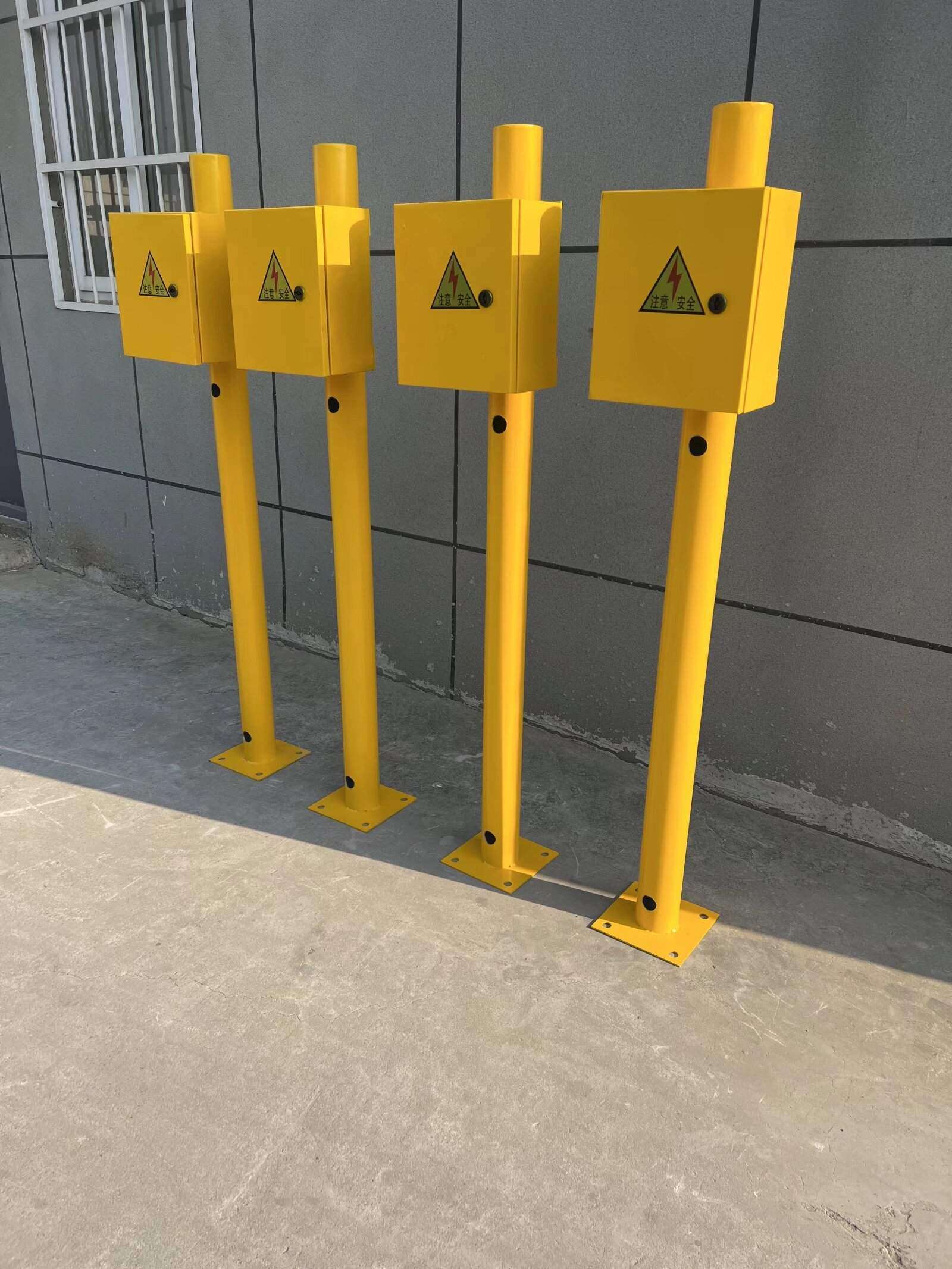

鑄鋁AL102（干線野外首選）：靜電噴塑，抗沖擊，IP65，重量輕便于立柱安裝；常規用于輸氣干線陽極地床。

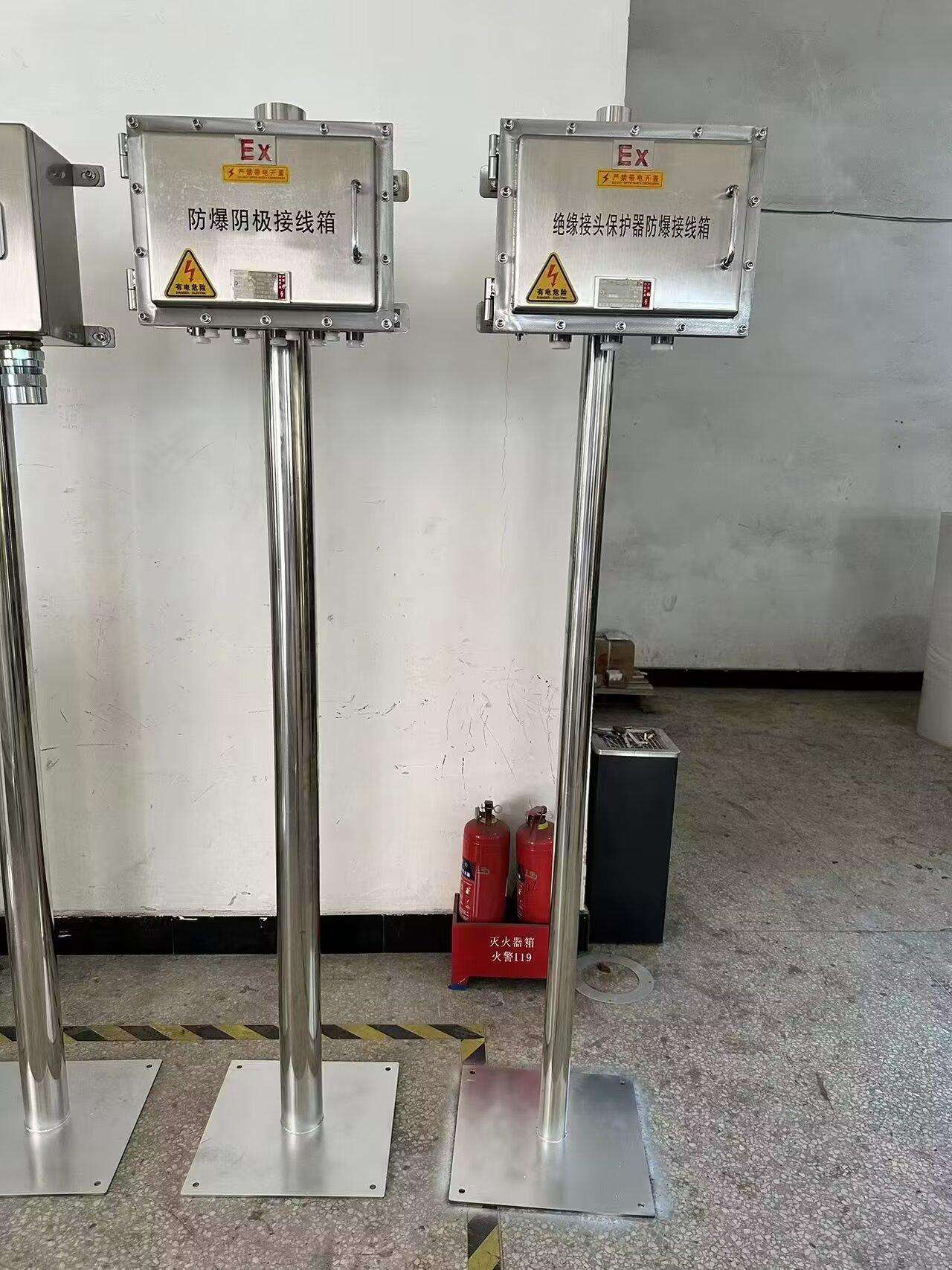

316L不銹鋼（閥室/沿海鹽堿段）：耐凝析油、氯離子、積水腐蝕，IP67，低洼閥室、沿海雙向輸氣管道專用。

玻璃鋼絕緣殼體（地下閥井）：無渦流、不分流保護電流，絕緣性能優異，埋地陽極接線點使用。

隔爆面采用迷宮式隔爆結合面，硅橡膠阻燃密封墊，防止天然氣滲入箱體內部；箱體獨立防爆接地螺栓，接地電阻≤4Ω。

2. 箱內陽極專用核心組件（雙向管道標配）

環氧玻纖絕緣底板：完全隔離箱體金屬殼體，避免陽極高壓直流旁路損耗保護電流。

加厚鍍鎳紫銅匯流母排：主回路載流 50/80/100A，適配大功率恒電位儀雙向管線大輸出電流；分線路數 4/6/8/12/16 路，預留 1 路備用端子。

浪涌防雷模塊：野外長輸雙向管線易遭雷擊，泄放感應高壓，保護恒電位儀與陽極線纜。

防爆電纜引入系統

防爆認證格蘭頭（NPT/公制螺紋），適配16～35mm2 陽極VV防腐電纜；

多向進出線孔：主陽極電纜進線1路，多路分支陽極出線，可上下/側向開孔，適配雙向管道兩側陽極分路走線；閑置孔配防爆金屬堵頭密封。

二、雙向輸氣通道典型安裝場景

1、干線兩側陽極地床：雙向并行輸氣管道，左右兩組陽極電纜匯入一臺分線箱，分別調流平衡兩條管線保護電位；

2、壓氣站/分輸站危險區陽極接線點：站內1區防爆區域，深井陽極集中匯流；

3、截斷閥室地下陽極井：玻璃鋼埋地防爆箱體，多路柔性陽極分線；

4、跨河、山區長距離雙向輸氣管陽極分組：分段設置，分段監測上下行管線陽極工作狀態，快速排查防腐層破損。
