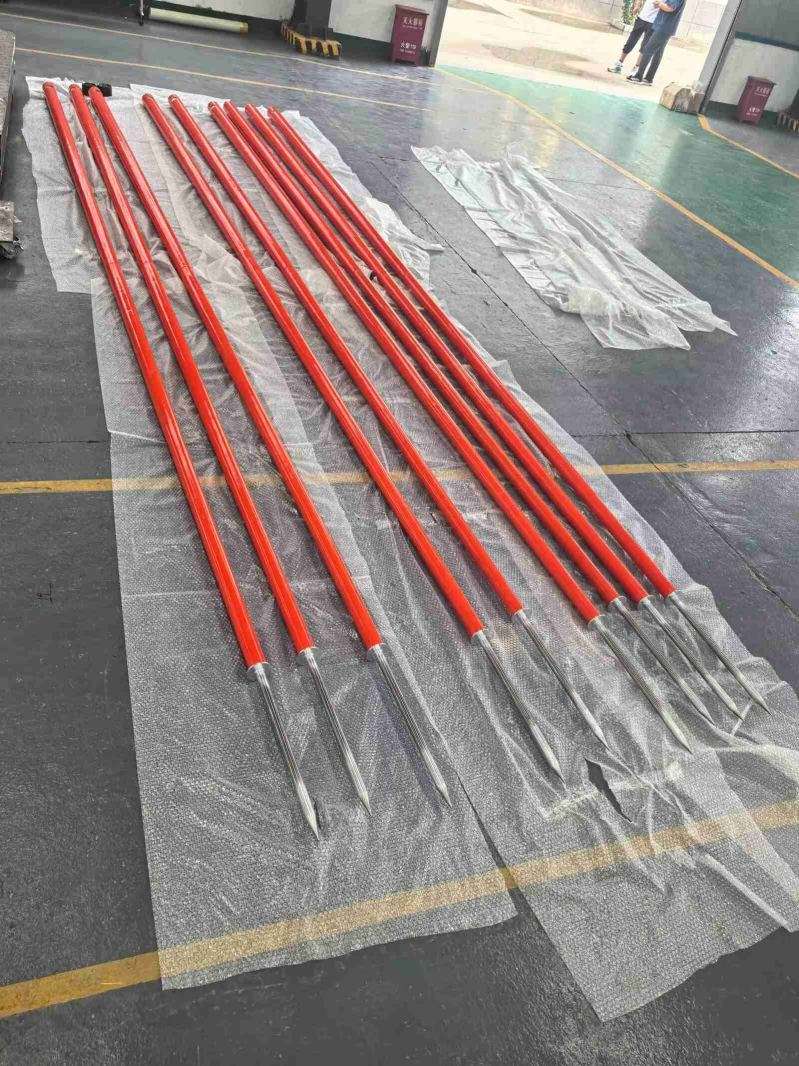

玻璃鋼避雷針和傳統鋼針的區別：內部銅芯是唯一導電通道，桿身絕緣，接地線全程必須絕緣隔離、獨立接地、短路徑、防電磁耦合，分桿內引出、地面明敷、地下接地網、等電位、檢測五大流程，適配雷達站、水文站、古樹等三種場景。

一、系統組成材料標準

桿內內置引下線：70/95mm2無氧銅絞線，整根貫通頂端接閃針到底座端子

外部引出接地線：≥70mm2 絕緣銅絞線40*4mm熱鍍鋅扁鋼

接地極：Φ20銅包鋼垂直接地極，單根2.5m；水平連接扁鋼40*4mm

輔材：銅鼻子、放熱焊粉、雙層熱縮絕緣套管、PVC 絕緣穿線管、非金屬卡扣、防腐瀝青膠帶、降阻劑

二、桿底內部銅芯引出接線

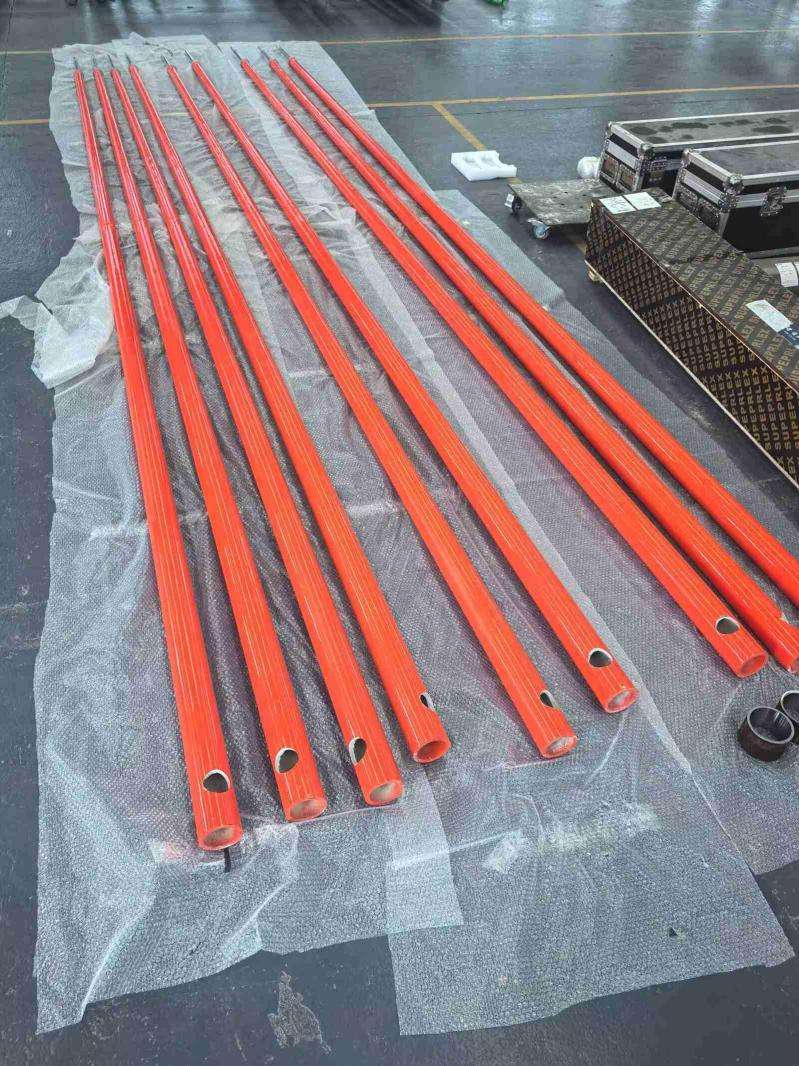

玻璃鋼底座預留 Φ50 穿線孔，內部銅纜穿出底座法蘭；銅纜端頭壓接鍍錫銅鼻子，涂抹導電膏，不銹鋼螺栓緊固；接頭全部套雙層帶膠熱縮管加熱密封，杜絕地下水氧化腐蝕；禁止直接纏繞銅線，嚴禁銅芯觸碰玻璃鋼筒內壁；基座穿線孔打硅酮密封膠封堵，防止雨水灌入桿體內部。

三、地面段接地線敷設安裝方式

接地線從基座預埋穿線管穿出，全程套PVC 絕緣保護管；沿地面外側明敷，使用尼龍非金屬卡扣固定；與雷達金屬支架、天線、信號電纜水平間距≥750px；交叉處垂直跨越，減少感應干擾；敷設路徑走最短直線，避免長距離平行射頻線纜；地面距地面 1.2m 位置加裝斷接測試卡，方便后期檢測接地電阻。

四、地下接地網標準安裝方案

接地網布置在避雷針基座外側3～5m，正方形閉合環；4 根 Φ20×2.5m 銅包鋼垂直接地極，極間距≥5m；40×4mm 鍍鋅扁鋼環形連接所有接地極，放熱焊接，焊口三層防腐（瀝青漆 + 防腐膠帶）；接地干線與外部接地線放熱焊連通。

五、等電位與隔離防護關鍵工藝

絕緣隔離要求：接地線明敷段不接觸任何大型金屬構件，距離不足時加絕緣套管包裹。

跨步電壓防護：接地網周邊人行道鋪設 250px 厚瀝青 / 卵石，或增設均壓扁鋼，防止雷擊跨步傷人。

防腐處理：所有地下焊接點、地面外露金屬接頭全部瀝青防腐膠帶纏繞；沿海、水庫高鹽霧區域選用銅包鋼替代普通鍍鋅鋼材。

六、通電前檢測驗收

導通測試：萬用表測頂端接閃針→接地網全程導通，回路直流電阻＜0.05Ω，無虛接斷點。

桿體絕緣測試：500V 兆歐表測量玻璃鋼外壁與內部銅引下線絕緣電阻≥1000MΩ；數值偏低代表進水、玻纖破損，必須返工密封。
