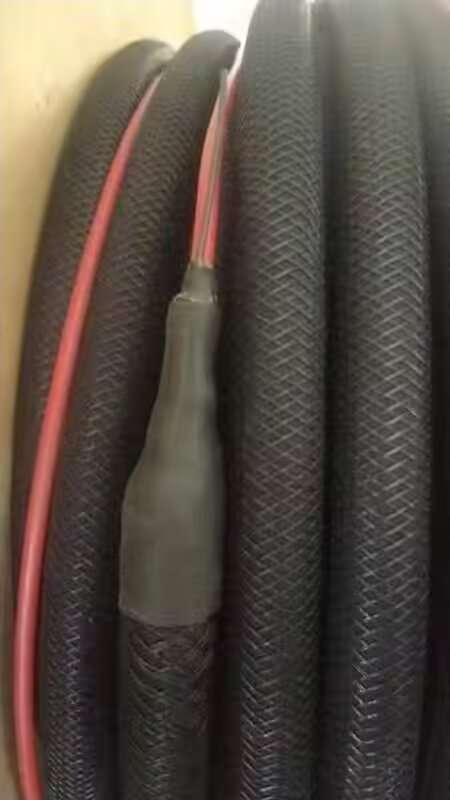

柔性陽極和恒電位儀二者構成強制電流陰極保護核心系統：恒電位儀是智能直流供電調控主機，MMO柔性陽極是線型散流放電載體，依靠參比電極反饋形成閉環自動調控，多用于儲罐底板、站內密集管網、城市管線。

一、整套系統完整回路

分功率主回路（大電流）、信號反饋回路（弱電） 兩路，嚴禁接反：

1. 功率主回路（電流通路）

恒電位儀陽極輸出（+ 正極） → 鎧裝陽極電纜 → MMO 柔性陽極 → 焦炭 / 土壤電解質 → 鋼制儲罐 / 管道（被保護陰極）→ 陰極匯流電纜 → 恒電位儀陰極輸出（- 負極）

2. 信號反饋回路（自動調控核心）

罐底/管線旁埋設長效硫酸銅/鋅參比電極 → 細屏蔽信號線接入恒電位儀參比端子；

部分機型帶零位接陰端子，短接至被保護罐體，消除地電位干擾，提升電位控制精度。

二、分場景接線布置方案

場景 1：單臺儲罐底板

罐底同心圓/網格柔性陽極匯總1～2根鎧裝引出電纜，引至罐區防爆接線箱；電纜匯總后單路接入恒電位儀陽極 +；罐體鋁熱焊陰極匯流扁鋼接入陰極 -；罐中心、中圈、罐邊緣各埋 1 支長效硫酸銅參比，多路參比全部接入主機，主機取平均電位閉環控制；排氣型陽極排氣管單獨引地面，不接入電氣回路。

場景 2：廠區多支管柔性陽極（T 型分支接頭）

多條支路柔性陽極分開出線，采用多路輸出恒電位儀，每一路獨立調控；

優勢：單條支路故障不影響其余管線，便于分段檢修、單獨調節電流。

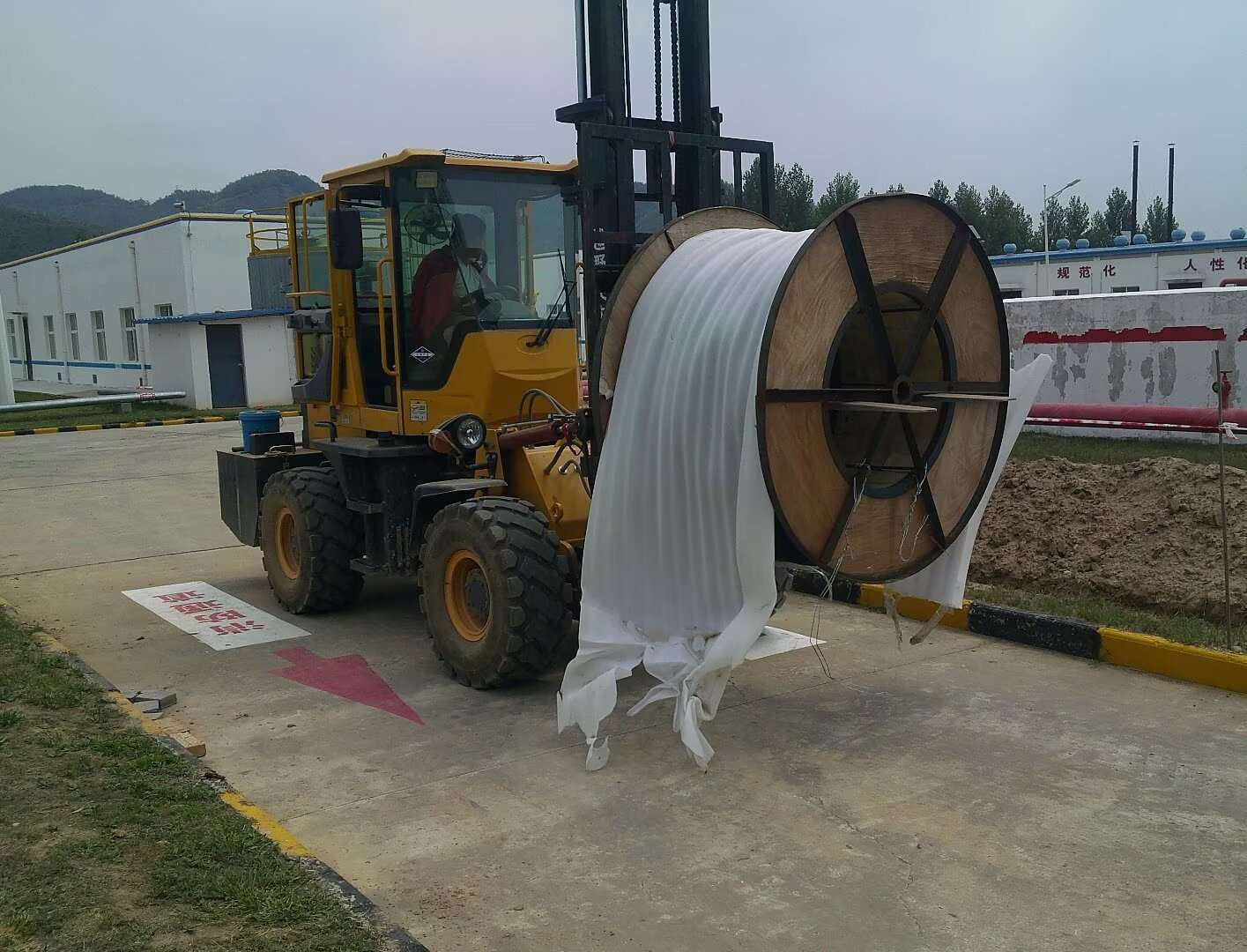

場景 3：長輸管道伴行柔性陽極

全線柔性陽極兩端雙引出，雙線并行至保護站，降低長線纜電壓降；

沿線測試樁增設便攜式參比接線端子，定期復測沿線電位均勻性。

三、二者搭配使用的協同優勢

柔性陽極低電阻特性，讓恒電位儀長期低電壓運行，功耗低、發熱小，延長電源壽命；

全線均勻釋放電流，恒電位儀不用大幅抬升電壓補償盲區，輸出負載平穩；

多路參比配合智能恒電位儀，自動修正季節土壤干濕帶來的電流波動；

分路輸出恒電位儀搭配分支柔性陽極，實現分區精細化保護，故障易定位。
