氣藏儲氣庫庫區、井場、集輸管網、注采井井口均屬于天然氣爆炸性1區/ 2 區危險環境，甲烷屬于ⅡC類爆炸性氣體，普通分線箱嚴禁使用。

陰極防爆分線箱（陰極匯流箱） 是儲氣庫外加電流/犧牲陽極陰極保護系統陰極側專用中轉設備，區別于陽極分線箱：

匯集儲氣庫管道、井筒、地面集輸管線的陰極保護引出電纜；

接入參比電極、電位測試線纜，實現庫體保護電位集中監測；

可選集成固態去耦合器、分流監測模塊，抑制雜散電流、防雷；

隔爆外殼隔離接線電弧，杜絕甲烷爆炸隱患，符合儲氣庫防爆強制要求。

一、氣藏儲氣庫強制技術標準

防爆國標：GB 3836.1、GB 3836.2（隔爆 d）、GB 3836.3（增安 e）；

儲氣庫陰極保護專用：GB/T 37576-2019《金屬埋地儲氣裝置陰極保護技術》；

油氣行業規范：SY/T 0017、CDP 油氣儲運陰極保護設備規格；

防爆標配等級（儲氣庫甲烷工況）：Ex d ⅡC T6（隔爆最高級，適配甲烷、乙烷混合氣），禁止僅 ⅡB 等級產品。

二、核心結構與材質

1. 箱體外殼

鑄鋁合金（AL102）：性價比首選，靜電噴塑，抗沖擊，適合井場戶外；防護 IP65；

304/316L不銹鋼：庫區低洼、鹽堿、凝析油腐蝕環境專用，耐濕氣、凝露；

玻璃鋼防爆殼體：絕緣性強，無渦流干擾，埋地閥組、地下測試點使用。

2. 內部陰極專用組件

絕緣安裝底板：環氧玻纖絕緣板，隔絕箱體金屬，防止陰極電流泄漏；

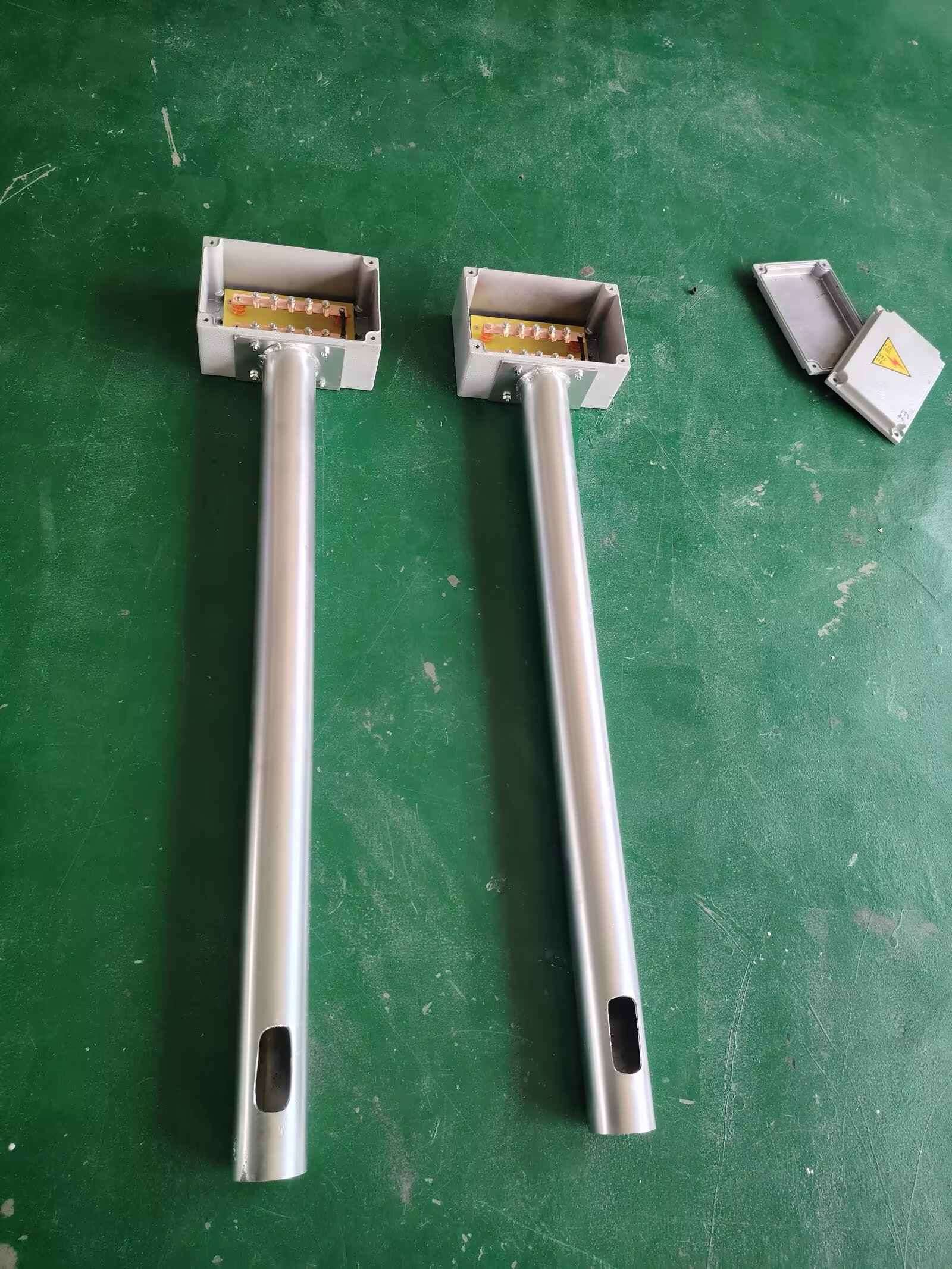

匯流端子排：加厚紫銅鍍鎳端子，低接觸電阻，適配陰極大回流電流；分 4/6/8/12 路分線規格；

功能可選配：電位測試端子、固態去耦合器、微型分流器/電流表、浪涌防雷模塊等。

3. 防爆電纜引入裝置

防爆格蘭頭（NPT / 公制螺紋），橡膠阻燃密封，電纜外徑匹配陰極專用 VV 防腐電纜；

進出線孔可定制上下 / 側向多口，適配井口多根陰極引出線、參比信號線。

三、氣藏儲氣庫典型安裝場景

注采井井口：井筒套管陰極引出線纜集中匯流，監測套管保護電位；

儲氣庫地面集輸干線：每隔1～2km設置，管線陰極引線分線、雜散電流治理；

地下儲氣閥室/截斷閥：埋地管道陰極接頭，玻璃鋼防爆箱體埋地安裝；

庫區增壓站危險區：站內管網陰極保護監測點位，316L不銹鋼箱體。
