外加電流陰極保護依靠外部電源提供保護電流，通過輔助陽極將電流輸送到被保護結構表面，能夠提供更大的保護電流、適應電阻率更高的土壤環境，適合大型長距離埋地管道、大型儲油罐、港口碼頭鋼結構等大型構筑物的腐蝕防護，而深井陽極就是外加電流陰極保護體系中輔助陽極應用的布置形式之一，陰極保護電源設備則是外加電流陰極保護系統的動力核心。

一、系統整體構成

外加電流陰極保護完整鏈路：交流供電→陰極保護電源設備→引出電纜→深井陽極地床→土壤/介質→被保護金屬體→回流電纜→電源負極

核心兩大板塊：深井陽極系統、陰極保護電源設備。

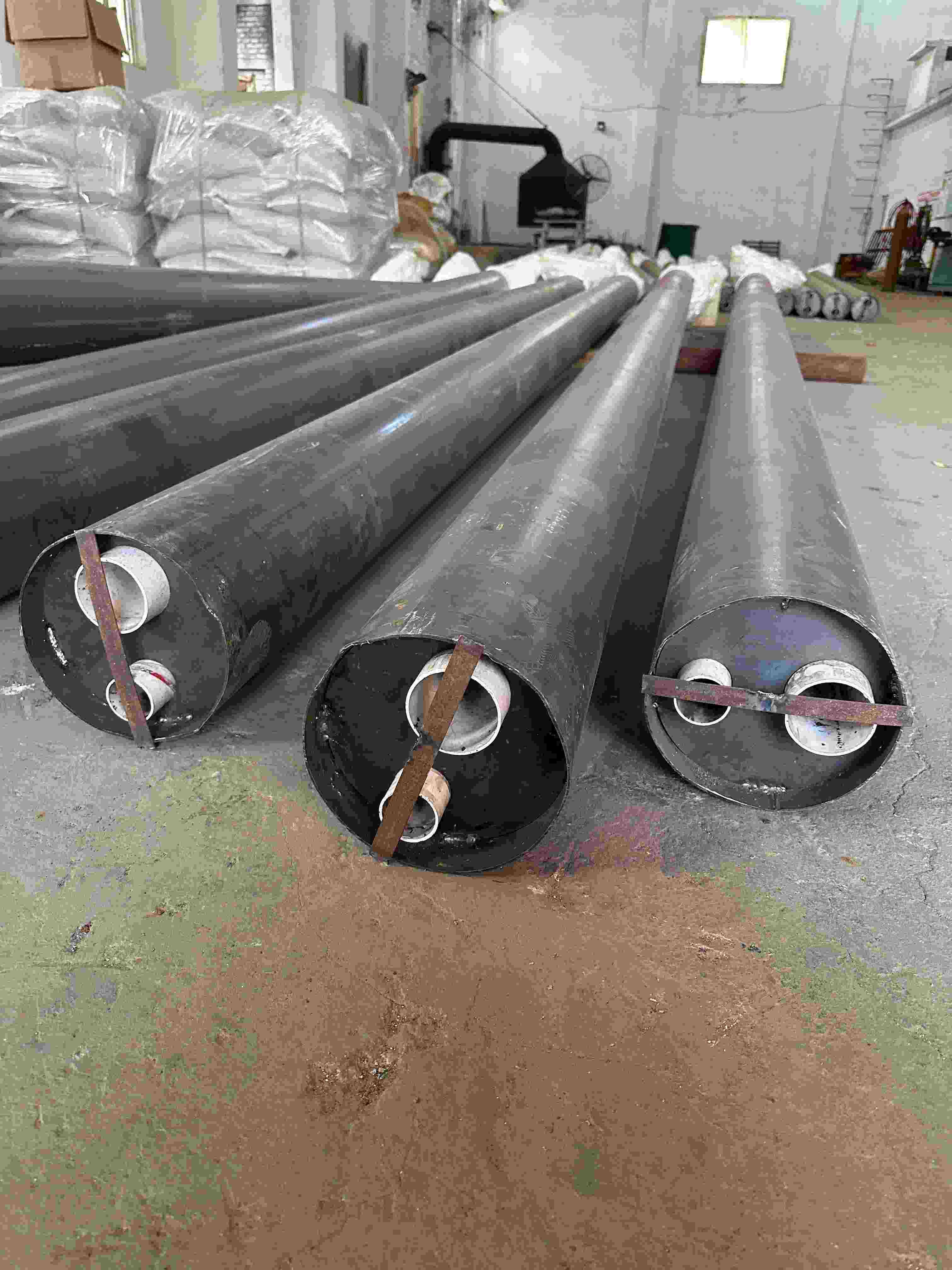

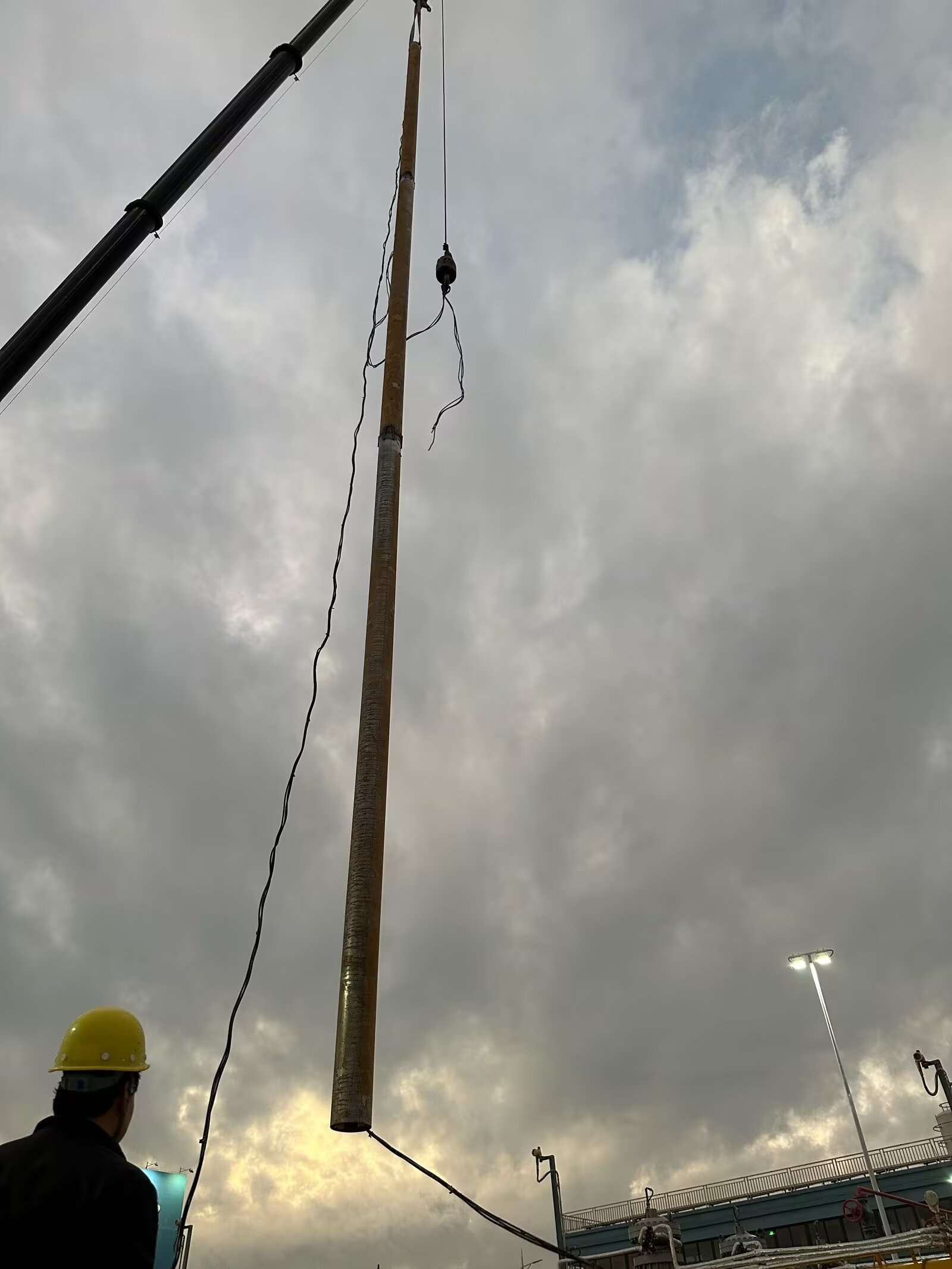

（一）深井陽極

作用：作為輔助陽極，向外釋放保護電流，構成電流回路。

（二）陰極保護電源設備

功能：自動控制，實時監測被保護體電位，自動調節輸出電壓/電流，把電位穩定在設計區間。

適用：長輸管道、儲罐、管網、場站等絕大多數永久陰極保護工程。

分類：?jiǎn)蜗?/span>/三相；壁掛式、柜式、一體化機箱。

二、設備與深井陽極匹配選型

1. 先核算總需求電流

根據被保護面積、土壤環境、規范計算總保護電流，再匹配陽極數量與電源功率。

2. 電源電壓選型

直流輸出電壓由回路總電阻決定：回路總電阻=深井陽極地床電阻+電纜電阻+接頭接觸電阻

3. 功率匹配公式P=U×I

4. 并聯/串聯規則

優先并聯：多口深井陽極正極并聯接入電源正極，電流分配均勻、單井電壓一致，運行穩定，現場通用。

不推薦串聯：串聯后一處故障全回路斷電，且電流受限，僅特殊工況使用。

三、安全注意事項

所有接線、檢修作業必須斷開設備交流輸入+直流輸出，掛牌上鎖；

深井陽極析出可燃?xì)怏w，設備機房、井口周邊嚴禁明火；

直流回路電壓雖不高，但大電流工況下仍有觸電風險，嚴禁帶電觸碰裸露端子；

多臺設備、多組陽極分區運行時，做好標識，防止回路混淆。
