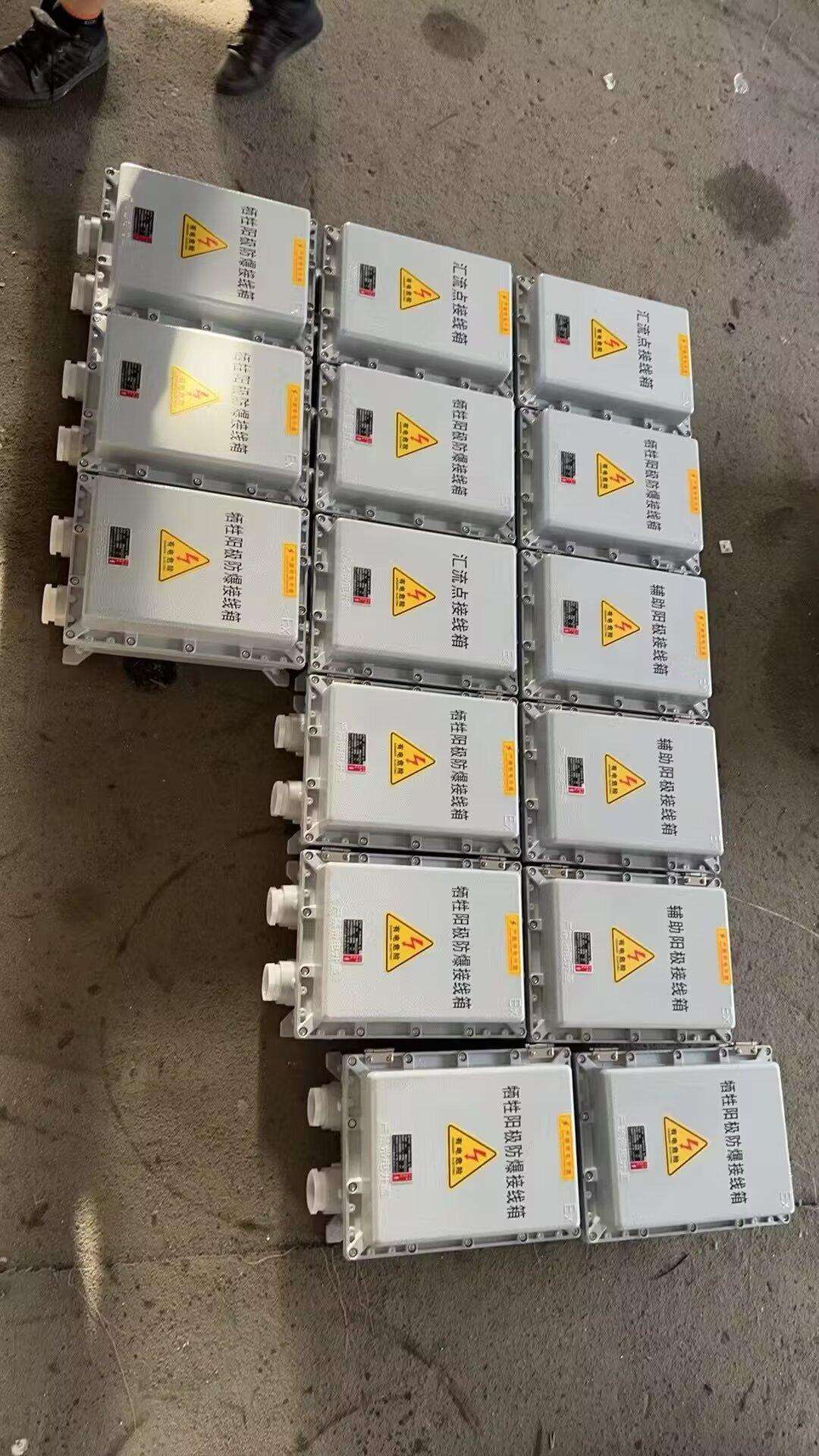

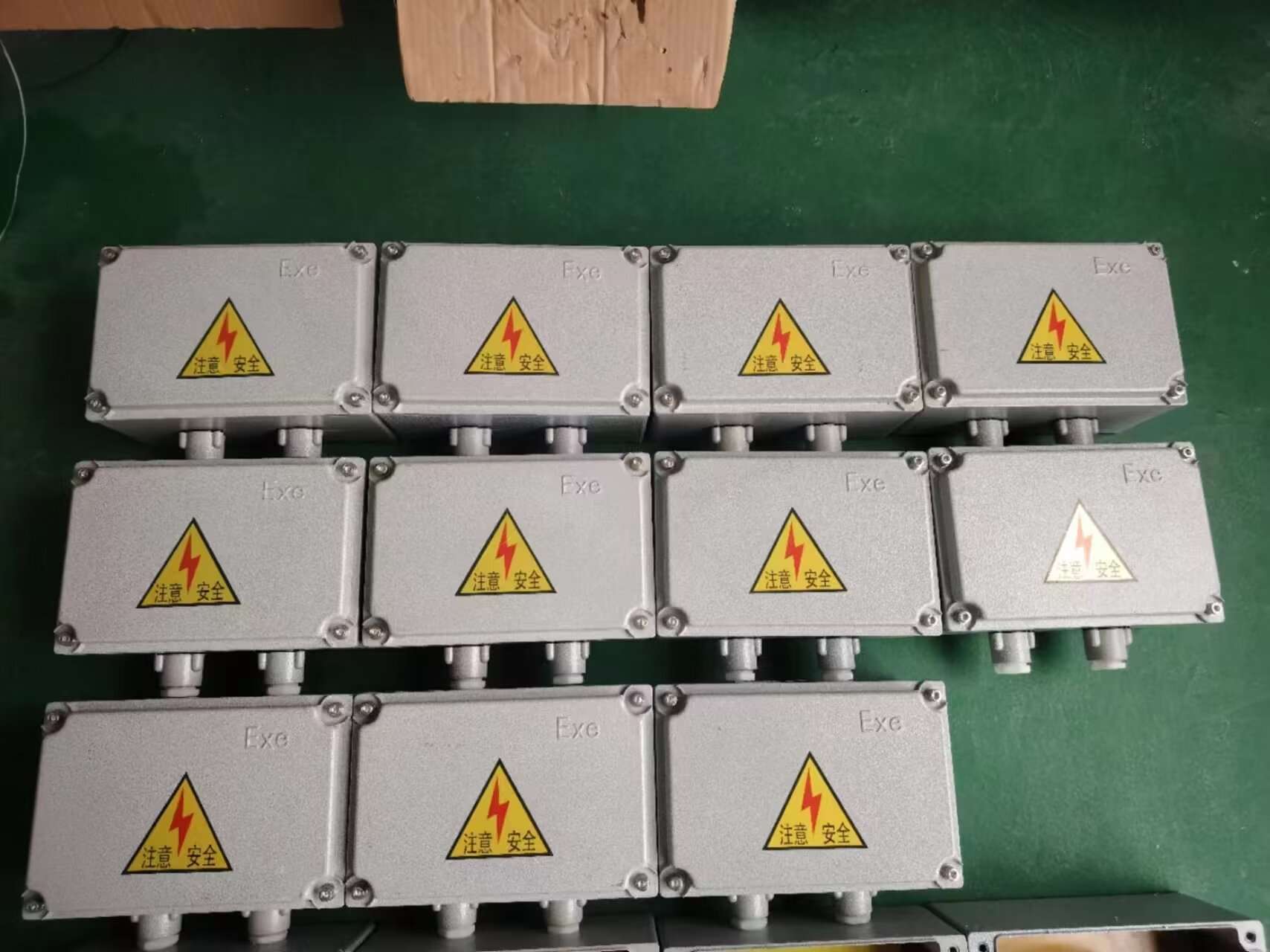

絕緣接頭防爆接線箱是專為油庫、儲罐區、輸油場站1/2區爆炸危險環境配套絕緣接頭/絕緣法蘭設計，屬于陰極保護專用隔爆型監測接線箱體，集成絕緣接頭跨接保護、電位采集、絕緣性能檢測、防爆密封四大功能。

一、儲罐場站專用核心功能

1. 防爆安全隔離

儲罐圍堰、進出罐管線、泵棚屬于 1/2 區，箱內保護器、測試端子通斷會產生電弧；隔爆不銹鋼/鑄鋁外殼封閉火花，迷宮隔爆面冷卻火焰，阻止汽油、柴油、輕質油氣引燃爆炸；IP65/IP67 全密封，防雨水、油污、凝析水汽滲入箱體。

2. 絕緣接頭兩端獨立分線，避免電流旁路

箱內分保護管側端子、非保護管側端子，電氣完全隔離，杜絕兩側管道直接導通，防止恒電位儀保護電流外泄、儲罐失去防腐保護。

3. 內置絕緣跨接保護元件

箱體標配固態去耦合器 / 火花間隙保護器，雙重防護：

正常工況：直流絕緣，阻斷陰保電流互通；

雷擊/浪涌過電壓：瞬間導通泄放高壓，保護絕緣接頭墊片不被擊穿，避免絕緣失效、雜散電流大面積干擾罐區管網。

4. 就地檢測絕緣接頭絕緣性能

箱內預留可拆卸測試斷片、外接萬用表測試端子，不開箱門即可測量：絕緣接頭兩側管地電位差；接頭絕緣電阻，判斷墊片老化、破損、漏電；跨接保護器漏電流，快速排查絕緣故障點。

5. 線纜規整與運維簡化

進出罐管線絕緣接頭多、測試線纜繁雜，箱體集中匯流，配套防爆格蘭頭、防爆撓性管，管線有序布置，檢修僅需單點位操作，無需開挖管道。

二、箱體材質選型

316L 不銹鋼：儲罐圍堰、沿海油庫、低洼積水閥井首選

304 不銹鋼：內陸干燥儲罐站、泵棚外圍 2 區

鑄鋁 AL102：站內干燥室內、非圍堰工藝區

三、石油儲罐場站典型安裝場景

1. 儲罐進出油主干管線絕緣接頭2. 罐區泵棚、裝卸油棧橋絕緣接頭3. 儲罐排污管、消防管線絕緣隔離點位4. 儲罐圍堰內集輸支管、回流管線絕緣接頭5. 含伴生氣原油儲罐、輕烴儲罐升級 ⅡC 防爆箱
