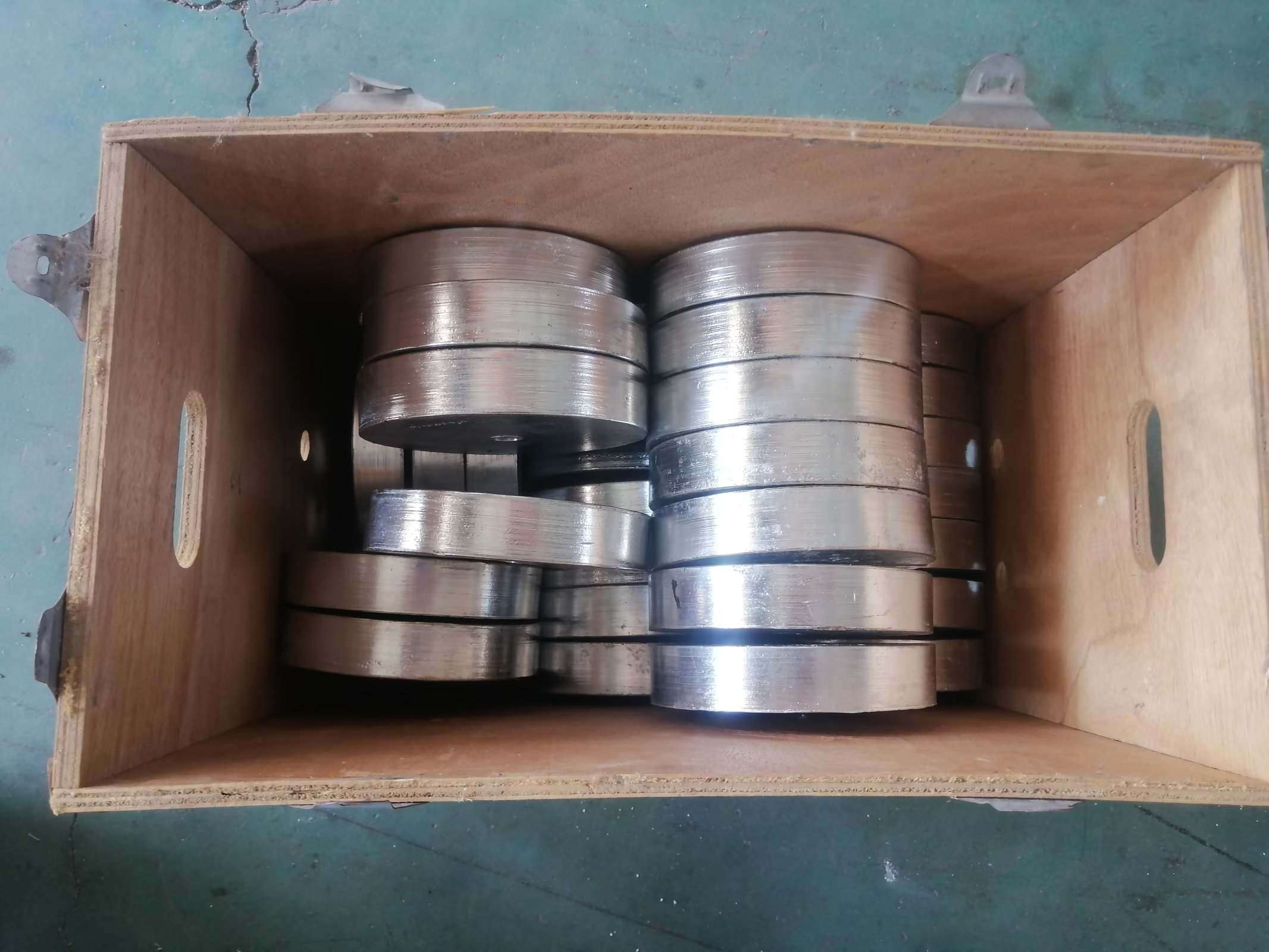

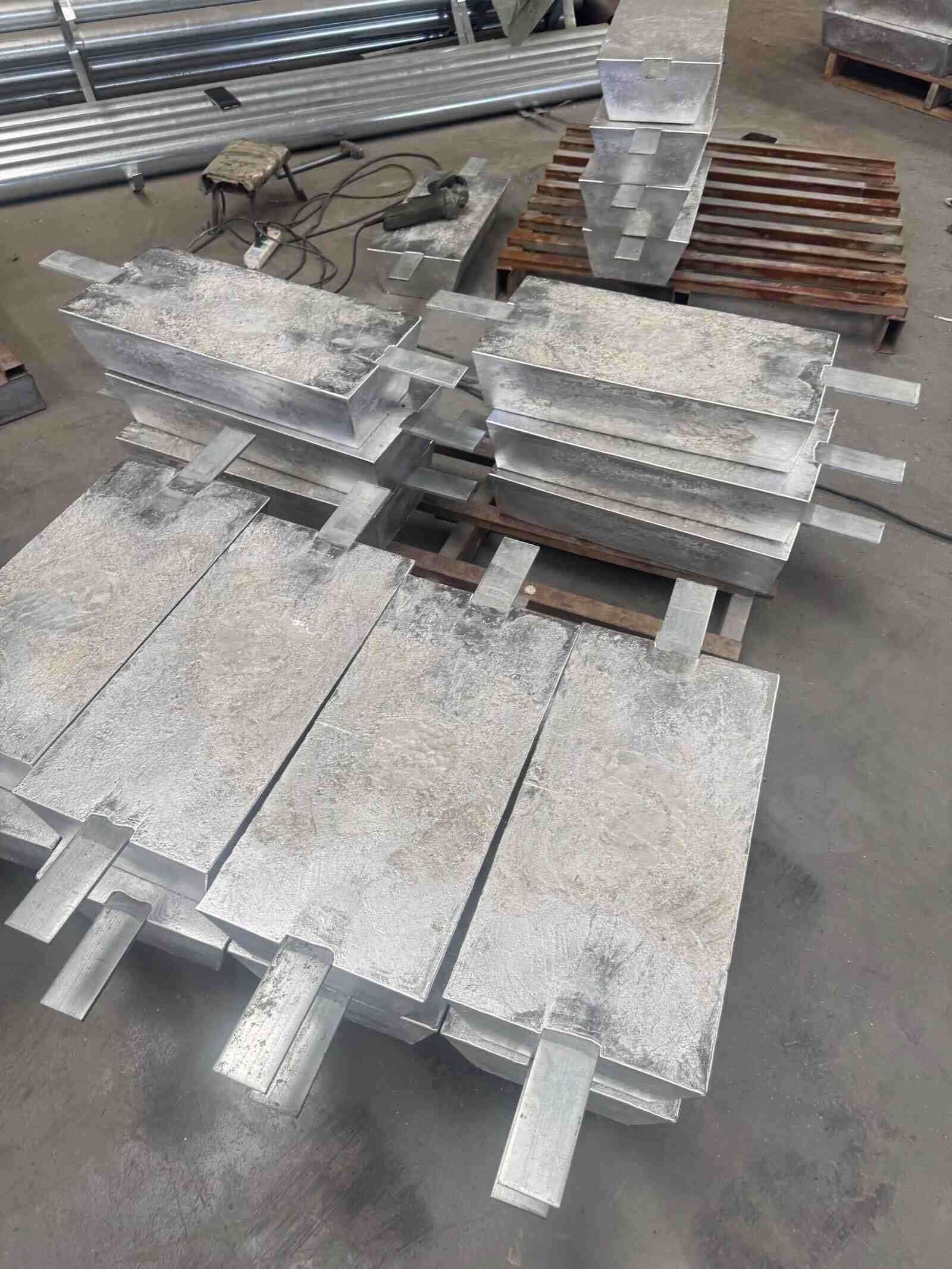

陰極保護用鋁陽極是以鋁為基體的犧牲陽極材料，鋁的占比通常在95%以上，是陽極的主要成分，依靠鋁的活性溶解提供保護電流。

添加的主要合金元素

為了改善純鋁活化性能差、易鈍化的缺陷，鋁陽極中會添加以下幾類核心合金元素，不同型號鋁陽極成分存在差異：

1、鋅（Zn）

鋅是鋁陽極最常用的合金元素，含量一般在0.5%~5%之間。鋅能夠細化鋁陽極晶粒，降低鋁陽極的腐蝕電位，促進陽極均勻溶解，避免鈍化現(xiàn)象發(fā)生，同時還能提升鋁陽極的電流效率。

2、銦（In）

銦是鋁陽極中常用的活化元素，含量通常為0.01%~0.3%。銦可以破壞鋁表面氧化膜的完整性，降低陽極極化，讓鋁陽極保持穩(wěn)定的負電位，大幅提升電流效率，是高活性鋁鋅銦系陽極的核心成分。

3、錫（Sn）

錫常被用于低毒型鋁陽極，替代鎘等有毒元素，含量一般在0.1%~1%之間。錫能夠起到活化作用，促進鋁陽極均勻腐蝕，改善陽極的溶解性能，讓鋁陽極擁有穩(wěn)定的工作電位。

4、鎂（Mg）

鎂的添加量通常在0.5%~3%范圍，鎂可以進一步降低鋁陽極的腐蝕電位，提升陽極的活性，同時改善鋁陽極晶粒結(jié)構(gòu)，增強機械性能。

5、鎘（Cd）

早期鋁陽極會添加鎘作為活化元素，含量一般在0.05%~0.2%，但是因為鎘有毒性，會污染環(huán)境，現(xiàn)在已經(jīng)很少使用，逐步被銦、錫替代。

雜質(zhì)元素的限制

鋁陽極對雜質(zhì)元素的含量有嚴格要求，雜質(zhì)會導致陽極提前鈍化，降低電流效率，常見雜質(zhì)的控制要求如下：

鐵（Fe）：一般要求含量不超過0.15%，過高的鐵會形成有害金屬間化合物，引發(fā)陽極局部腐蝕，降低電流效率；

銅（Cu）：含量要求不超過0.02%，銅會增加陽極的自腐蝕，降低陰極保護電流輸出效率；

硅（Si）：要求含量不超過0.10%，硅會促進鈍化膜生成，影響陽極活性；

鎳、鉛等其他雜質(zhì)：總含量一般控制在0.1%以下，避免雜質(zhì)對陽極性能產(chǎn)生負面影響。

常見型號鋁陽極的典型化學成分
