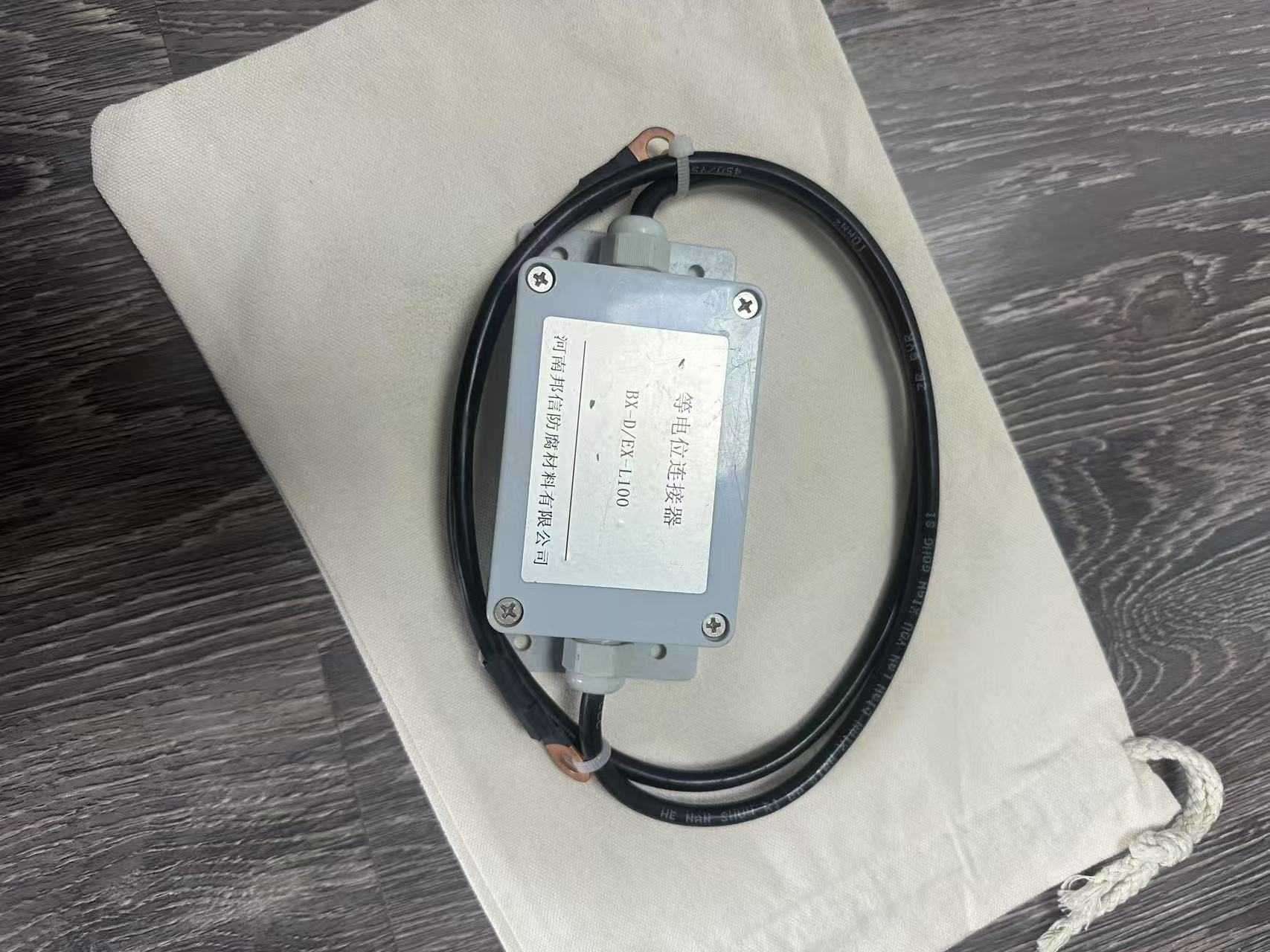

等電位連接器是陰極保護系統配套絕緣法蘭、絕緣接頭的關鍵防護設備，安裝工藝是否規范，直接影響電位均衡、過壓防護的效果，也關系整個陰極保護系統能否穩定長效運行。下面詳細介紹標準安裝位置、施工步驟、接線規范及現場安裝注意事項。

一、安裝前期準備

1、工具與材料準備：準備接地線、銅編織帶、銅鼻子、扳手、剝線鉗、接地極、防腐密封膏、防水接線盒等配套耗材。

2、現場條件檢查：確認絕緣法蘭、絕緣接頭安裝到位，管道陰極保護施工基本完成；安裝位置無強腐蝕、無積水、便于后期檢修。

二、標準安裝位置要求

1、絕緣法蘭/絕緣接頭處；2、管道分支、分段絕緣接口；3、儲罐進出口管道4、閥室、管廊架空管道

三、標準安裝步驟

1. 設備固定

埋地管道：采用專用支架固定在管體側面或管墩上；

架空/閥室：壁掛式固定在墻體、鋼結構支架上，安裝牢固、無松動、無劇烈振動。

2. 跨接接線（核心步驟）

用多股銅編織帶或裸銅電纜，等電位連接器的兩端接絕緣法蘭的兩端；做到兩端對稱跨接、接線短直、盡量減少彎曲。

3. 接地敷設

等電位連接器專用接地引線接入人工接地極或管網接地網；要求接地電阻≤4Ω，確保雷電浪涌、雜散電流可順暢導入大地。

4. 接線防腐密封

接線端子纏繞防腐密封膏，套防水絕緣護套；埋地部位做瀝青防腐、冷纏帶包裹，防止土壤腐蝕接線部位。

5. 線路整理固定

所有引線順管道走向布設，用管卡固定，避免懸空拉扯、與尖銳棱角摩擦破損。

四、安裝技術規范要求

連接線截面積不小于25mm2銅質導線，強雷區、雜散電流區域建議選用35mm2及以上。

引線長度越短越好，盡量控制在2米以內，避免過長影響導通響應。

嚴禁將連接器串聯接入陰極保護通電回路，只能做并聯跨接使用。

等電位連接器在陰極保護系統安裝，核心要點是就近跨接、短直引線、可靠接地、防腐密封。嚴格按照安裝位置、接線規范和施工步驟操作，既能發揮設備電位均衡、防雷過壓、抗雜散電流的作用，又能保障絕緣法蘭不受擊穿損壞，讓整套陰極保護系統長期穩定安全運行。
