在管道陰極保護、埋地管線防腐、雜散電流治理工程中，極性排流器、火花間隙保護器、等電位連接器都是常用防護配套設備。三者外形相似、都用于電位防護與電流疏導，但工作原理、功能、適用場景等方面差異很大，下面做詳細區分。

一、工作原理

1. 極性排流器：屬于單向雜散電流排流設備，具備嚴格電流方向性。

工作原理：只允許正向雜散電流從管道流向大地，反向電流自動阻斷；利用單向?qū)ㄌ匦裕瑥娭剖鑼?dǎo)地鐵、輕軌、電網產生的雜散電流，避免雜散電流回流腐蝕金屬管道。

2. 火花間隙保護器：屬于簡易過電壓防護器件，依靠空氣放電間隙工作。

工作原理：正常電壓下呈絕緣隔離狀態；當遭遇雷擊、感應浪涌、瞬時高壓超過間隙擊穿閾值時，火花間隙放電擊穿，瞬間導通泄放高壓；電壓恢復后自動斷開復位。

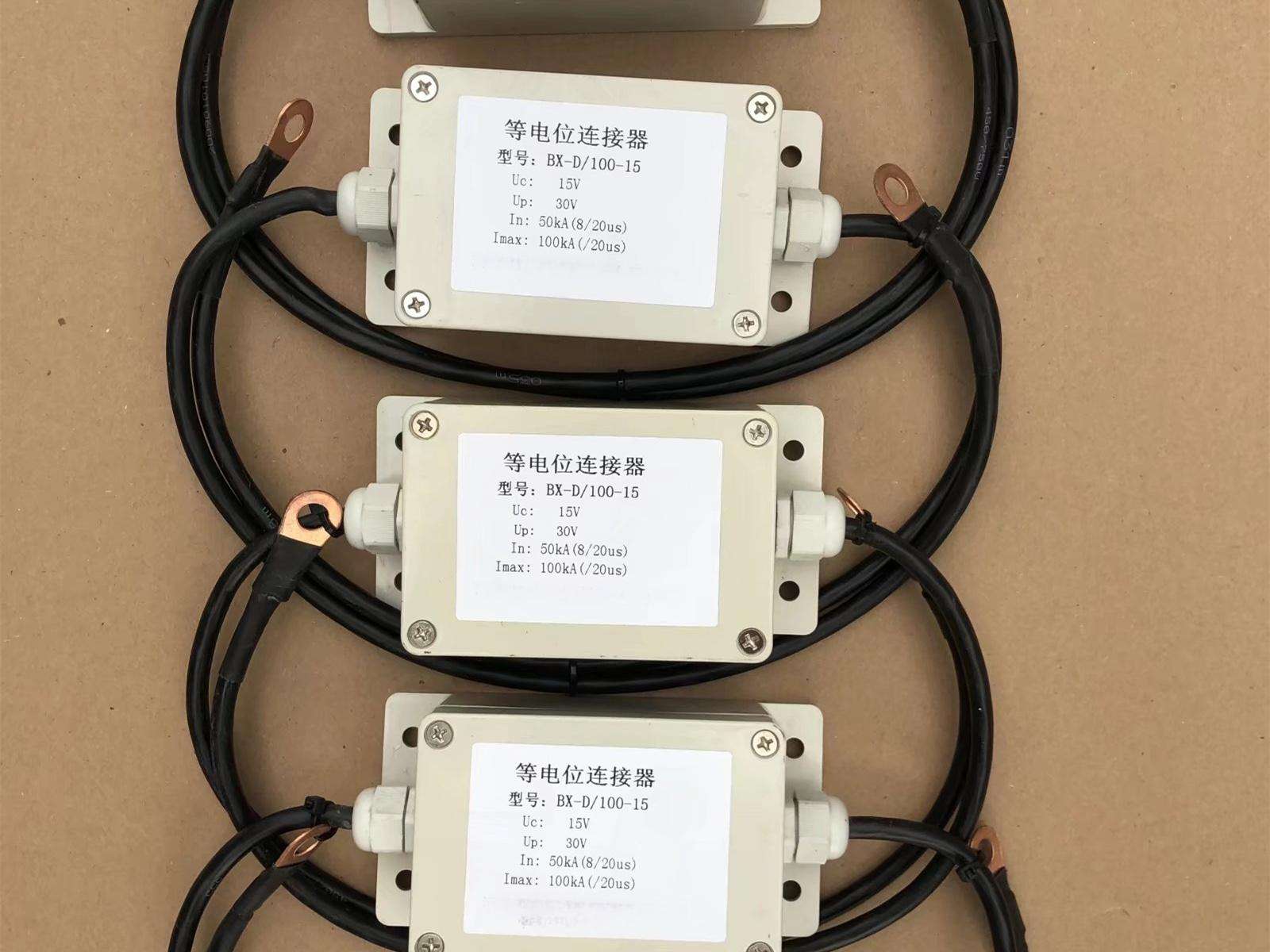

3. 等電位連接器：是絕緣法蘭、絕緣接頭專用配套電位平衡設備。

工作原理：采用非線性電阻+復合放電結構，常態高阻隔離直流保護電流；過壓時瞬間導通，平衡兩端電位差，同時可疏導交流雜散電流，實現交直流分離、電位均衡雙重作用。

二、產品功能

1、極性排流器：單向排雜散電流，專治地鐵軌道交通雜散電流腐蝕，不做電位平衡、不主打防雷。

2、火花間隙保護器：防雷擊、防瞬時過電壓，只做高壓泄放，無法治理雜散電流，也不能均衡長期電位差。

3、等電位連接器：絕緣法蘭電位平衡、防高壓擊穿、交直流隔離、輕微雜散疏導，兼顧防腐、絕緣保護與安全防護。

三、安裝場景

1、極性排流器多用于：地鐵沿線燃氣管道、長輸管線雜散電流密集區、工業園區強干擾管網，專門做雜散電流排流接地。

2、火花間隙保護器多用于：野外架空管線、變電站接地、桿塔防雷、簡易管道過壓防護，工況要求簡單、預算偏低工程。

3、等電位連接器多用于：絕緣法蘭、絕緣接頭兩端、油氣長輸管道、石化儲罐接口、市政管網絕緣分段位置，是陰極保護標準配套件。
