ER腐蝕速率探頭是一種基于金屬截面積減小導致電阻增大的原理，實時、連續監測金屬材料在腐蝕環境中失重速率的電學式在線腐蝕監測設備。

一、物資準備

ER腐蝕速率探頭、專用屏蔽信號電纜、絕緣隔離墊塊、防腐熱縮套管、細素回填土、警示樁、智能測試樁/采集終端、萬用表、絕緣電阻表、鐵鍬、洛陽鏟、卷尺、標識牌。

二、布設選址原則

與管道同埋深、同土層，保證腐蝕環境完全一致；

探頭距離管道外壁 0.3～0.5m，平行布設；

遠離犧牲陽極、接地極、恒電位儀接地網（避開強電場干擾）；

三、開挖作業施工

采用人工開挖，嚴禁機械開挖，防止傷及管道防腐層；開挖探坑規格：長 3000px*寬 2000px，深度與管道設計埋深平齊；坑底清理平整，剔除石塊、磚塊、硬物，保證土壤密實均勻；探明管道準確位置，做好標記，嚴禁探頭貼近管道金屬本體。

四、探頭本體安裝步驟

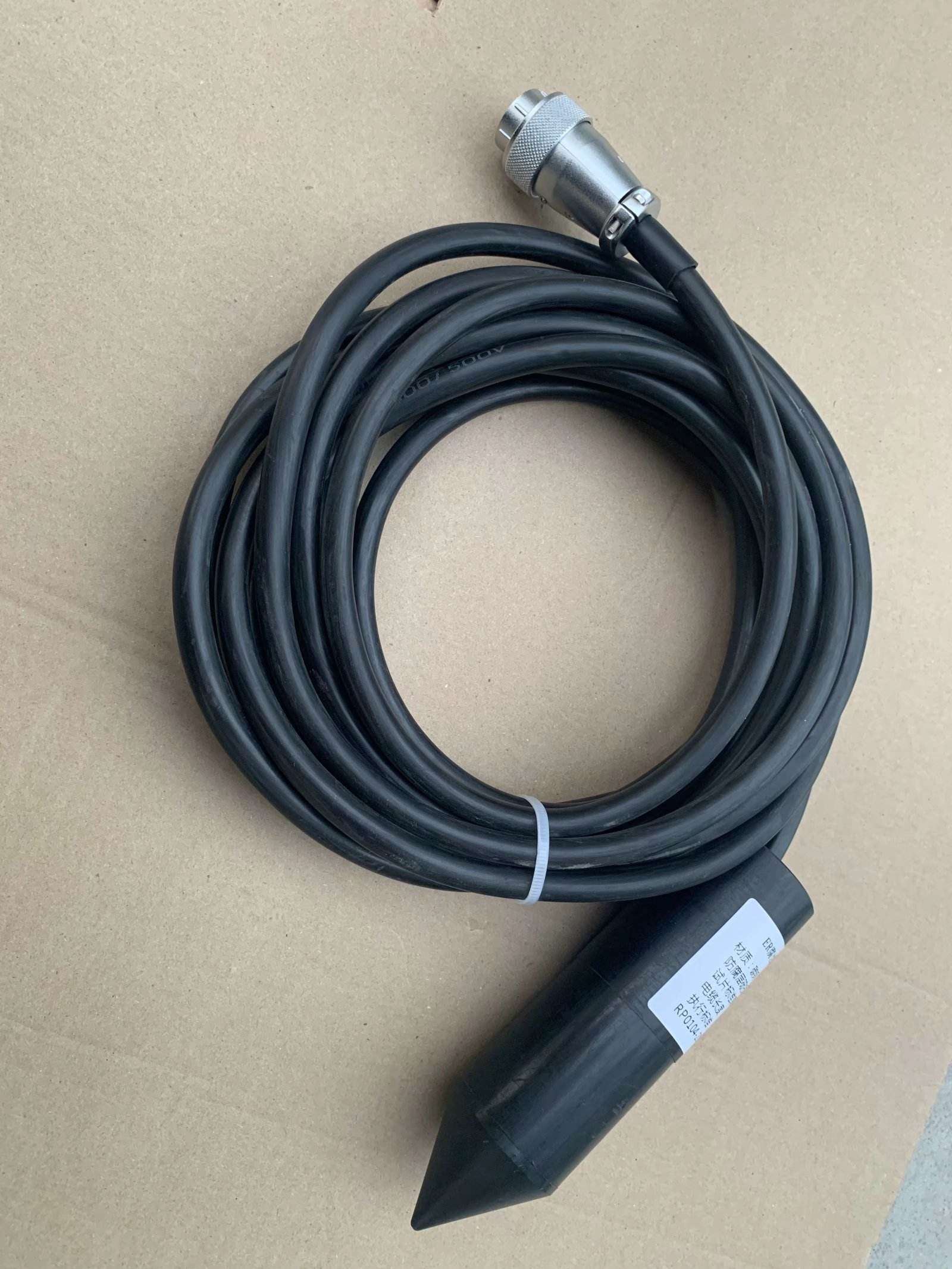

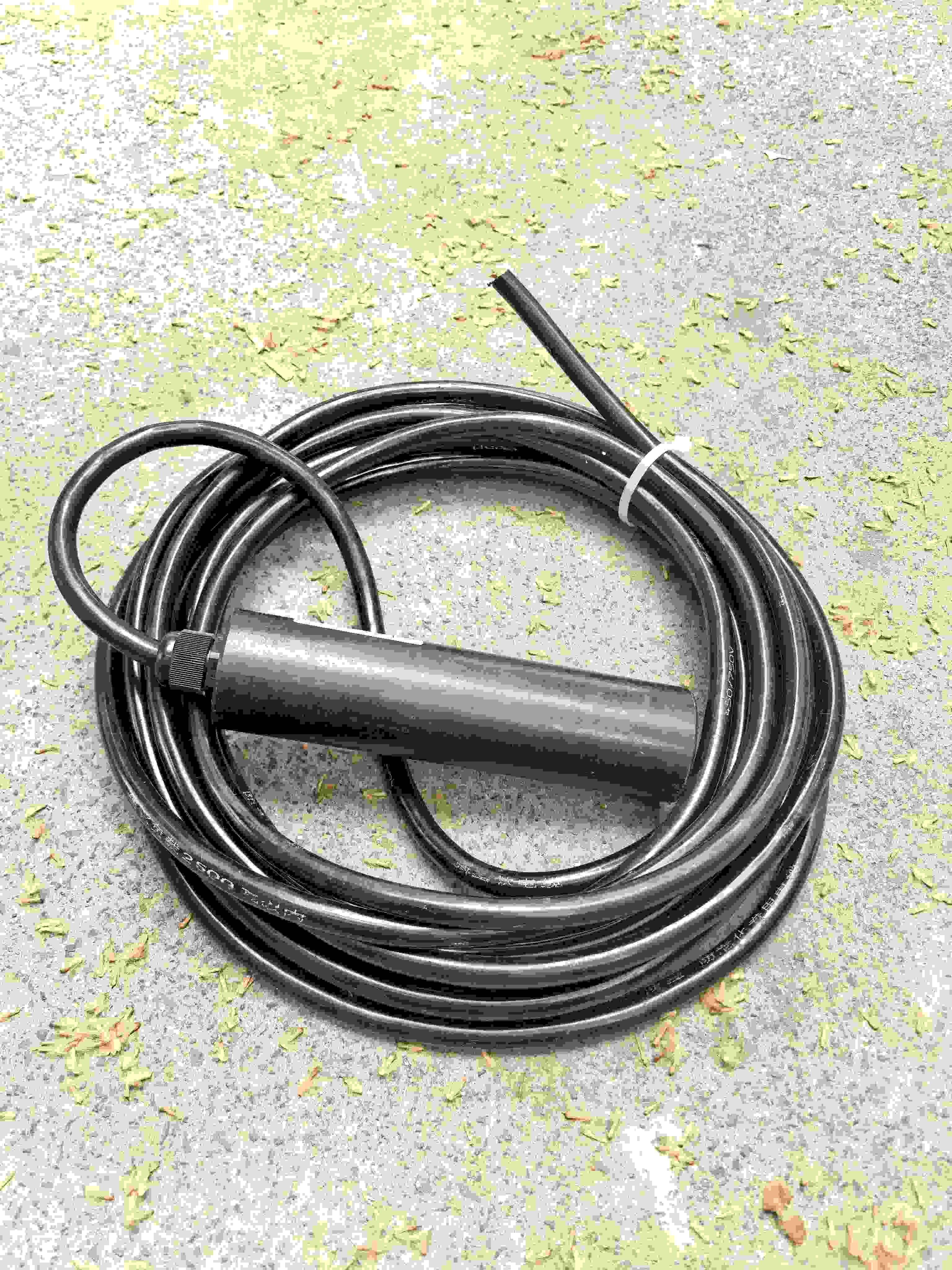

取出ER探頭，檢查外觀完好、接線端子無氧化，測量初始內阻并記錄；采用立式垂直安裝：探頭感應試片與管道保持同一水平高度；探頭外殼加裝絕緣墊塊，全程絕緣，嚴禁探頭殼體觸碰管道、鋼筋、金屬構件；調整探頭朝向：敏感試片迎向土壤腐蝕介質，不被大塊土體遮擋。

五、線纜敷設施工

使用專用防腐屏蔽電纜，全程穿PE保護管；電纜走向遠離陰保陽極電纜、動力電纜；線纜自然敷設，嚴禁硬折、拉伸、碾壓，拐彎處弧度平緩；電纜引入測試樁處做防水密封，接頭做雙層密封。

六、分層回填施工

先用干凈細素土無碎石、無建筑垃圾，逐層包裹探頭周圍，人工輕輕夯實；分層回填，每層20～750px，逐級夯實，禁止直接用大塊石頭、硬土塊填埋；回填至地面后，恢復原有地貌，做好沉降預留；施工點設立警示標識樁，標注 ER 探頭位置、編號、埋深。

七、接線、調試與標定

電纜引入野外智能測試樁，按探頭標識對應接線，屏蔽層單端接地；用絕緣電阻表測量探頭對地絕緣，絕緣電阻≥1MΩ為合格；接入腐蝕采集終端 / 遠程監測模塊，設置現場參數：管道材質、探頭規格、采樣周期；通電穩定30分鐘，讀取初始腐蝕速率、溫度數據，確認數值平穩無跳變；同步記錄該處管道通電電位、陰保電流，建立對應臺賬。
