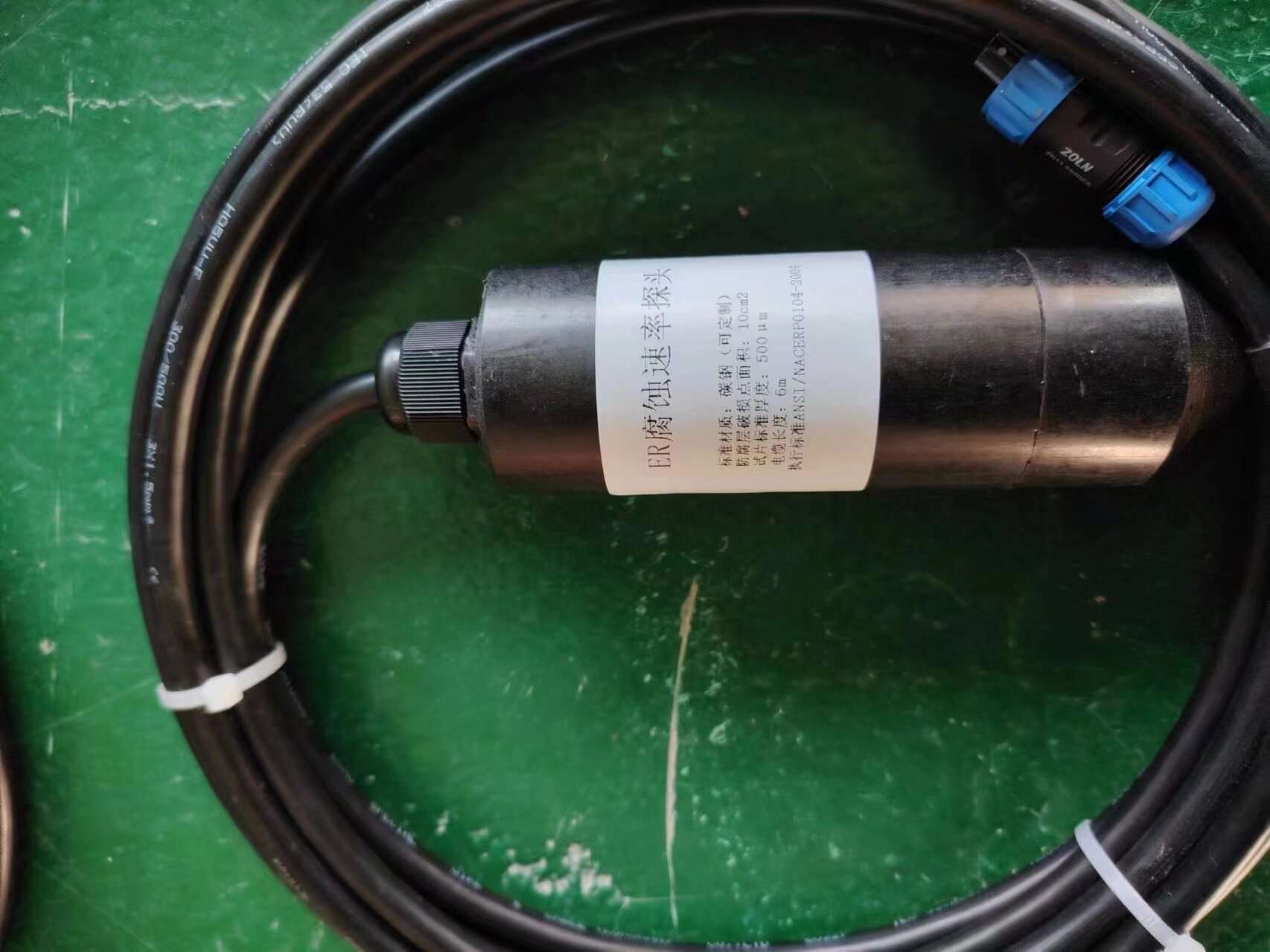

ER (Electrical Resistance) 腐蝕速率探頭是基于電阻法原理實現管道腐蝕速率精確監測的核心設備，廣泛應用于埋地油氣管道、城市管網等金屬設施的腐蝕防護與運維管理。其核心邏輯是通過測量與管道材質相同的金屬試片在腐蝕環境中的電阻變化，換算出管道的實際腐蝕速率，將抽象的化學腐蝕過程轉化為直觀的數字信號。

一、核心工作原理：電阻定律揭示腐蝕本質

ER 探頭的工作原理直接源于歐姆定律和電阻定律（R=ρL/A）

腐蝕-電阻變化鏈條：

探頭內置試片與管道材質相同，暴露于相同腐蝕環境（土壤/電解液）

腐蝕導致試片表面金屬溶解/氧化，橫截面積A減小

根據電阻定律，A減小→電阻R增大（成正比關系）

精確測量電阻變化量ΔR，結合初始參數計算腐蝕深度與速率

二、管道腐蝕檢測的完整實現流程

1. 安裝部署：確保與管道環境一致

埋地管道：與管道同深度，避免環境差異，推薦距管道 0.1-0.5m，埋深與管道相同，試片背向管道 750px

管道表面：清潔接觸面，確保電絕緣，推薦用導熱膠固定，探頭與管道間涂絕緣膠防止短路

腐蝕風險區：優先選擇焊縫、涂層破損處，推薦避開陽極干擾或電屏蔽區域

2. 數據采集與處理：從電阻變化到腐蝕速率

高精度電路持續測量工作試片與補償試片的電阻值

溫度傳感器同步采集環境溫度，用于電阻值的溫度補償

數據采集系統計算電阻變化率（ΔR/R?），消除溫度影響

根據預存的試片初始參數（長度、截面積、密度等），通過專用算法換算出：

累計腐蝕量

瞬時腐蝕速率（mm / 年）

平均腐蝕速率（mm / 年）

核心計算公式：

腐蝕深度 δ = (ΔR/R?) × (A?/πd?) （簡化版）

腐蝕速率 v = δ /t （t 為測量時間）

三、適用場景

埋地油氣管道、城市燃?xì)?/span>/給排水管網

儲罐底板、海底管道等陰極保護系統配套監測

化工設備、電廠凝汽器等腐蝕風險評估
