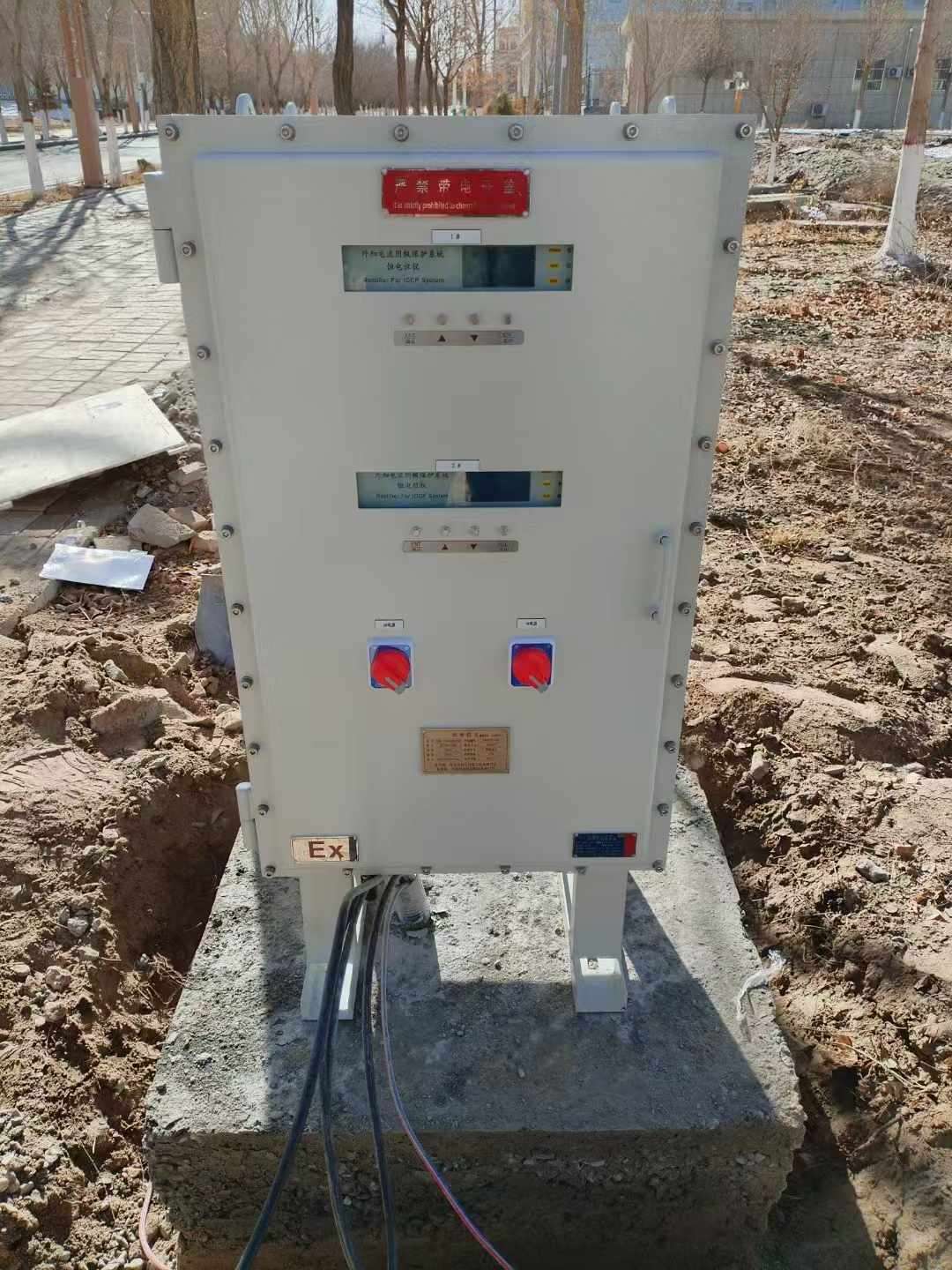

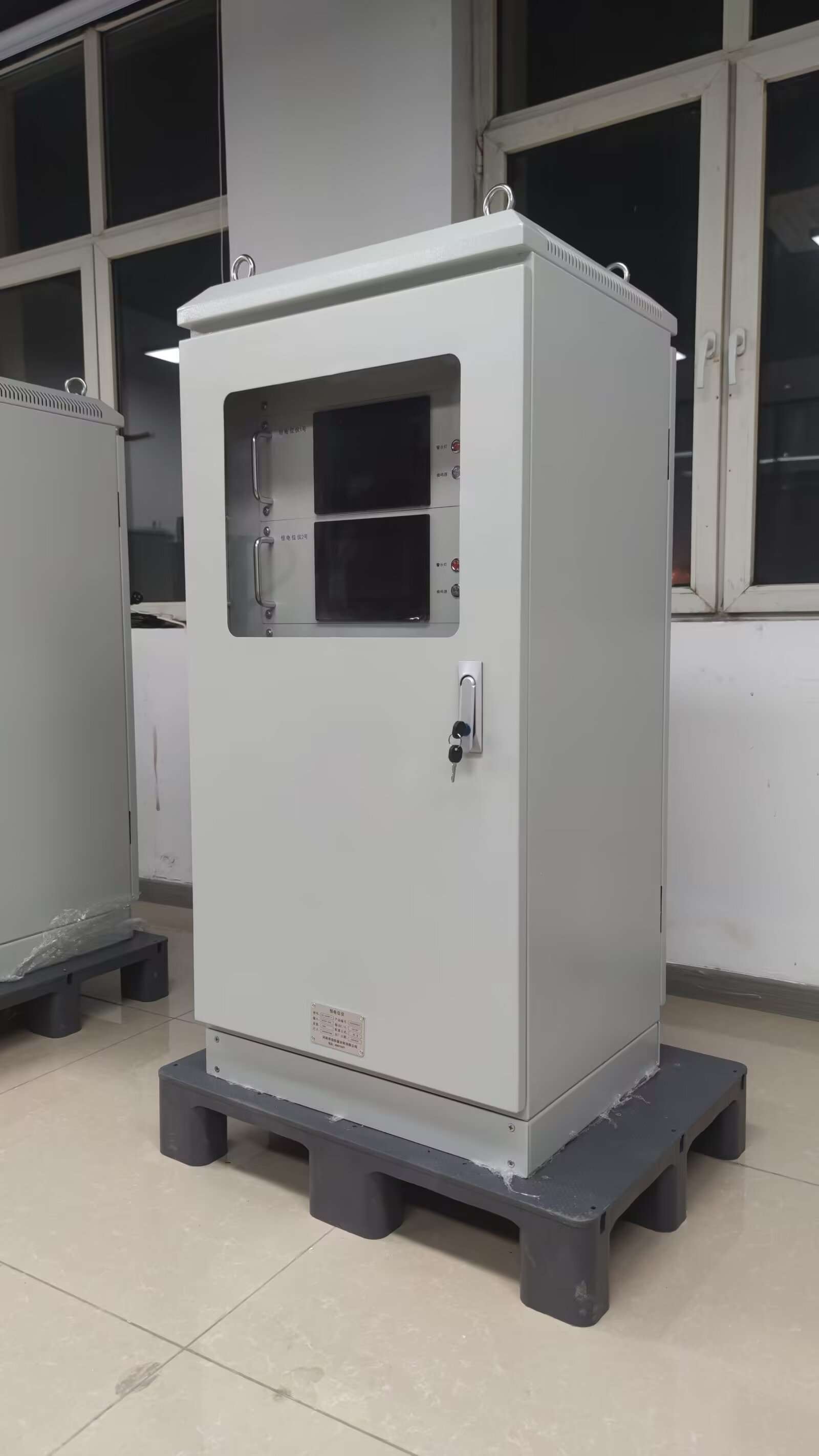

恒電位儀是強制電流陰極保護核心控制設備，采用三極控制接線+電源接線標準方案，接錯易導致設備過載、保護失效甚至燒機，以下為通用規范接線說明。

一、基礎接線準備

1、電源連接

將恒電位儀的電源輸入端與交流電源連接，火線（L）、零線（N）和地線（PE）分別對應接入，確保地線可靠接地，避免漏電風險。

2、輸出端區分

恒電位儀輸出端通常分為“陽極”和“陰極”接口，部分設備可能標記為“+”（陽極）和“-”（陰極），需明確區分，避免接反。

二、核心回路接線

1、陽極系統連接

將陽極通過電纜連接至恒電位儀的“陽極”接口。若為外加電流陰極保護，陽極電纜需采用絕緣性能良好的電纜，并確保陽極與土壤或介質充分接觸。

2、陰極系統連接

將被保護金屬結構通過電纜連接至恒電位儀的“陰極”接口。連接點需進行除銹、打磨處理，采用銅鼻子或焊接方式固定，確保低電阻連接。

三、參比電極接線

1、參比電極信號輸入

恒電位儀通常設有“參比電極”接口，用于連接參比電極。將參比電極電纜的信號線接入該接口，參比電極需埋設在被保護結構附近的電解質環境中，確保與介質良好接觸，以準確監測保護電位。

2、信號屏蔽處理

參比電極電纜建議采用帶屏蔽層的雙絞電纜，屏蔽層單端接地，減少電磁干擾對電位信號的影響。

四、接線檢查與注意事項

1、絕緣測試：接線前使用兆歐表檢測電纜絕緣電阻，避免短路或漏電。

2、極性確認：嚴格區分陽極、陰極和參比電極接口，確認無誤后再通電。

3、緊固與防護：所有接線端子需擰緊，防止松動導致接觸不良；戶外接線部分需做好防水、防腐處理。

4、通電調試：接線完成后，先進行空載測試，檢查設備是否正常啟動，再接入負載，通過恒電位儀面板或軟件設置目標保護電位，觀察輸出電流、電位是否穩定。

通過以上步驟，可確保恒電位儀與陰極保護系統的正確連接，實現對金屬結構的有效防護。實際操作中需結合設備說明書及現場工況調整細節。
