圓形鑄鐵平臺（圓平板 / 圓形鑄鐵工作臺）

又稱圓形平板、鑄鐵圓平臺、圓盤基準臺、鋸盤校正平臺，是圓形一體式鑄鐵基準量具，專為盤類、軸類、環形工件打造對稱基準平面，區別于傳統方形鑄鐵平臺。

二、材質與鑄造工藝

主材：高強度灰鑄鐵 HT200 / HT250 / HT300，重載場景可選球墨鑄鐵 QT450

硬度：工作面 HB170–240，耐磨抗刮、長期使用不易起坑

時效去應力（核心穩定工藝）

600–700℃高溫人工退火，消除鑄造內應力

自然時效 2–8 年，杜絕的后期變形、精度漂移

工作面加工：高精度 0/1 級采用手工刮研；2/3 級精銑；可按需加工徑向 T 型槽、中的心安裝孔、吊裝孔，用于工裝夾具固定

三、精度等級（國標 JJG117）

分 4 檔，數值越小精度越高：

0 級：計量室、實驗室超的高精的密檢測（微米級平面度）

1 級：精的密車間、齒輪 / 軸承同軸度校準

2 級：常規檢驗、劃線、小型裝配

3 級：焊接、工裝、重型機床底座、電機試驗臺

示例：φ300mm 0 級平臺平面度誤差僅 5.5μm

四、核心優勢（對比方形平臺）

360° 無死角作業：無直角邊框遮擋，圓盤、法蘭、齒輪可原地旋轉調角度，無需反復拆裝工件

受力均勻不變形：圓形對稱結構，多點承重應力均勻，大件不易局部塌陷

適配回轉類工件：天然匹配軸、盤、環形件，測同軸度、端面垂直度基準無方向偏差

空間利用率高：環繞式操作，焊接、打磨、檢測可多人多工位同步作業

五、主流應用場景

1. 精的密檢測計量（0/1 級）

法蘭、軸承、齒輪、電機轉子、鋸片圓度 / 同軸度 / 端面跳動檢測

圓盤刀具校正、環形密封件平面度校驗

2. 裝配與劃線（1/2 級）

減速機、回轉支承、法蘭總成預裝

圓形零件劃線、打基準孔

3. 焊接工裝（2/3 級，帶 T 型槽）

管道法蘭、圓盤支架、風機葉輪圓周焊接

環形工件環繞施焊，不用翻轉工件

4. 設備底座 / 試驗臺（3 級重載款）

電機性能測試臺、回轉設備基座、落地鏜圓形工作臺

大型圓盤模具承載、回轉工裝底座

六、常規規格尺寸

小型計量：φ100 / φ200 / φ300 / φ500mm

車間通用：φ800 / φ1000 / φ1200 / φ1500mm

大型重載：φ2000–φ6000mm 可定制

厚度隨直徑遞增：φ300×80mm、φ1000×180mm、φ2000×300mm，加厚筋板強化承重

七、結構可選類型

光面圓形平臺：純基準檢測，無槽，計量室專用

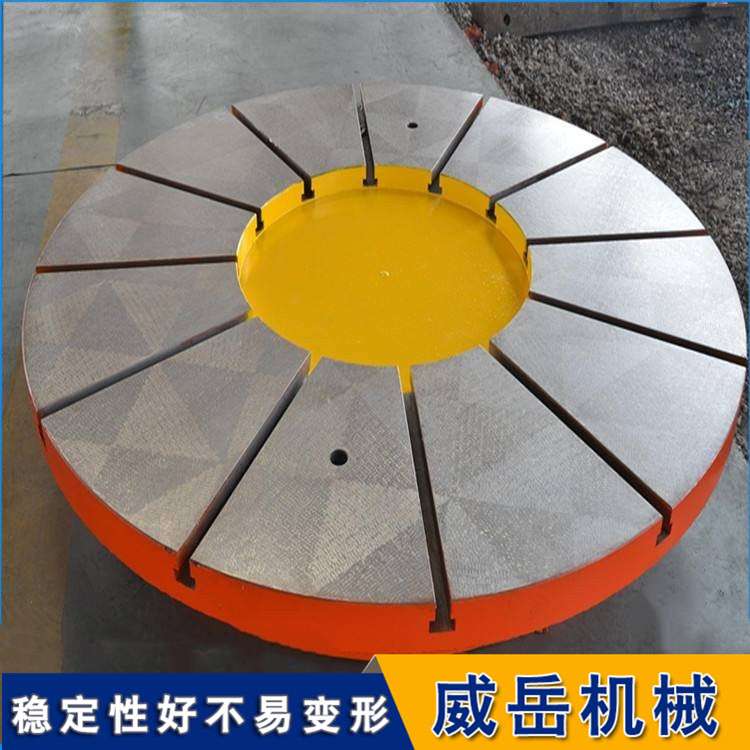

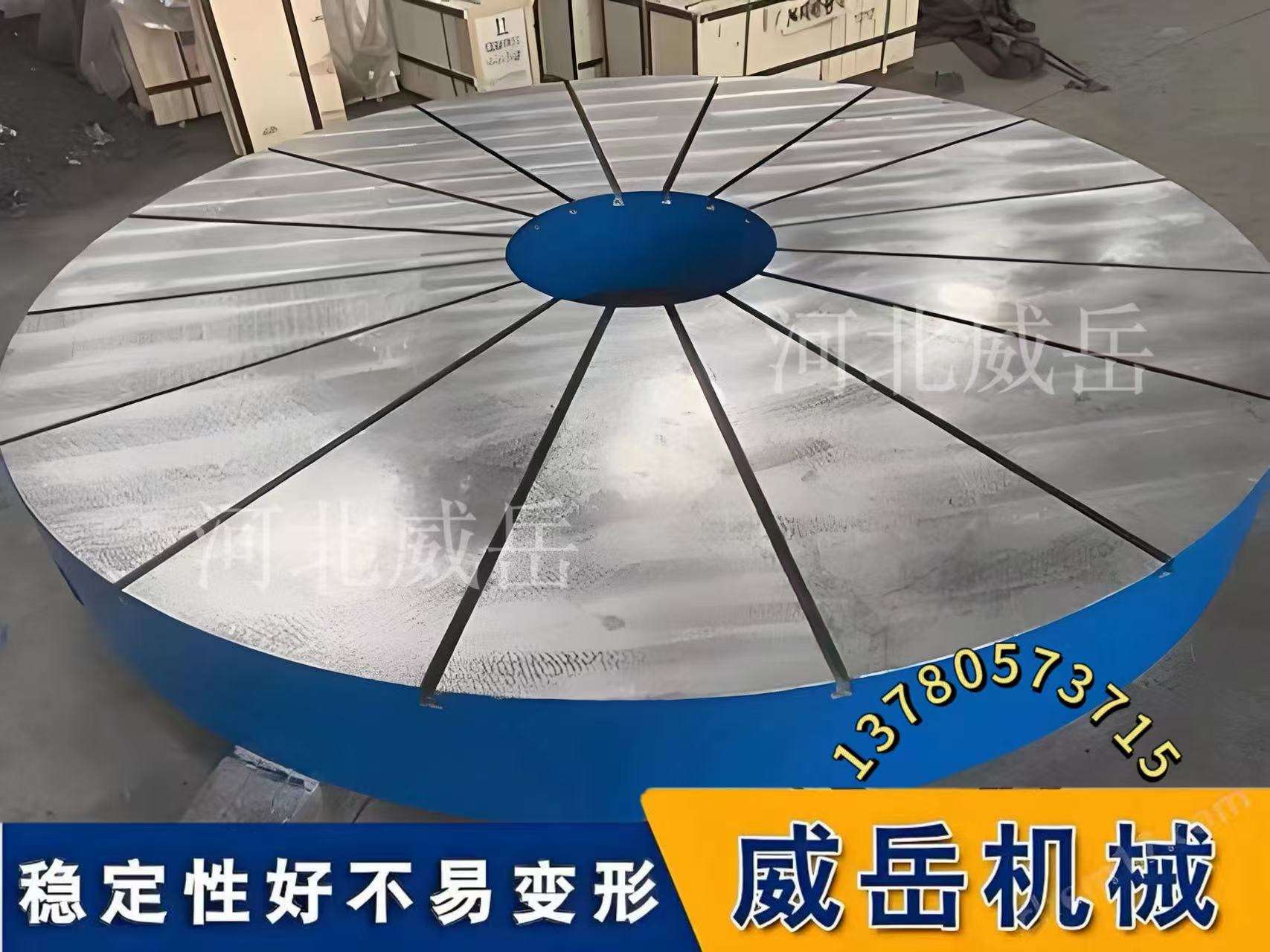

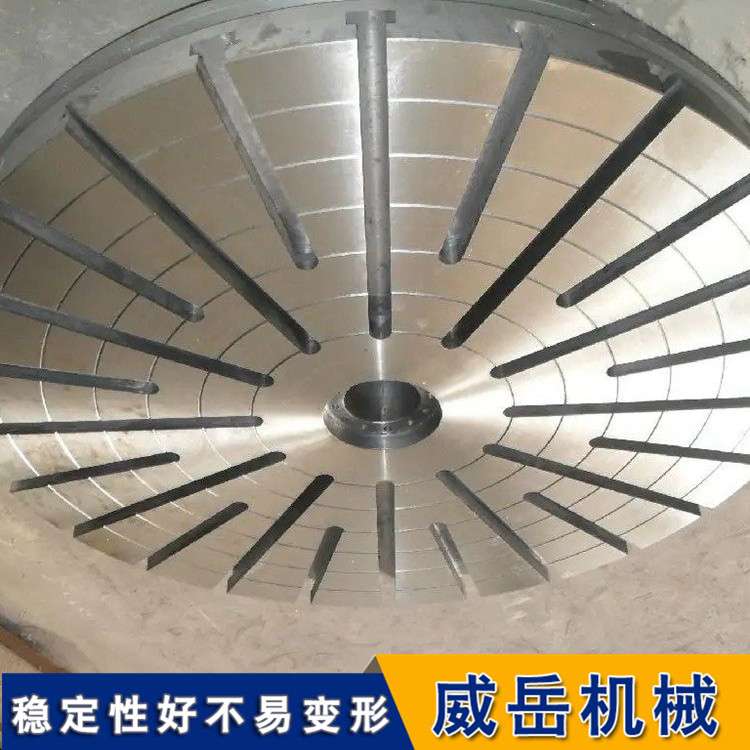

徑向 T 型槽圓平臺：多條放射狀 T 型槽，裝夾工裝、焊接、裝配通用

中的心通孔款：軸類工件貫穿裝夾、回轉測試專用

加厚重載底座款：帶底部加強筋、支撐腳，重型設備基礎

八、安裝與保養要點

地基：混凝土基礎直徑大于平臺外徑，厚度≥300mm，遠離震動機床

支撐：墊鐵沿同心圓均勻分布，多點調平，保證整體水平

使用環境：高精度平臺恒溫 20℃±5℃，避免陽光直曬、熱源烘烤

保養：工作面涂防銹油，禁止重物高空砸落；避免長時間單點重壓，定期復檢平面精度

九、選型建議

計量室測精的密盤件 → φ300–φ1000mm，0/1 級刮研光面

車間法蘭、齒輪裝配檢測 → φ800–φ1500mm，1/2 級徑向 T 型槽

焊接、電機試驗臺、重型工裝 → φ1000 以上，3 級加厚帶筋款

大批量圓盤鋸片校正 → 專用小型圓形校正平臺
