鑄鐵平臺與鑄鐵平板產品詳細介紹

一、產品概述

鑄鐵平臺與鑄鐵平板是一種以高強度鑄鐵為原材料制造的基礎性平面量具，主要用于為工件檢測、劃線、裝配、焊接等工序提供一個準確、穩定的平面基準。作為機械制造、電子生產、汽車制造、船舶制造等行業的基礎工具之一，其平面精度與結構穩定性直接影響最終產品的質量。

可以將鑄鐵平臺理解為精密測量中的“基準場地”——所有工件、測量設備都以它作為參照，評判自身尺寸精度與形位狀態。

二、主要類型與用途

根據工作場景的不同，鑄鐵平臺可分為幾種常見類型：

檢驗平臺與測量平臺：用于精密測量，作為檢查零件尺寸精度和形位偏差的基準平面。

劃線平臺：在機械制造過程中，用于工件劃線的基準工具。

焊接平臺與鉚焊平臺：在焊接作業中，為工件提供支撐和固定作用。

裝配平臺：用于設備裝配與調試的工作臺面。

基礎平臺：為大型設備提供穩定的基礎工作臺。

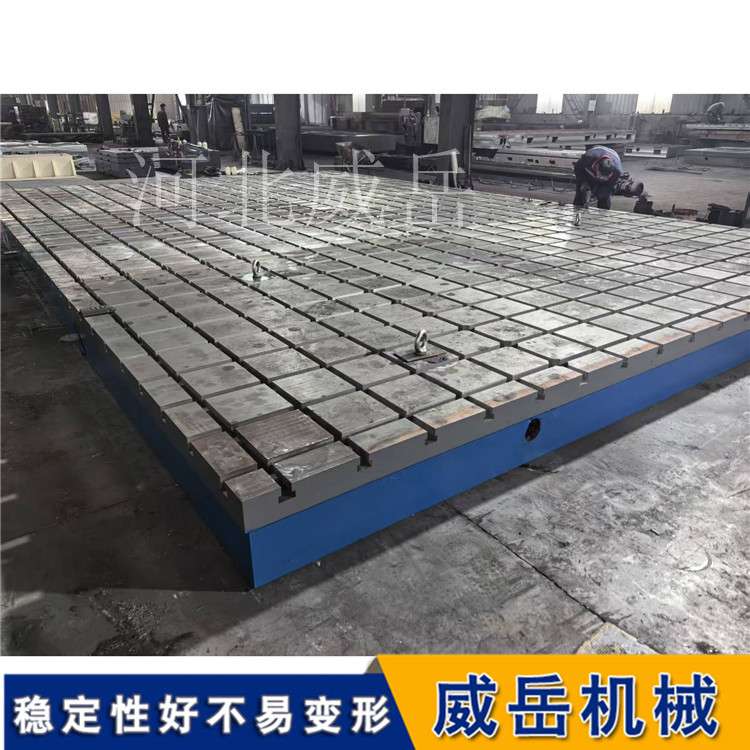

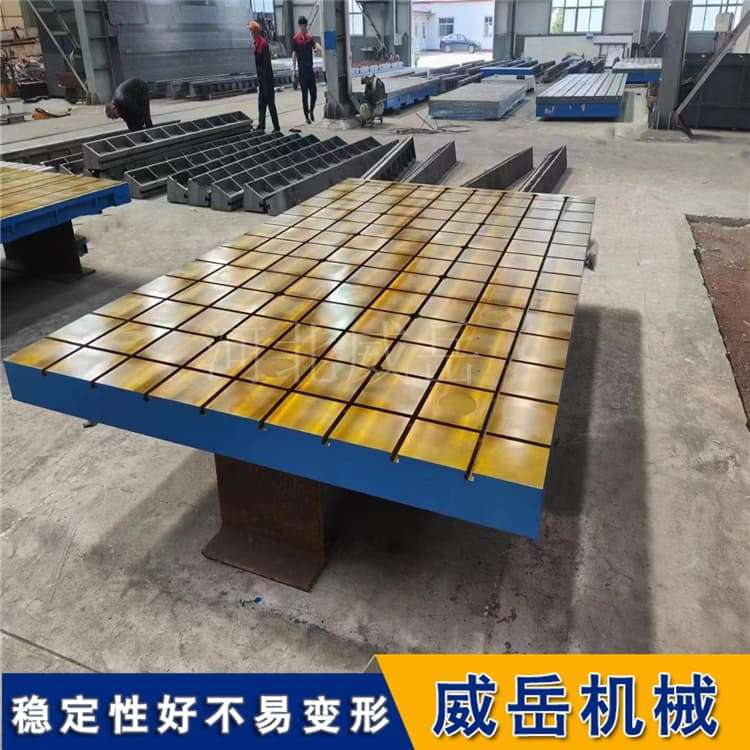

T型槽平臺：工作面上帶有T型槽結構，方便固定工件或夾具，適用于鉗工裝配、設備調試等場景。

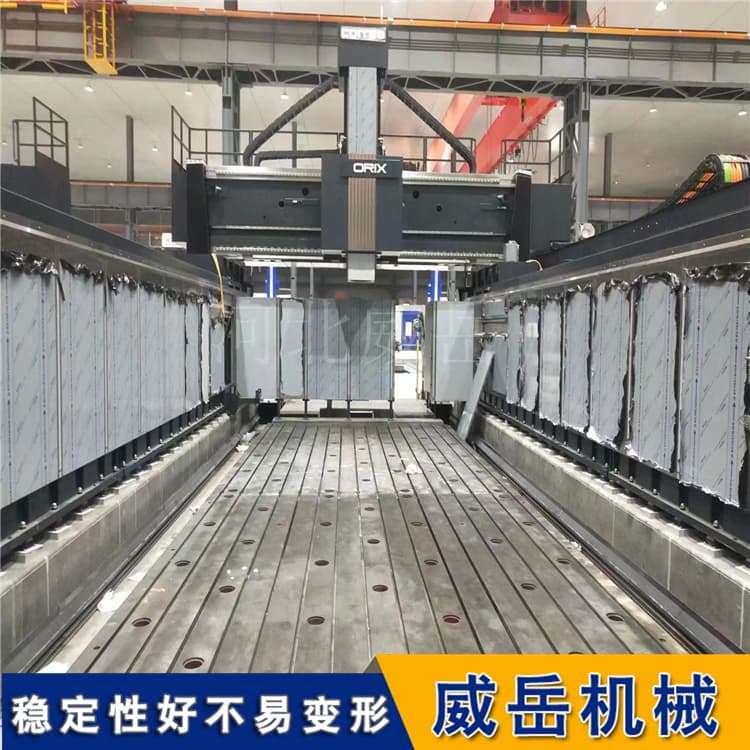

機床工作臺與落地鏜床工作臺：作為機床加工中的工作平面，用于固定工件。

三坐標平臺：專門為三坐標測量儀配置的基準平臺。

三、材質與材料特性

鑄鐵平臺的主體材料為高強度鑄鐵，常用牌號包括HT200至HT300的灰色鑄鐵材料。

該材料具備以下特點：

強度與硬度良好：工作面硬度一般在160至240HB范圍內，能夠滿足大多數工業測量與加工需求。

耐磨性強：鑄鐵材料表面經加工后形成致密層，長期使用仍能保持精度。

吸振性能優異：鑄鐵內部石墨組織可有效吸收外部沖擊與振動，確保測量數據的穩定與可靠。

加工性能好：材料切削性佳，便于進行刮研、精刨等精密加工。

四、熱處理工藝

為了消除鑄造過程中產生的內部應力，防止產品在使用中發生形變，鑄鐵平臺必須經過嚴格的時效處理。常見的處理方式包括：

自然時效：將鑄件露天放置數月至一年以上，使內應力自然釋放。這種方式效果相當好但周期較長。

人工時效：通過加熱爐將鑄件加熱到一定溫度并保溫一段時間后進行緩慢冷卻，可顯著縮短處理周期。

振動時效：利用振動設備使鑄件內部殘余應力快速釋放，效率高且適用于大型鑄件。

經過充分時效處理的平臺，其尺寸穩定性明顯提高，長期使用不易發生翹曲或變形。

五、精度等級

鑄鐵平臺的精度等級主要依據國家標準執行，常見等級從高到低依次為：

00級：用于精密實驗室或高精度測量場合。

0級：用于精密檢驗與測量。

1級：用于一般精度要求的檢驗與劃線。

2級：用于粗加工劃線或焊接等工作面。

3級：用于要求不高的基礎支撐或輔助用途。

精度等級越低，表面平面度允許誤差越小。對于直接參與測量的平臺，通常建議選用0級或以上和等級。

六、結構形式

根據內部結構設計，鑄鐵平臺主要分為以下兩種形式：

筋板式結構：工作臺背面設有縱橫向加強筋，重量相對較輕，適用于中小型平臺或載荷較小的場合。

箱體式結構：平臺整體為封閉或半封閉箱體造型，剛性更強，承載能力更高，適用于大型重型平臺。

七、表面處理方式

為了提升鑄鐵平臺的防銹性能和使用壽命，常對其表面進行處理，主要包括：

刮研處理：人工或機械方式對工作面進行精密切削，形成規則的接觸斑點，既提升平面度又有助于儲油潤滑。

防銹涂層：非工作面涂刷防銹漆，工作面通常保持金屬原色或做薄層防銹處理。

精細研磨：對高精度平臺的工作面進行研磨加工，獲得更高的表面光潔度。

八、安裝與調試

鑄鐵平臺通常需要搭配相應的支撐系統使用，常見的支撐組件包括：

地錨器：埋入地基中，與平臺底部連接，可實現高度方向的精細調整。

調整墊鐵：放置于平臺底部四角或承重點下方，用于校準平臺水平。

平墊鐵與斜墊鐵：組合使用，可對平臺進行高低及水平方向的微調。

安裝調試過程一般包括：地基準備、支撐件放置、平臺吊裝定和位、水平儀檢測及反復調整，直至各方向水平度符合使用要求。

九、使用注意事項

使用前須確認平臺工作面干凈無異物，以免劃傷表面或影響測量。

放置工件時應輕放，避免沖擊或重摔。

禁止在平臺上進行敲擊、矯正或氣割等作業，防止和損壞工作面。

期不用時應在工作面涂抹防銹油并覆蓋防護罩。
