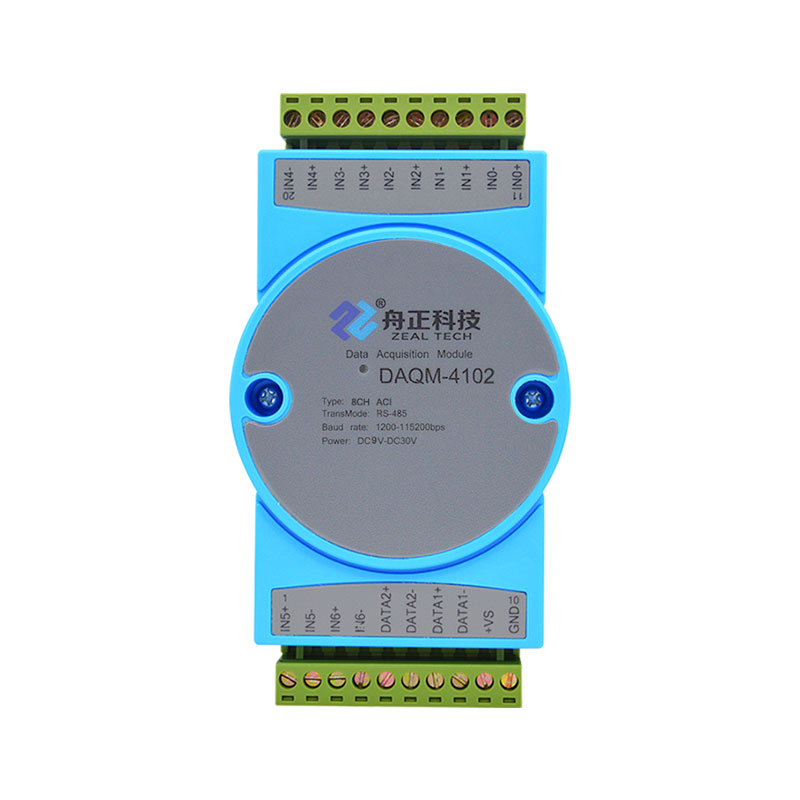

DAQM-4102 是一款交流電采集產品，附帶 5A 電流的電流互感器，支持二次互感，即 5A 做為 一次互感器的二次電流實現更大電流信號的采集。有兩組 RS485 通訊接口,其中一組光電隔離，雙 接口可同時運行，應用層采用標準 MODBUS-RTU 協議，符合工業標準。方便與上位機通訊，可實現 快速組網，構建監測系統。

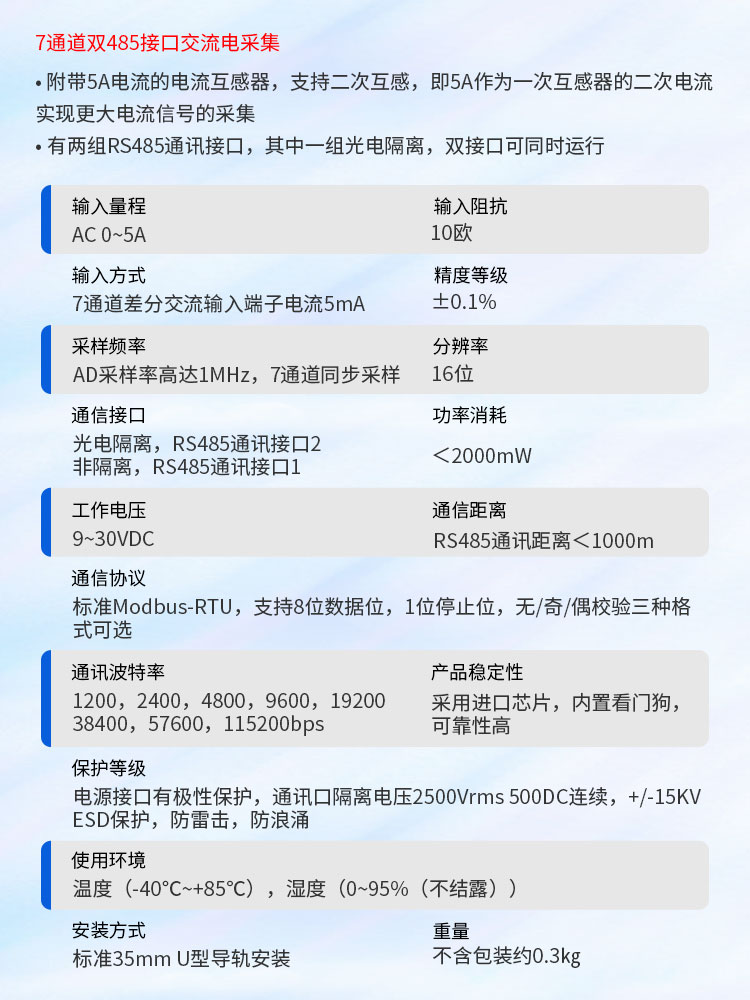

輸入量程 AC 0~5A

輸入方式 7 通道差分交流輸入端子電流 5mA

采樣頻率 AD 采樣率高達 1MHZ，7 通道同步采樣

分 辨 率 16 位

精度等級 ±0.01%

輸入阻抗 10 歐

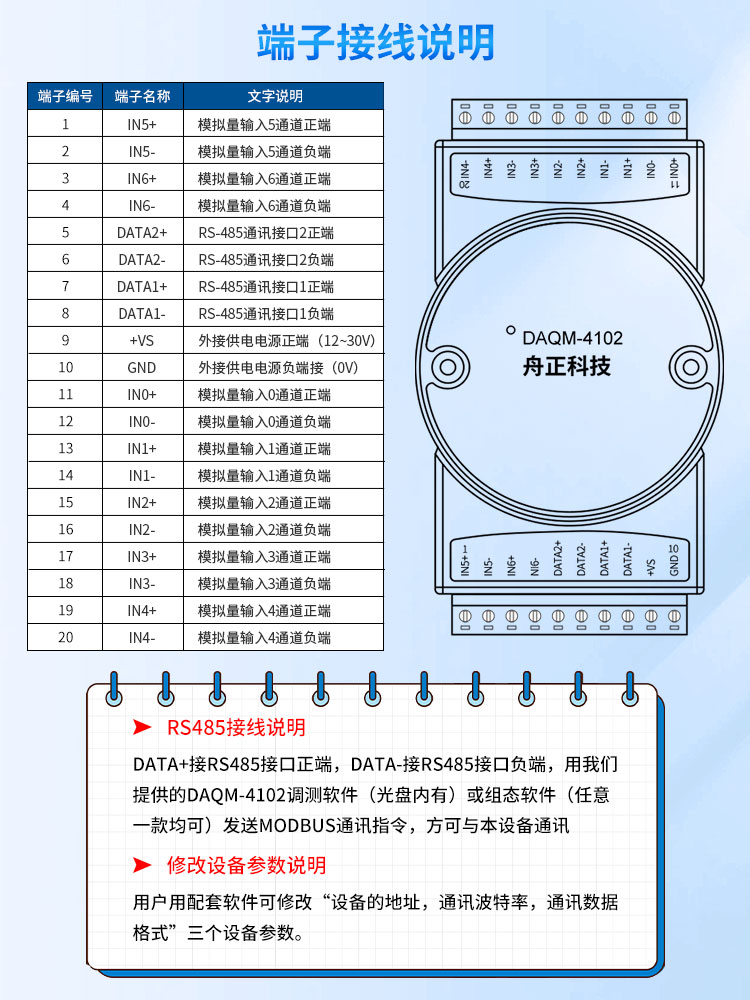

通信接口 光電隔離 RS485 通訊接口 2 非隔離 RS485 通訊接口 1

通信協議 標準 Modbus-RTU，支持 8 位數據位,1 位停止位,無/奇/偶校驗三種格式可選

通訊波特率 1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps，57600bps， 115200bps

通信距離 RS485 通訊距離＜1000M

工作電壓 9-30V DC

保護等級 電源接口有極性保護，通訊口隔離電壓 2500Vrms 500DC 連續， +/-15KV ESD 保護，防雷擊，防浪涌；

產品穩定性 采用進口芯片，內置看門狗，可靠性高

功率消耗 <2000mW
