制動液腐蝕試片是用來評定制動液對金屬的腐蝕性。符合GB 12981-2012《機動車輛制動液》附錄F中制動液金屬疊片腐蝕檢驗法的技術要求，標準中規定七種典型金屬試片，分別為：鍍錫鐵皮（馬口鐵）、10#冷軋鋼片、LY12鋁片、HT200灰鑄鐵片、H62黃銅片、T2紫銅片、ZZnA14Cu1Y鋅片。

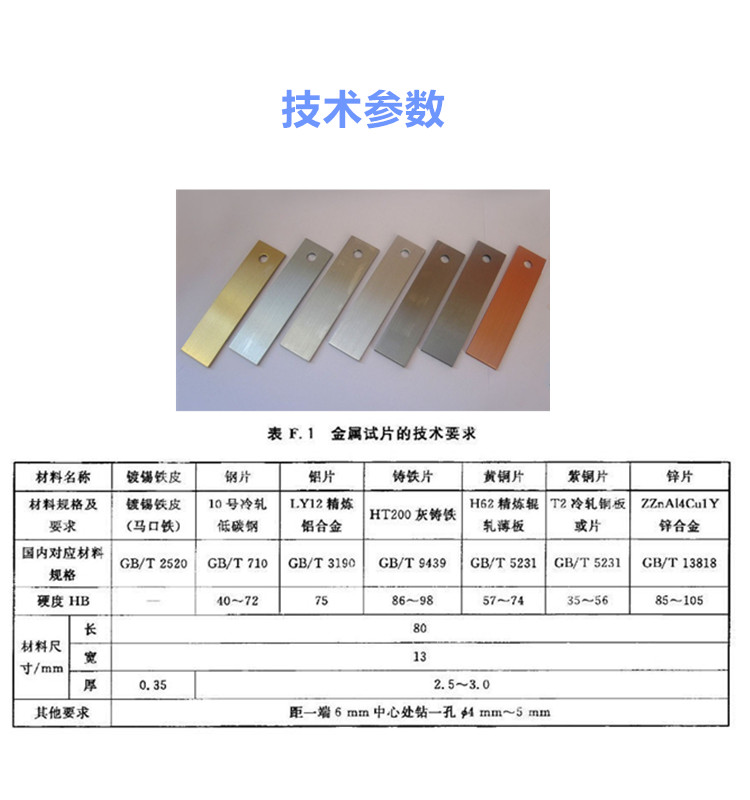

試片規格：

鍍錫鐵皮（馬口鐵）：80mmX13mmX0.35mm；

10#冷軋鋼片：      80mmX13mmX2.5～3.0mm；

LY12鋁片：        80mmX13mmX2.5～3.0mm；

HT200灰鑄鐵片：   80mmX13mmX2.5～3.0mm；

H62黃銅片：       80mmX13mmX2.5～3.0mm；

T2紫銅片：        80mmX13mmX2.5～3.0mm；

ZZnA14Cu1Y鋅片：80mmX13mmX2.5～3.0mm

試驗方法：

1 概要：將規定的7種典型金屬試片磨光、清洗、稱量后，以一定形式組合，放入腐蝕試驗瓶內的皮碗上，加入含水制動液，淹沒試片，加蓋后放入100℃烘箱中，保持120h，保持120h，取出冷卻后，按產品標準要求分別對金屬片、皮碗及制動液進入有關檢驗。

2 準備洗片：將鍍錫鐵皮和磨好的試片，浸入盛有乙醇的帶柄瓷坩堝內(使用鑷子夾持試片)，用脫脂棉蘸乙醇擦洗試片，取出用濾紙吸干，綢布擦凈，放人干燥器內，在23℃±5℃下至少保持60min。稱片：從干燥器內取出試片，在天平上稱量，稱準至0.1mg，稱量過程中，只能用鑷子夾取試片。組裝試片：依次把稱量過的鍍錫鐵皮、鋼片、鋁片、鑄鐵片、黃銅片、紫銅片、鋅片，套在清潔、干燥的螺栓上，用螺母擰緊至試片不松動，使相鄰兩試片自由端之間相距10mm。將試片組浸入乙醇中清洗，除去試片組裝過程中的任何污染，用鑷子取出，放在干凈濾紙上，用干燥熱空氣吹干，綢布擦凈放入干燥器中至少30min。

3 把準備好的兩個皮碗分別放入清潔、干燥的兩個腐蝕試驗杯內，皮碗凹面向上，再將組裝好的兩組金屬試片分別放入兩個杯內，鎖住端嵌在皮碗凹面內，自由端向上。向裝入皮碗和試片組的腐蝕試驗杯內注入試樣，使液面高于試片組自由端頂部約10mm，蓋上鍍錫鋼蓋。


4 將腐蝕試驗杯放入烘箱，在100℃±2℃下，保持120h±2h。然后取出腐蝕試驗杯，在23℃±5℃下冷卻60min～90min。擰開杯蓋，用鑷子夾持試片組在杯中擺動震動，除去試片組上松散粘附的沉淀物，取出試片組拆開，用水沖洗后浸入乙醇中用脫脂棉蘸溶劑擦洗，再用濾紙吸干，綢布擦凈，放入干燥器內，在23℃±5℃下至少保持60min。

5 記錄試片外觀：包括光澤和顏色的變化。有無坑蝕或粗糙不平等腐蝕現象。允許試片褪色或出現輕微色斑。稱量每塊試片，并用游標卡尺量取尺寸，測準至0.01mm，計算單位面積的質量變化，以mg/cm2表示。

6 對皮碗的處理：取出腐蝕試驗杯內的皮碗用乙醇清洗，濾紙吸干，綢布擦凈，記錄皮碗的外觀，包括鼓泡、蛻皮等變質現象。測量皮碗的根部直徑，計算根徑增值，以毫米(mm)表示。測定皮碗的硬度，計算硬度降低值。

7 對試驗后試液的處理：記錄試驗后試液的外觀，包括顏色和透明度的變化，是否有懸浮物、膠狀物、沉積物、分層等現象。將試驗后的試液攪拌均勻，向兩個100mL錐形離心管各注入100mL，按GB/T 8926的規定進行離心，測定離心沉淀物體積分數，取其平均值作測定結果。
