發動機臺架固定實操：從T型槽選型到鐵地板安裝，講透不踩坑

發動機臺架安裝、試驗鐵地板實操、T型槽選型、臺架調試避坑

發動機臺架搭建的精度與穩定性，取決于鐵地板選型、T型槽匹配、安裝調平、鎖緊固定全流程細節。很多實驗室后期出現機位跑偏、對中偏差、共振異響、數據漂移，大多是前期安裝實操不規范導致。本節從選型到安裝、從調試到固定，講透整套實操流程，避開常見施工誤區。

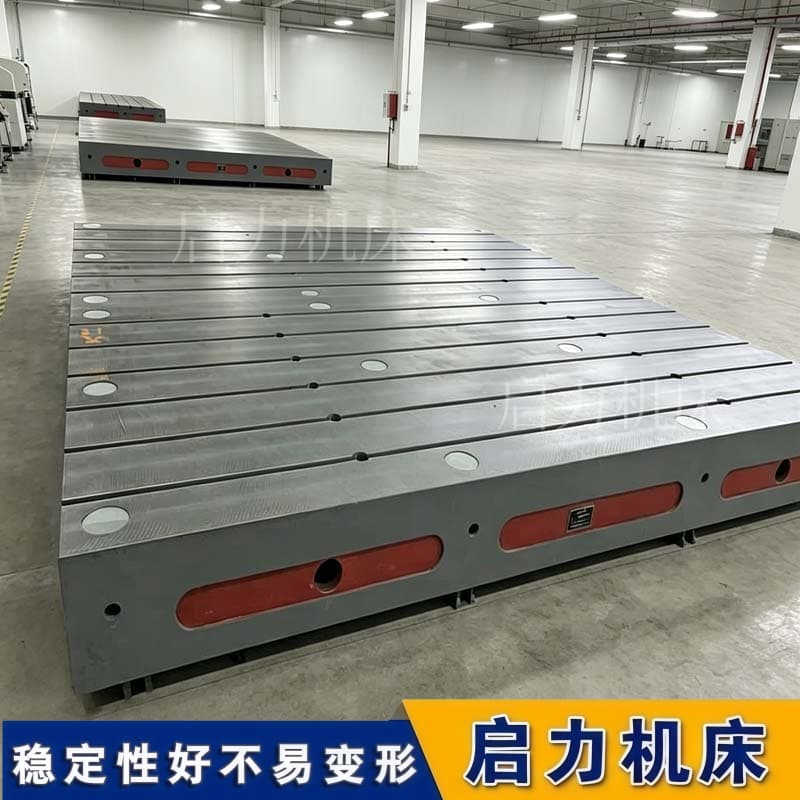

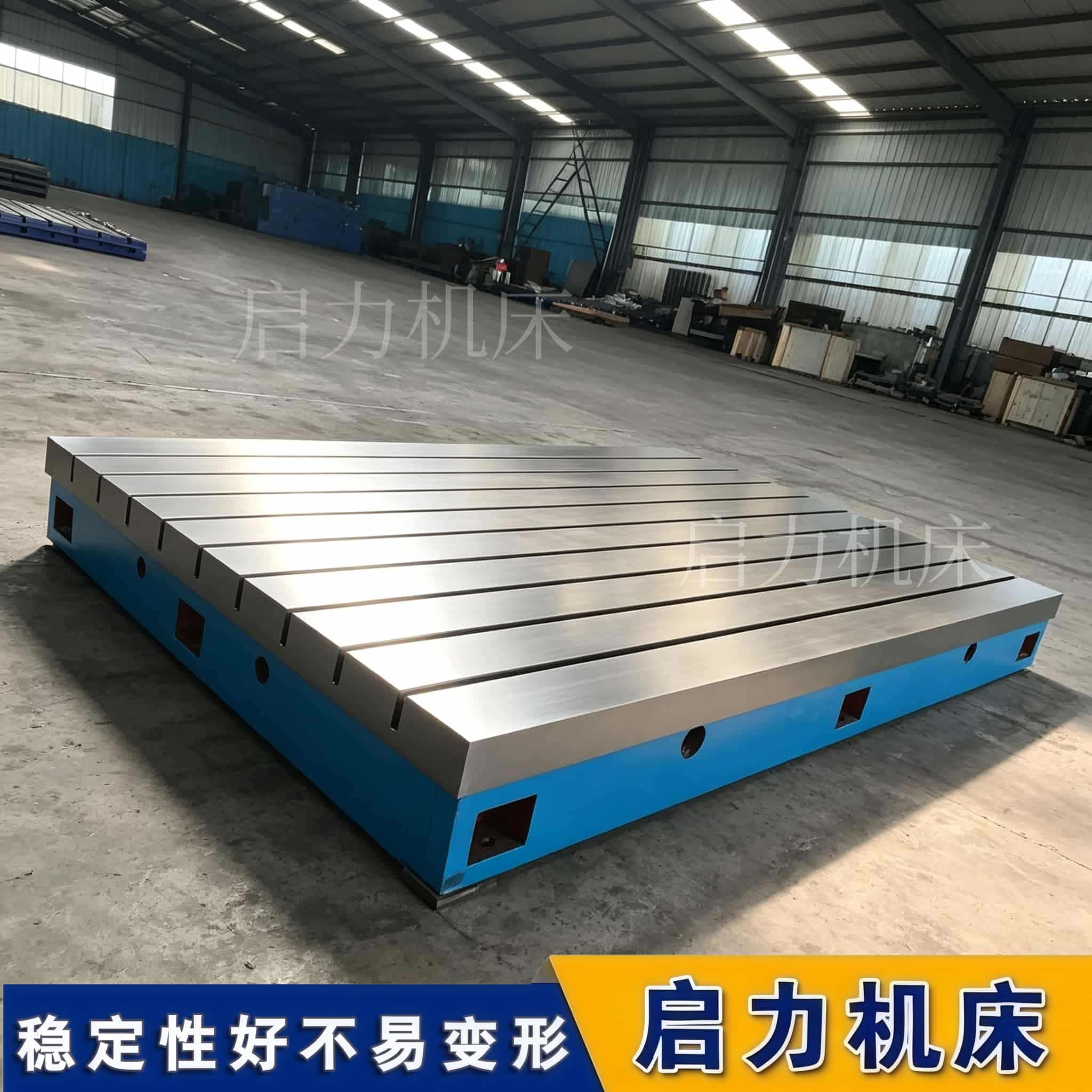

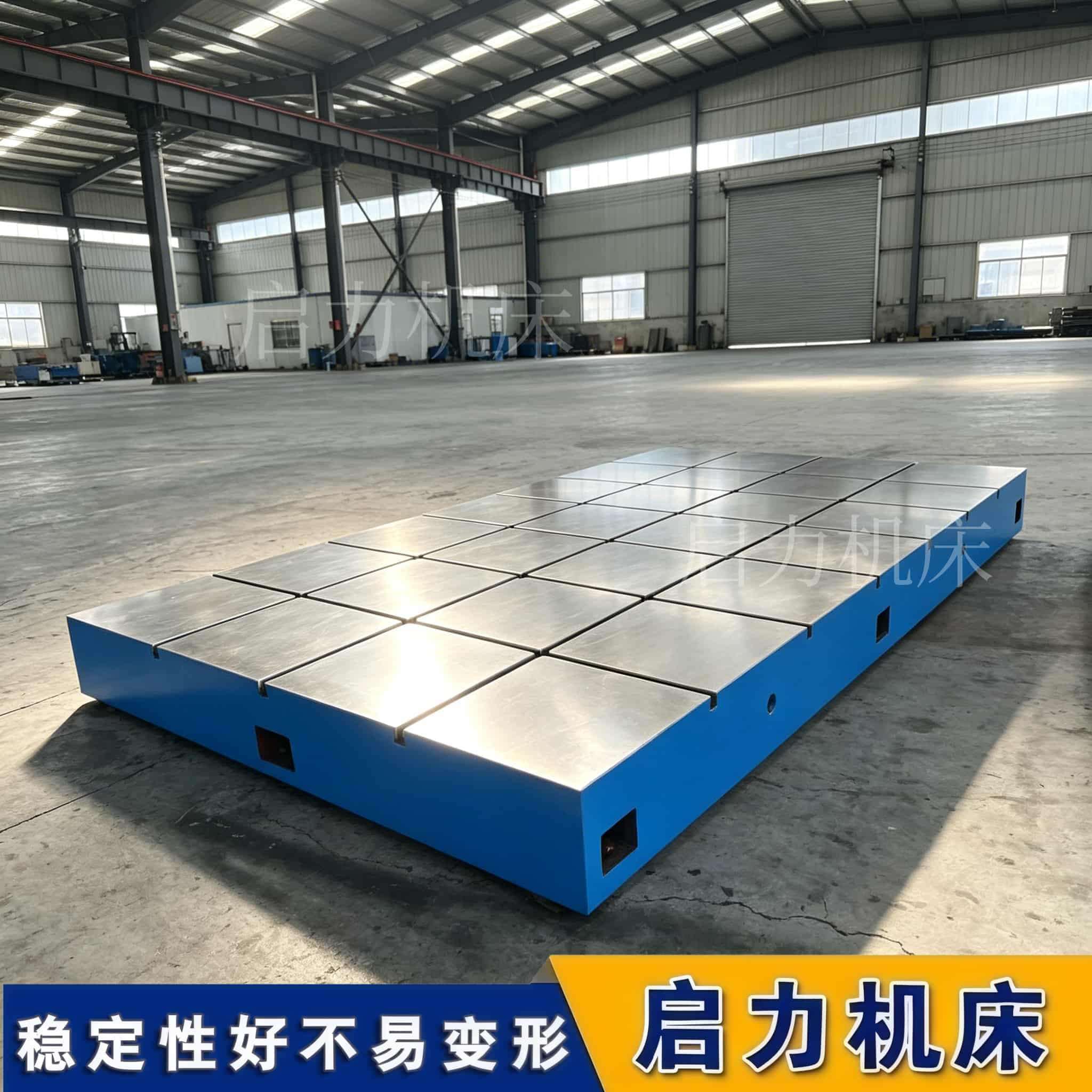

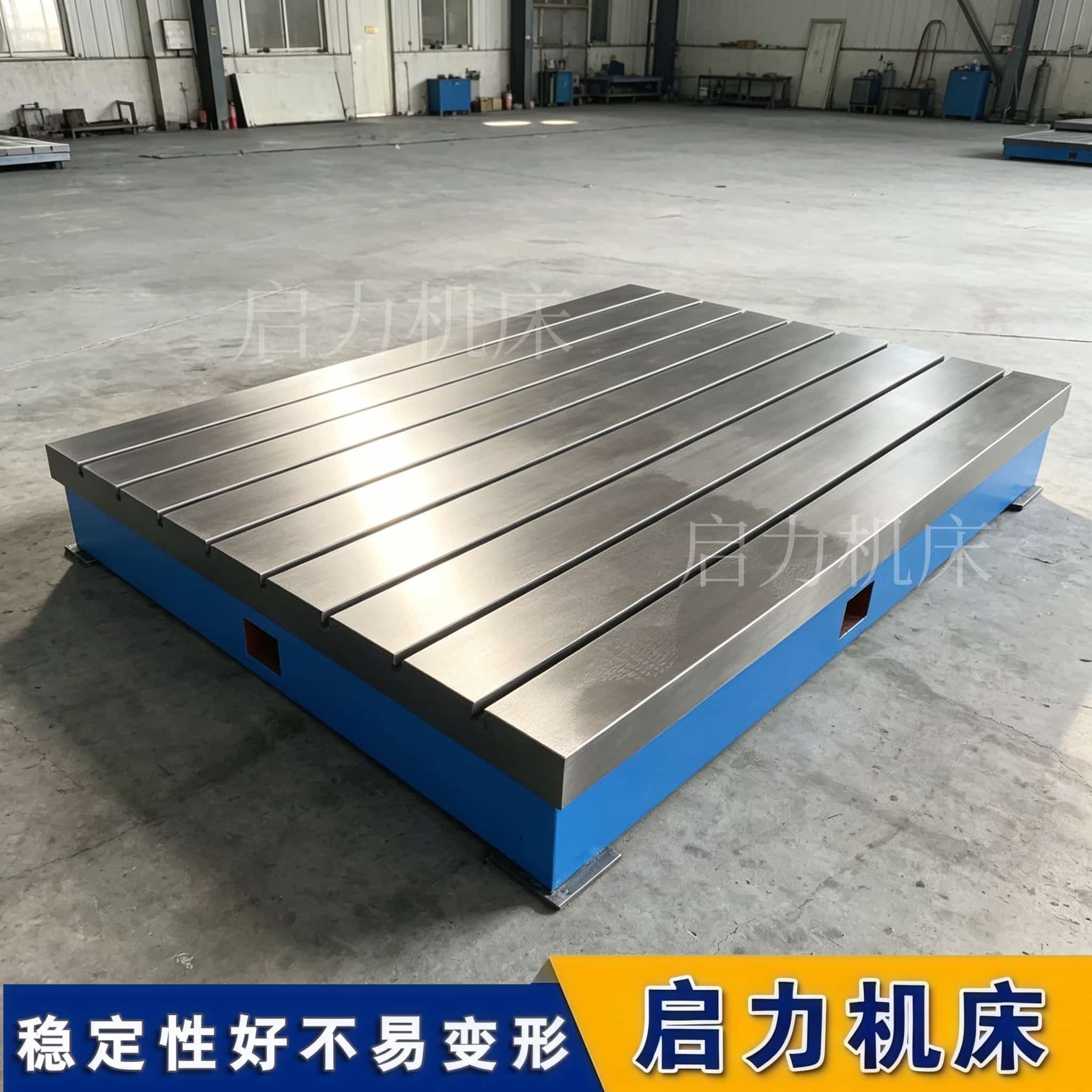

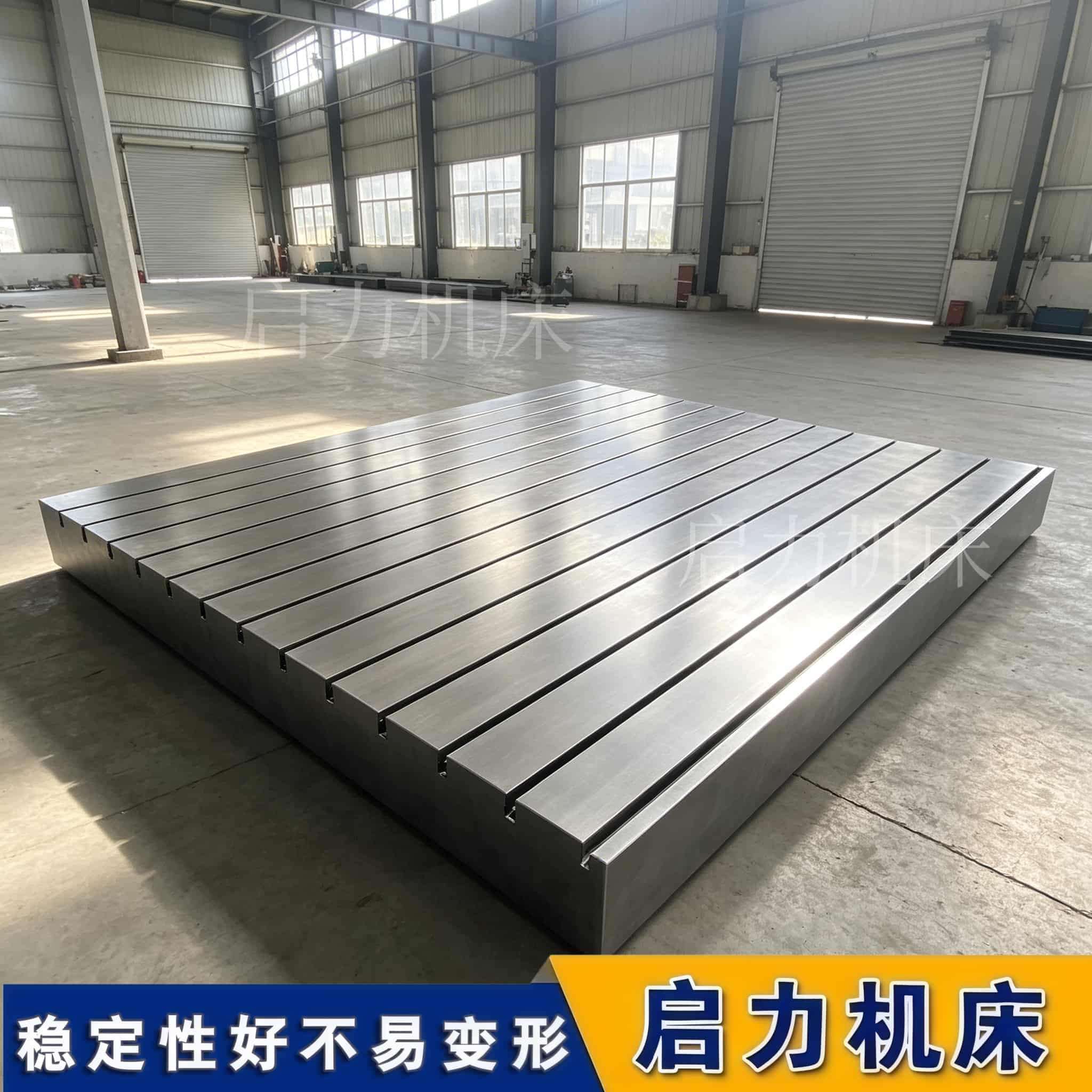

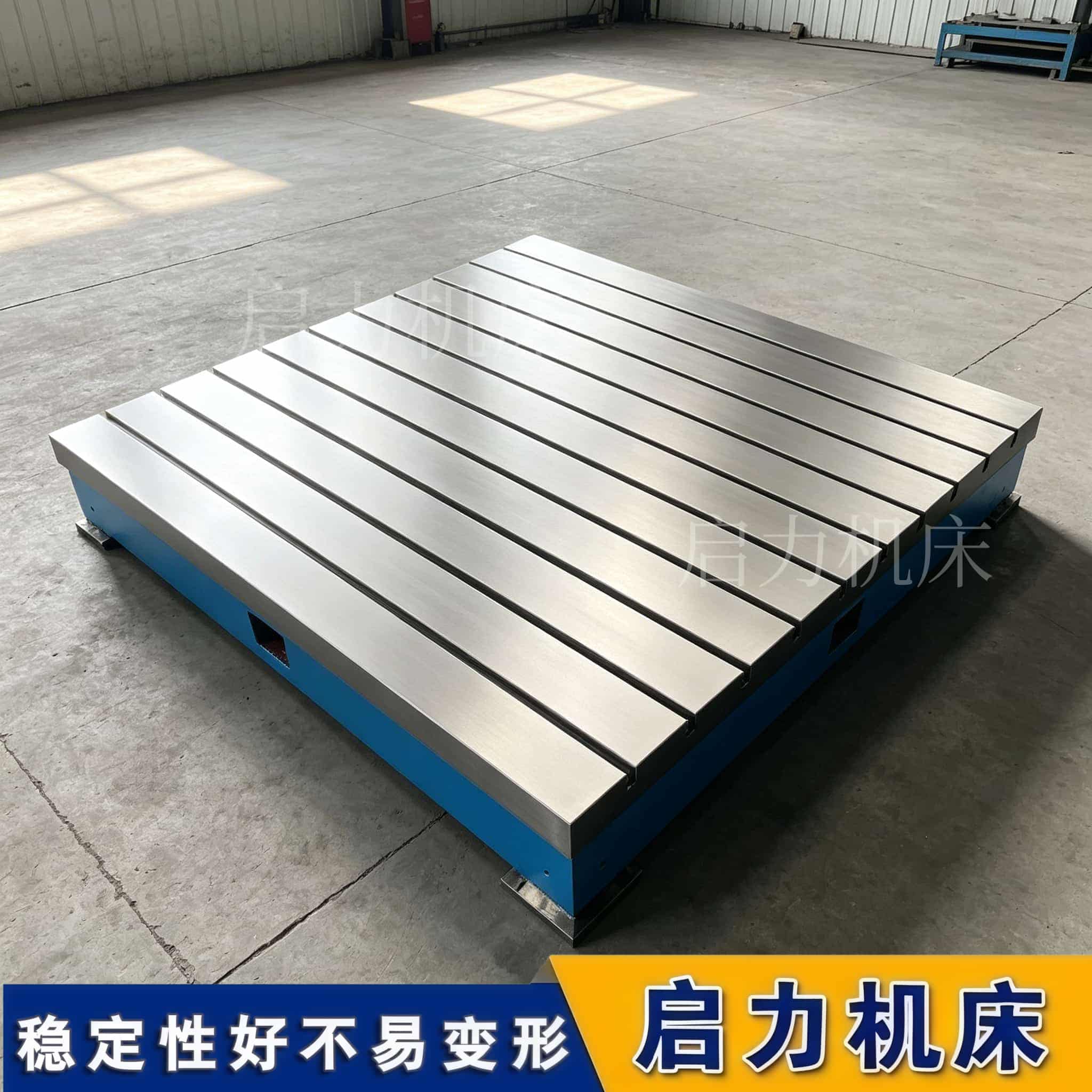

首先是試驗鐵地板與T型槽選型匹配。發動機臺架屬于重載、高震動工況，優先選擇整體式鑄鐵試驗底板，盡量不選用拼接小板組合結構，減少拼接縫隙帶來的受力不均。槽體規格根據臺架常用螺栓規格匹配，主流選用16槽、20槽、24槽通用規格，適配市面大部分發動機工裝支架、

測功機底座固定需求。槽距均勻、槽壁平整，可保證多點鎖緊受力一致。

其次是地面基礎處理。安裝區域地面須硬化密實，無空鼓、無沉降、無裂縫，整體承載力滿足臺架+發動機+輔機總重需求。地面高低差過大需要提前找平，避免墊板多層疊加、虛墊支撐，造成后期受壓塌陷、臺面傾斜。

第三步是底板就位與多點調平。鐵地板就位后，采用多點支撐均勻排布，四角、中部全部落實支撐點位，杜絕單邊受力、局部懸空。使用水平儀雙向檢測臺面狀態，微量、多次微調支撐高度，讓整體臺面水平均勻。調平后靜置一段時間復測，消除應力回彈帶來的偏差。

第四步是臺架對位與T型槽鎖緊。根據發動機臺架底座孔位，對稱布置T型螺栓壓塊，采用對角分次鎖緊方式，不要一次性單邊鎖死，避免臺架底座扭曲、偏移。固定完成后檢查螺栓入槽深度、貼合狀態，保證受力面飽滿，無虛鎖、無偏鎖。

第五步是對中復檢與空載驗證。臺架固定完成后，復測測功機與發動機同軸度、端面間隙，確認對位狀態無誤。進行短時空載運轉，觀察整體震動、機位穩定性，排查輕微晃動、共振、移位隱患，確認無異常后再進入負載試驗階段。

整套實操流程看似基礎，卻是臺架長期穩定運行的關鍵。選對槽型、調平基面、規范鎖緊、二次復檢，就能從源頭規避大部分臺架故障，讓后續試驗工作穩定、少返工。
