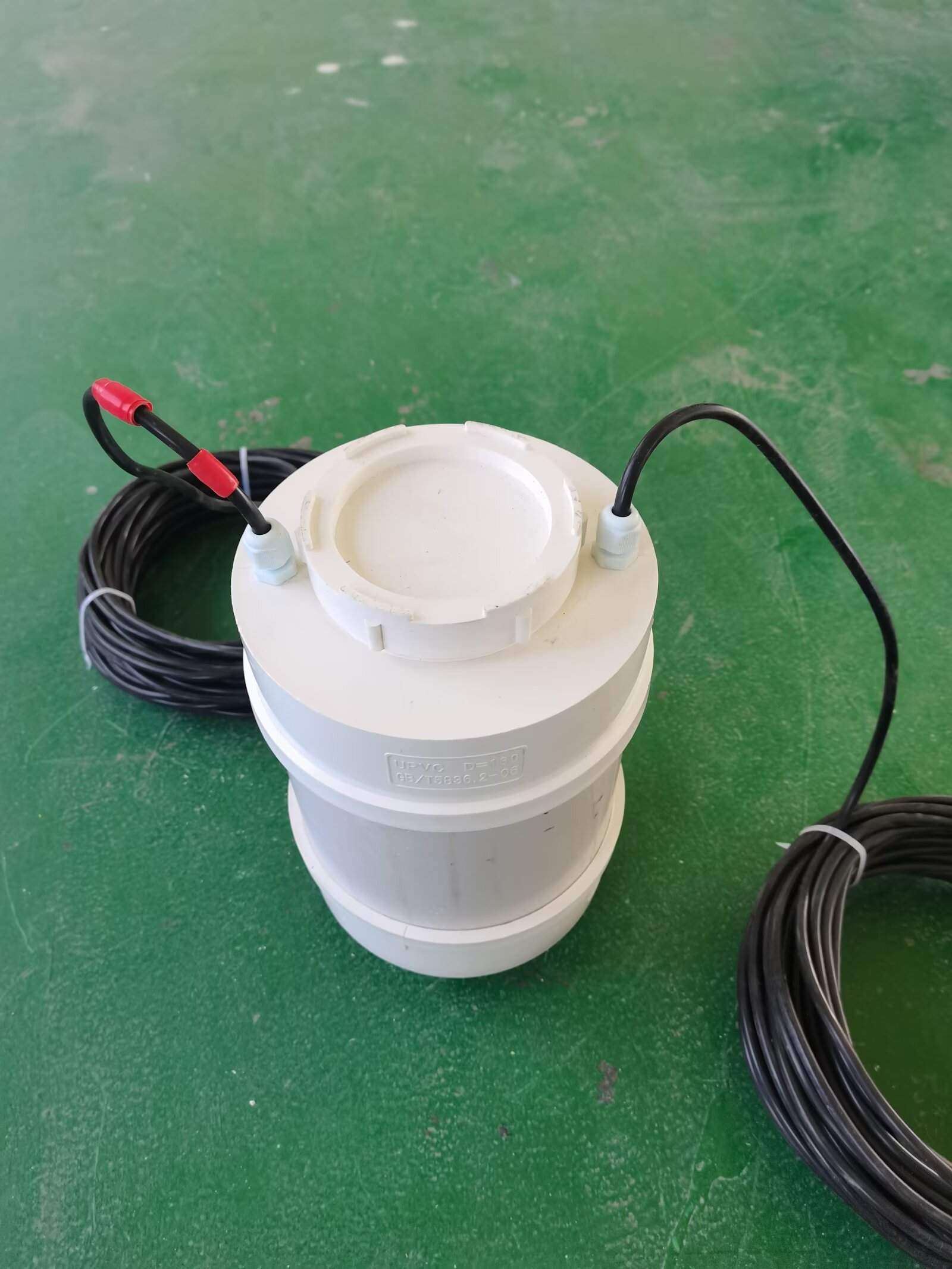

預應力鋼筒混凝土管（PCCP）是目前我國大型跨流域調水、城市供水等水利工程中應用廣泛的壓力輸水管道，兼具混凝土耐久性與鋼材高強度優勢，在輸水量大、運行壓力高的長距離輸水工程中具有非常重要的地位。PCCP 水利管道用的二氧化錳極化探頭，是把 “二氧化錳長效參比電極+模擬PCCP鋼絲/鋼筒的試片” 集成在一起的埋地式監測單元，用來消 IR降、抗雜散電流、長期監測陰極保護極化電位。

一、為什么 PCCP 必須用 “極化探頭” 而不是普通參比？

PCCP（預應力鋼筒混凝土管）的腐蝕風險在：鋼筒、預應力鋼絲，埋地/水下、混凝土包裹、土壤/水含 Cl?、常帶雜散電流。

二氧化錳極化探頭的核心價值：

自帶與PCCP同材質的極化試片+自腐蝕試片，模擬管道真實工況；

內置全固態二氧化錳參比，20年+壽命、耐氯、抗碳化、抗雜散；

可有效消除IR降，測得接近真實的極化電位；

可預埋/隨管道敷設，長期免維護監測。

二、結構組成

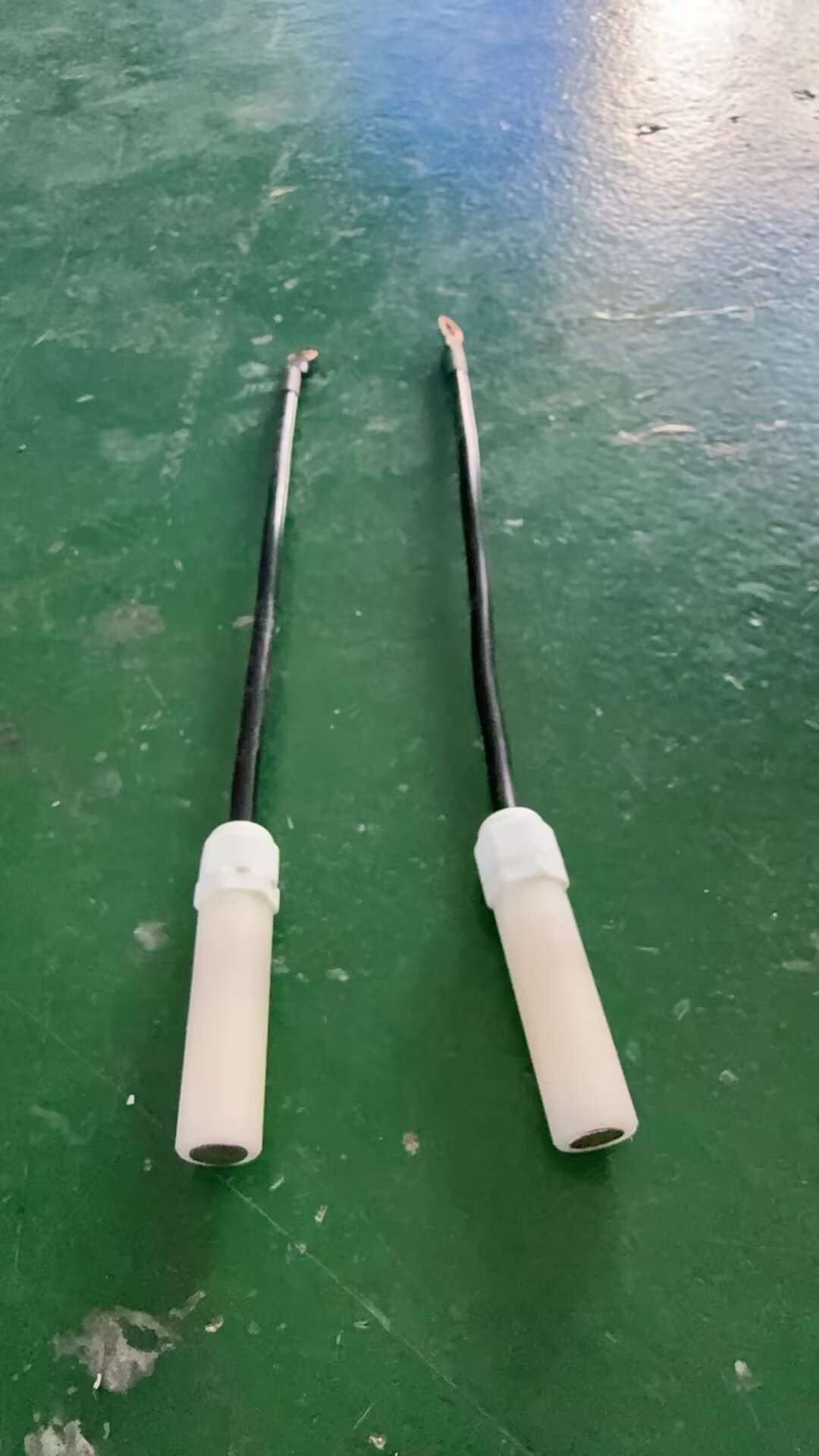

1、二氧化錳參比電極：高純MnO?/錳基體+堿性凝膠；全固態密封，不泄漏、不污染；

2、極化試片（模擬PCCP預應力鋼絲/鋼筒）：材質同PCCP鋼絲；尺寸：一般 10×50 mm，埋深同管道。

3、自腐蝕試片：管道同材質，不接保護電流；測自然腐蝕電位，用于計算保護度、判斷脫鈍。

三、PCCP 水利管道適用場景

1）新建PCCP管線

長距離輸水干線、南水北調類大型工程、城市主力供水管網；

2）已建 PCCP

服役5年以上、氯離子超標、碳化嚴重、漏損風險高的管線；

3）特殊工況

水下/過河段：直接埋入河床，耐泥水、耐沖刷、長期浸泡；

高氯/海水倒灌段：MDRE 耐 Cl?遠優于 CSE，無漂移；

雜散電流強干擾區：抗雜散能力強，數據穩定；

陰極保護系統控制基準：作為恒電位儀反饋信號，自動調節輸出。

五、測量與判據（按水利 / 陰極保護規范）

用高阻萬用表（≥10 MΩ）或多功能陰極保護監測儀，測：極化電位→ 換算 CSE：CSE = MDRE - 137 mV

保護判據（vs CSE，水利行業常用）

≤ -850 mV：有效保護（鋼絲/鋼筒完全鈍化）

-850 ~ -750 mV：基本保護（需關注）

> -750 mV：欠保護（腐蝕風險高，需調整陰極保護輸出）

保護度 ≥ 85%：合格
