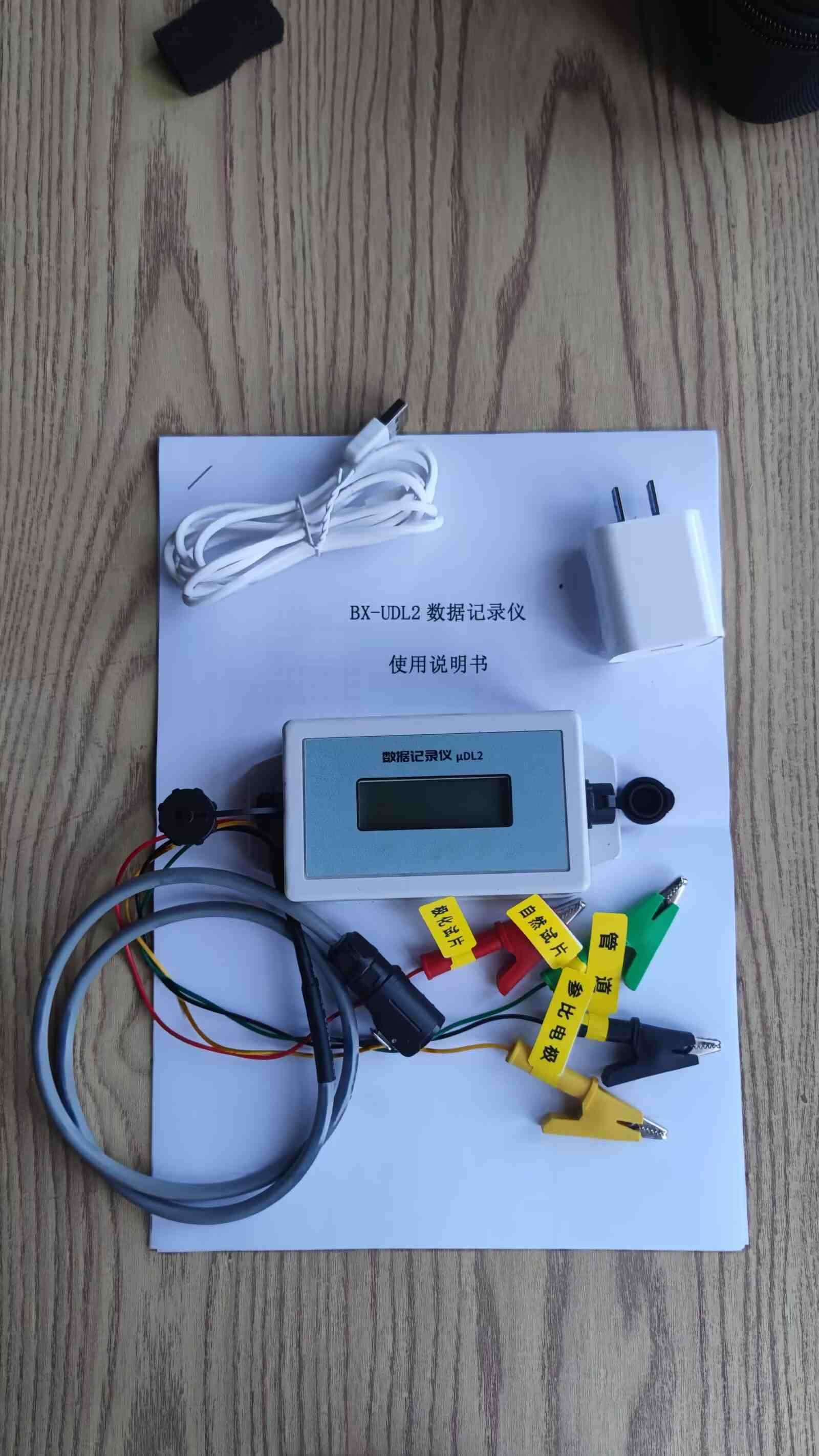

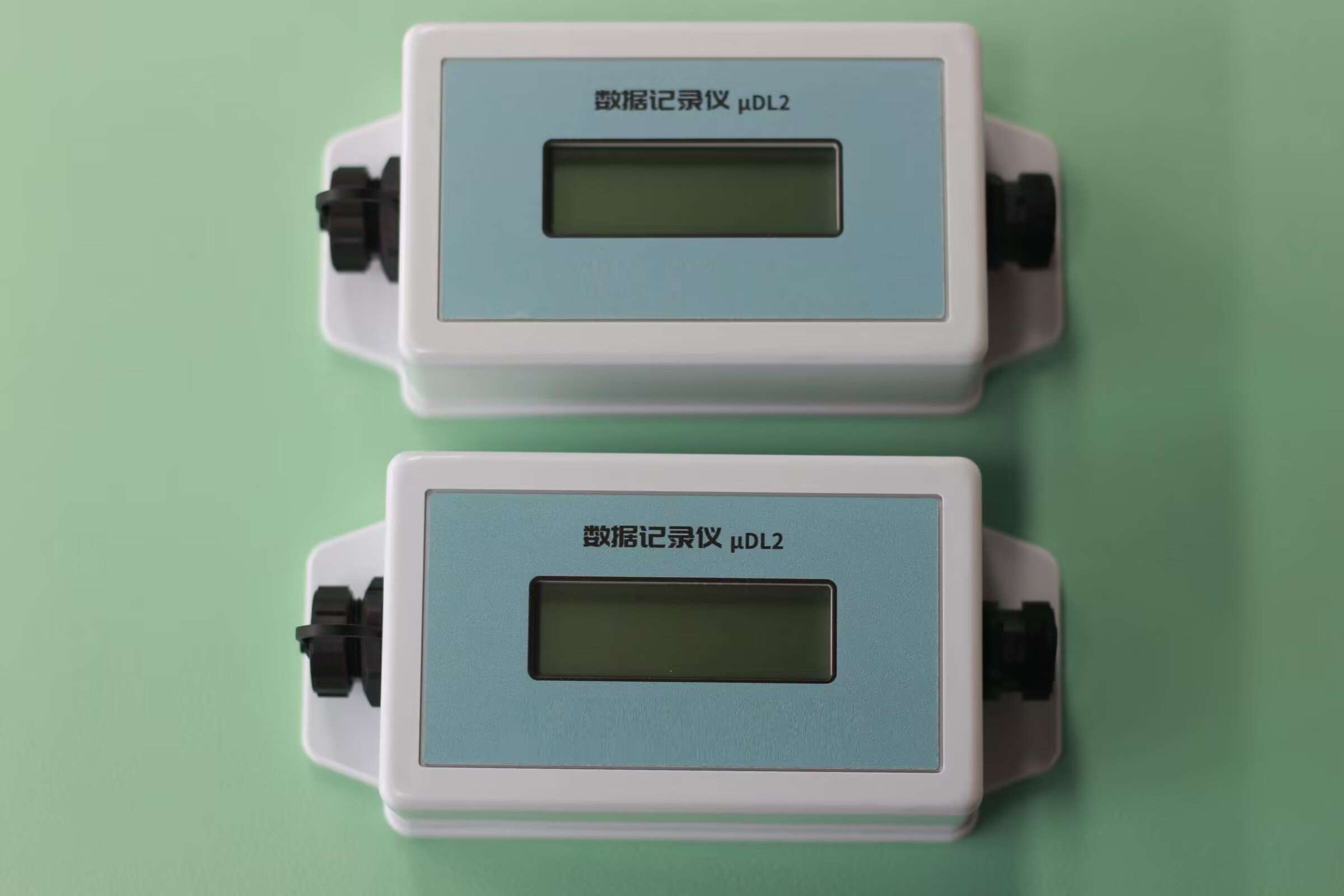

UDL2數據記錄儀適配儲罐外加電流（MMO網狀/柔性陽極）、犧牲陽極罐底陰極保護，核心解決儲罐傳統巡檢無法實測真實斷電電位、罐底雜散交流干擾、局部欠保護痛點，符合 GB/T21448、SY/T0023儲罐陰保規范。

一、儲罐場景核心優勢

1、內置毫秒斷流器，免外接同步斷流儀

三線制搭配罐底預埋極化試片，設備內部瞬時切斷試片回路，自動剔除罐底回填砂/墊層土壤IR降，直接讀取真實斷電電位（CSE）。

2、交直流雜散全參數采集

儲罐區臨近變電站、高壓電纜、電氣化鐵路時，同步監測：

直流：罐壁/底板通電、斷電、自然腐蝕電位、試片回路直流電流

交流：罐底交流干擾電壓、交流雜散電流，預判交流腐蝕穿孔風險。

3、可直連ER腐蝕速率探頭

罐底預埋ER試片+UDL2組合，自動換算底板腐蝕速率，量化局部腐蝕強弱，提前預警罐底滲漏隱患。

二、儲罐標準布設方案

1、安裝點位

中小型儲罐（≤5000m3）：罐周2～3個測試樁各裝1臺UDL2，對應罐底邊緣板、中幅板預埋試片

大型儲油罐（≥1萬m3）：沿罐周均布4～6臺，分區域監測（進水區、墊層回填不均區、靠近高壓線側加密布設）。

2、三線標準接線

參比線：接罐邊預埋長效 Cu/CuSO參比電極（埋深≥750px，墊層土壤）；

罐體線：接線至儲罐底板引出零位接陰端子；

試片線：串聯罐底預埋極化試片，內置斷路模塊自動斷流測 OFF 電位。

三、儲罐3類陰保系統實測用途

1）罐底MMO網狀陽極外加電流系統

記錄恒電位儀輸出波動、網狀陽極接地劣化；

分區斷電電位對比：排查局部氣堵、焦炭墊板結、陽極斷線造成局部欠保護；

監測陽極支路電流，預判網狀陽極老化壽命。

2）罐底鋅/鎂犧牲陽極系統

自動記錄陽極開路電位、輸出電流，判定陽極枯竭、短路失效，指導新增補裝犧牲陽極。

3）雜散電流干擾儲罐（近鐵路/高壓線）

長期跟蹤交流電壓波動，驗證交流排流接地、極性排流器治理效果，超標提前整改排流方案。
