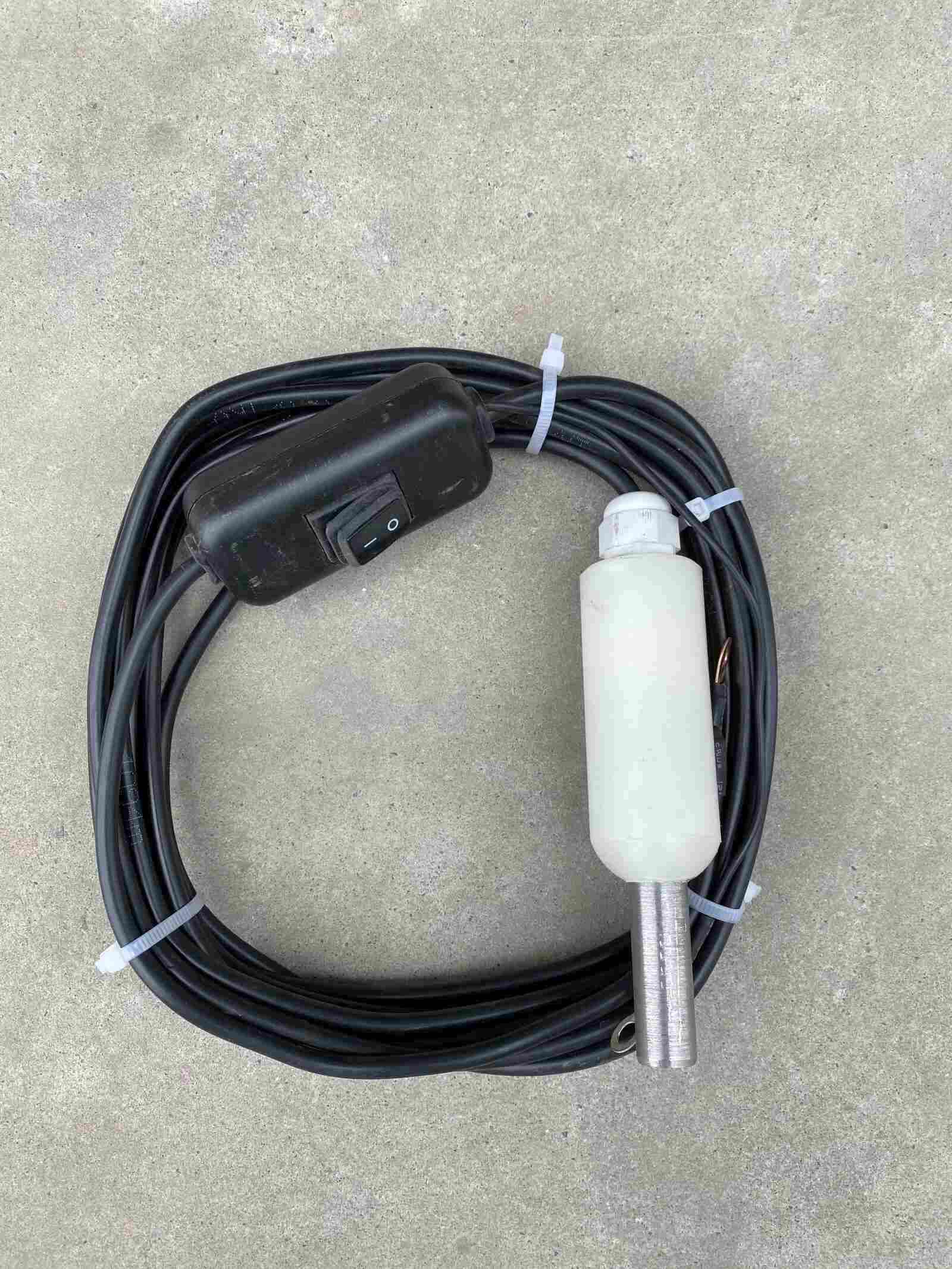

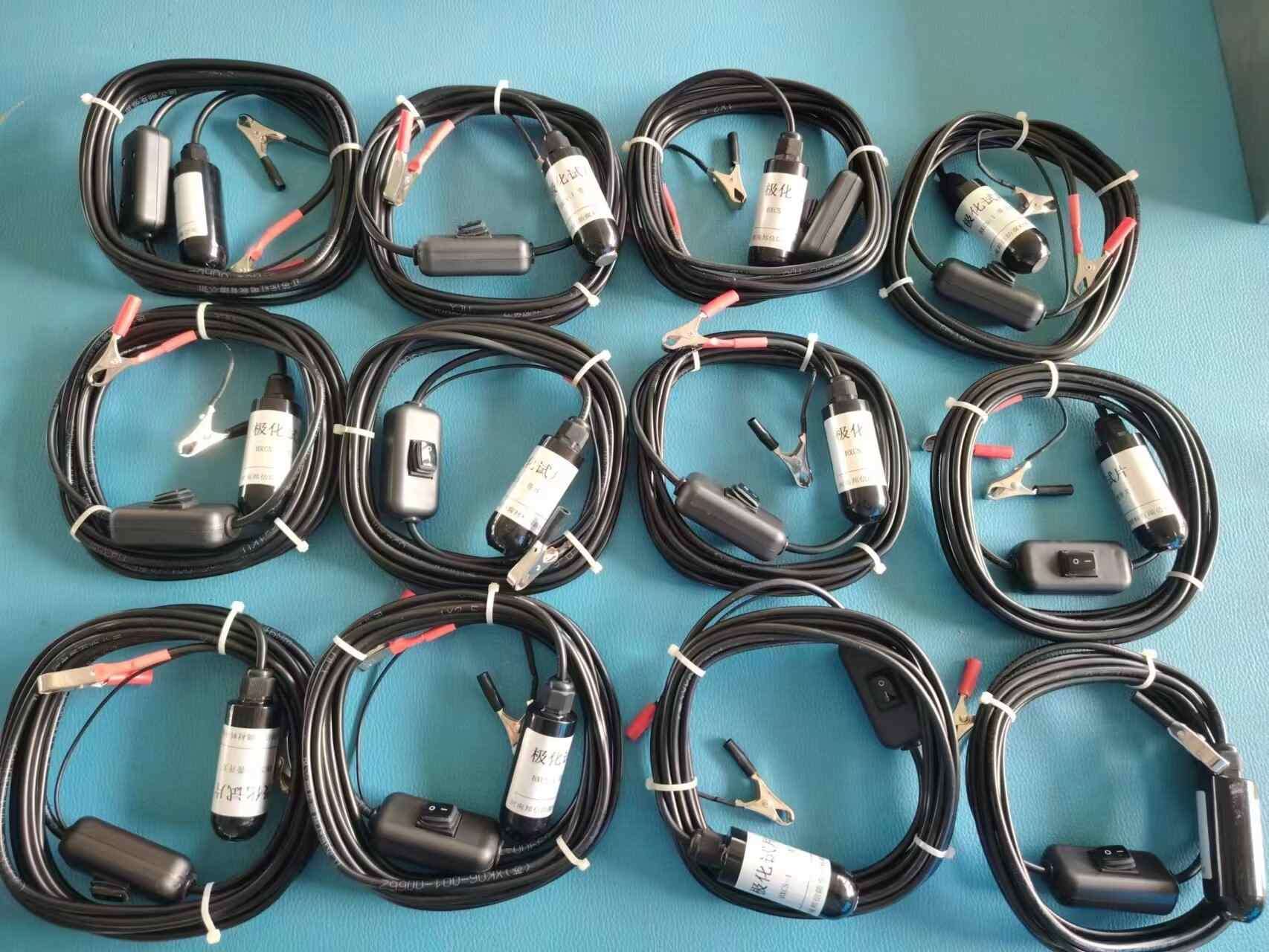

陰極保護極化試片是一種與被保護金屬同材質、同環境的 “模擬金屬片”，用來真實反映管道/鋼結構在陰極保護下的極化狀態與保護效果，核心是測斷電電位（消除IR降）。

一、安裝前準備

1、材料檢查：選用與管道同材質162.5px2 極化試片，表面無銹蝕、涂層、油污；引出線絕緣層完好，接頭無斷裂。

2.、工具備齊：鐵鍬、扎帶/銅接線端子、絕緣膠帶、熱縮管、砂紙、萬用表、記號筆。

二、開挖作業

以選定點位為中心開挖探坑，坑體尺寸：長*寬≈1000px*1000px。

開挖深度與管道埋深一致，保證試片和管道處于同一土層、同一水環境。

清理坑內石塊、尖銳硬物，避免劃傷試片及導線。

三、試片處理與固定

用砂紙打磨試片本體及引出線接線端，去除氧化層，保證導電良好。

將試片平放 / 側放于坑內土壤中，整片完全埋入土體，不得外露。

試片表面緊貼原狀土，不要懸空、不要墊砂石。

四、電氣連接

1、剝開管道測試樁內的管道專用引線，同樣打磨接觸面去除銹跡。

2、極化試片引出線與管道引線牢固壓接/纏繞，建議使用銅接線端子壓緊。

3、連接點做絕緣密封：纏繞絕緣膠帶，或套熱縮管加熱密封，嚴禁接頭裸露接觸土壤。

五、布線與點位標識

試片引線統一引至就近陰極保護測試樁內部，分類綁扎固定，做好編號標記。

六、分層回填

先用細土輕輕覆蓋試片及底部導線，厚度10～375px，逐層夯實，禁止直接用大塊土、石塊砸壓。

分層回填至地面，每500px夯實一次，恢復原有地面樣貌。

地表做好標記，方便后期巡檢、開挖復測。

七、安裝后通電檢查

全部完工后，用萬用表復測：試片與管道等電位，無斷路、無短路。

正常投入陰極保護系統，靜置24h以上待試片充分極化，再開展電位檢測。
