陰極保護極化試片是一種與被保護金屬同材質、同環境的 “模擬金屬片”，用來真實反映管道/鋼結構在陰極保護下的極化狀態與保護效果，核心是測斷電電位（消除 IR 降）。

一、核心作用

1、消除IR降干擾，獲取真實極化電位：通過斷電法配合試片測試，可以切斷保護電流后直接測量試片的斷電電位，更準確反映被保護金屬的真實極化狀態，這是目前解決長輸管道、儲罐等埋地結構陰極保護電位測量誤差的常用方法。

2、直觀反映保護均勻性：在復雜結構的不同位置布置試片，可以測出不同位置的極化水平，判斷陰極保護是不是覆蓋均勻，有沒有欠保護的區域。

3、輔助長期腐蝕監測：通過定期取出試片稱量腐蝕速率，能夠直觀得到對應位置的實際腐蝕情況，驗證陰極保護的長期效果，彌補電位測試的局限性。

二、結構與規格

1、材質：和被保護結構完全一致，比如被保護的是X70管線鋼，試片就采用同批次X70鋼板制作，如果是不銹鋼儲罐，試片就采用同牌號不銹鋼。

2、尺寸：常用尺寸一般是長10-15mm、寬10-15mm、厚2-3mm的矩形，也有工程使用圓形試片，面積通常控制在1-10平方厘米之間，方便埋設和取出。

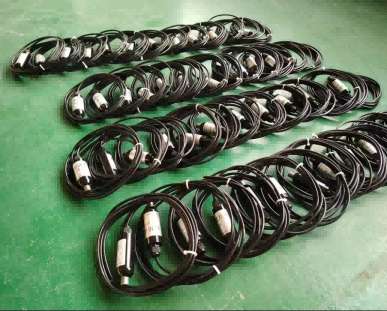

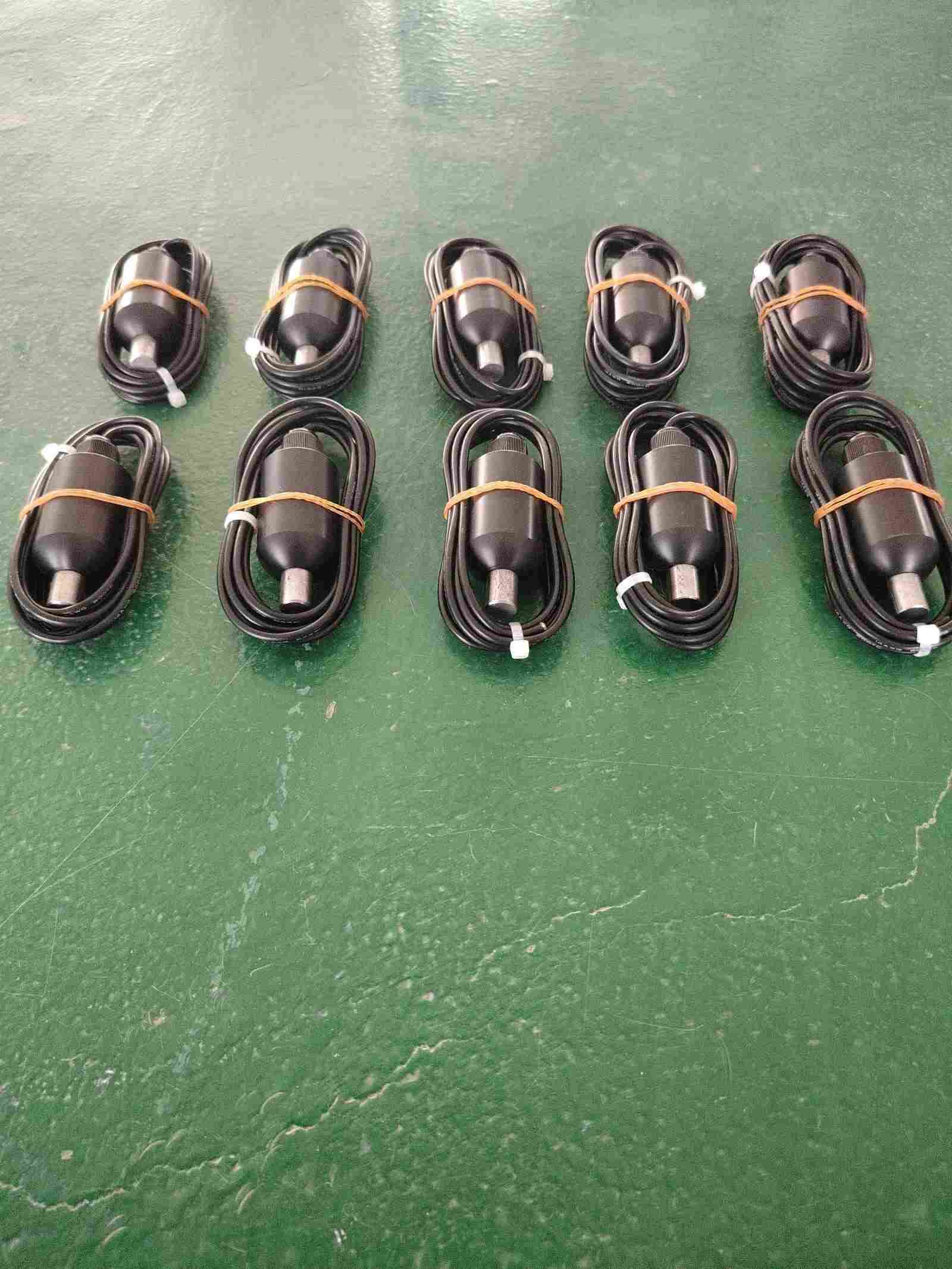

3、引線連接：試片一般會焊接一根銅芯絕緣引線，引線另一端引出到地面測試樁或者檢測點，方便測試接線，焊接位置需要做絕緣密封，防止引線和試片連接點被介質腐蝕影響測試結果。

三、應用場景

1、埋地長輸油氣管道：在管道沿線測試樁位置埋設試片，定期測試極化電位，驗證陰極保護效果。

2、埋地儲罐底板：儲罐底板外側陰極保護中，因為罐底面積大、介質IR降大，直接測電位誤差大，會在罐底不同區域埋設多組極化試片，檢測不同位置的保護狀態。

3、水下鋼結構：比如港口碼頭樁、海洋平臺導管架，也會布置極化試片監測陰極保護的極化效果。

4、工業冷卻水管道、地下管網等其他需要陰極保護的金屬結構，也會使用極化試片做輔助檢測。
