地平鐵，又稱鑄鐵地平平臺，是一種專為大型、重型工件設計的高精度鑄鐵制平面基準工具，核心功能是為超大型機械部件提供穩定、精的準的平面支撐，保障其在裝配、檢測、焊接、劃線或調試過程中的基準一致性與操作安全性。

一、核心特性

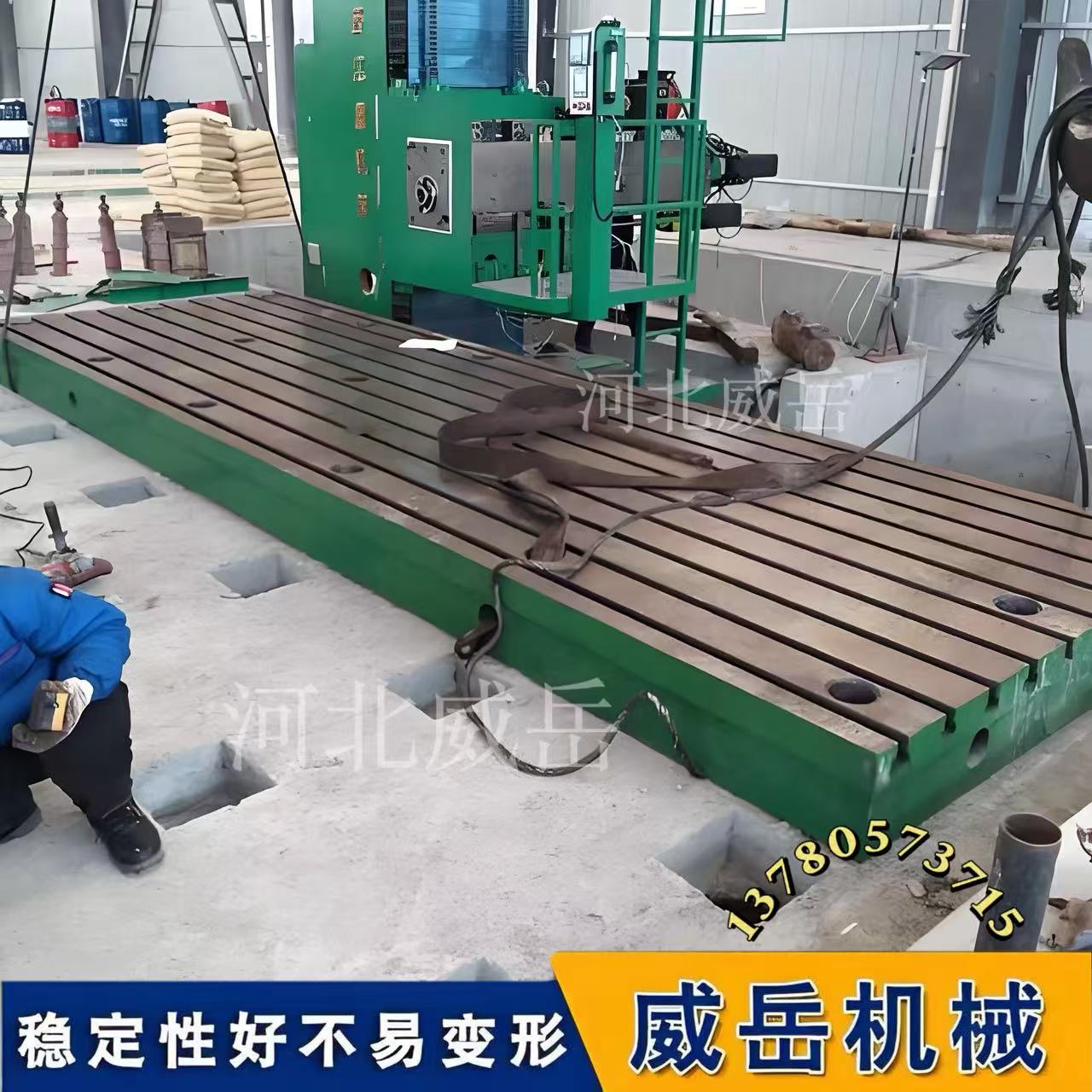

規格與結構：體積龐大（單塊尺寸可達數米，可通過拼接形成數十米超大面積平面）、重量重，需固定在車間地基上，無法移動；常見單體式與拼接式兩種結構，部分表面加工 T 型槽，用于安裝夾具固定工件。

精度屬性：精度等級參考鑄鐵平臺標準，分為 0 級（高，平面度誤差譏笑）、1 級、2 級、3 級（基礎級），核心以平面度誤差為判定指標，適配不同精度需求場景。

材質特點：多采用高強度灰鑄鐵，具備良好的剛性、耐磨性與抗變形能力，能長期承受重型工件壓力而保持精度穩定。

二、主要應用場景

精的密檢測：作為大型工件尺寸、平面度、平行度檢測的基準面；

裝配調試：支撐大型設備部件的組裝、對位，確保裝配精度；

焊接劃線：為重型工件焊接提供穩定平臺，或作為劃線作業的基準平面；

工裝支撐：固定大型工裝夾具，輔助后續加工或試驗操作。

三、與普通鑄鐵平臺的區別

相較于常規中小型鑄鐵平臺，地平鐵的核心差異在于 “大型化” 與 “固定式”：前者多為可移動的中小型平臺，適配小件加工檢測；后者需固定地基，專為超大型、重型工件設計，承載能力與平面尺寸遠超普通平臺。

選擇地平鐵需圍繞使用場景、工件特性、精度需求三大核心，按以下 5 個關鍵維度逐步篩選：

明確核心用途根據操作場景確定類型：若用于大型工件檢測 / 劃線，優先選高精度（0/1 級）地平鐵；若用于焊接 / 粗裝配，選基礎精度即可，避免過度追求精度造成成本浪費。

匹配工件規格

尺寸：地平鐵的平面尺寸需覆蓋工件擺放范圍，通常比工件大外徑大 10%-20%，預留操作空間；

承重：根據工件重量選擇對應承載能力的地平鐵，確保鑄鐵材質厚度、結構強度能支撐重物，避免長期受壓變形。

確定精度等級參考 JB/T 7974 標準，按需求選擇：

0 級 / 1 級：適用于精的密檢測、計量校準，平面度誤差譏笑；

2 級 / 3 級：適用于一般裝配、焊接，平面度誤差相對較大，性價比更高。

選擇結構形式

單體式：適合尺寸較小、重量較輕的工件，安裝便捷，精度穩定性好；

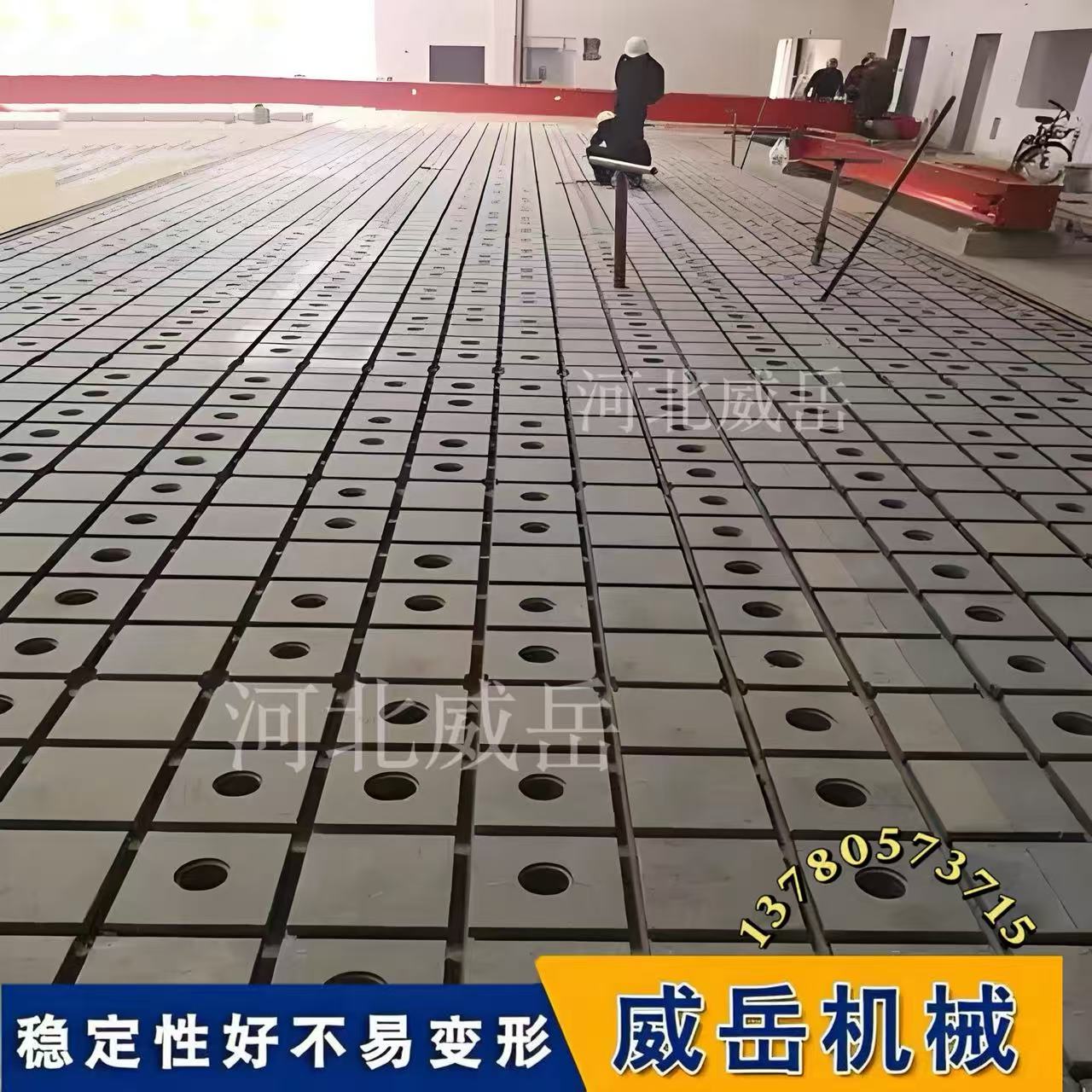

拼接式：適合超大型工件，通過多塊板塊拼接成所需平面，需注意拼接處的精度銜接，部分需配備定的位銷 / 螺栓加固。

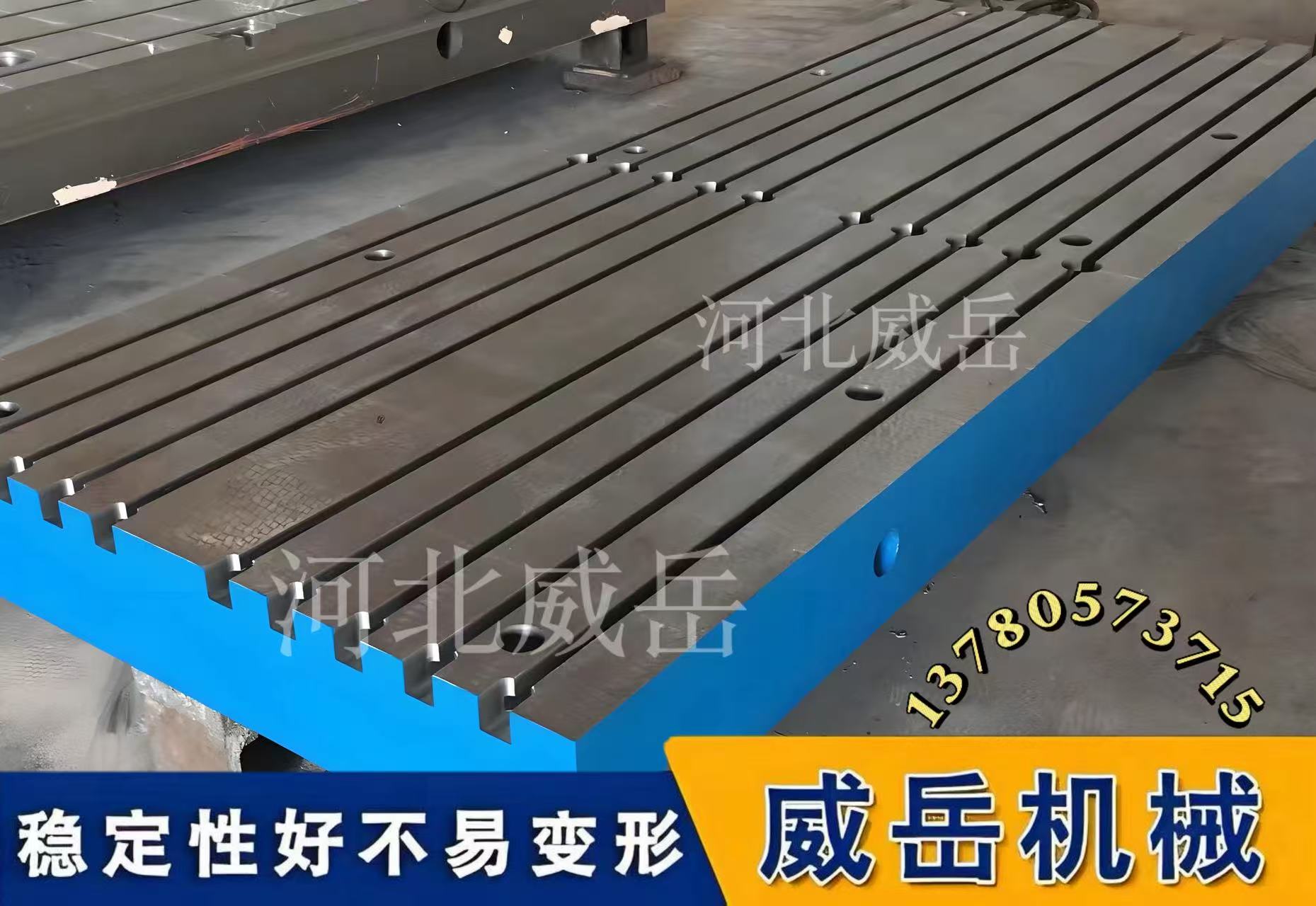

表面結構：若需固定工件，選帶 T 型槽的地平鐵；若僅需平面支撐，選光滑表面即可。

考慮使用環境

潮濕環境：優先選經過防銹處理的地平鐵，或后續需加強防銹維護；

車間空間：確認安裝場地的地基承重能力、地面平整度，確保地平鐵能穩定固定，且不影響其他設備操作。
