電機對托測試臺安裝不迷路：規范照著做，“翻車” 遠離我

電機對托測試臺安裝、電機試驗臺調試、對托測試臺使用規范、電機測試平臺安裝技巧

在電機研發、出廠檢測與性能標定環節，電機對托測試臺是核心關鍵設備。整套裝置集成基座、傳動機構、限位結構與調節組件，安裝流程環節多、配合要求高。不少現場安裝人員僅憑經驗操作，步驟顛倒、細節省略、固定隨意，看似快速完工，后期易出現臺面傾斜、同軸度偏差、運行震動、數據漂移等問題，輕則測試數據不準、反復返工，重則部件磨損斷裂、設備故障停機，也就是行業里常說的安裝 “翻車”。

想要電機對托測試臺一次安裝到位、長期穩定運行，其實不用盲目摸索，嚴格遵循標準化安裝流程，把控關鍵細節，就能全程不迷路，從源頭規避各類安裝隱患。

安裝前期準備，是避免翻車的一道防線。施工前不能直接就位設備，先要對安裝場地勘測處理。地面需具備足夠承載力，地面硬化密實、無空鼓沉降，避免后期承重下沉造成基座變形。提前清理作業區域雜物、油污、碎石，保證擺放位置開闊，預留后期檢修、走線、設備散熱空間。

同時核對整機配件、調整墊鐵、連接螺栓、密封防護件等耗材，檢

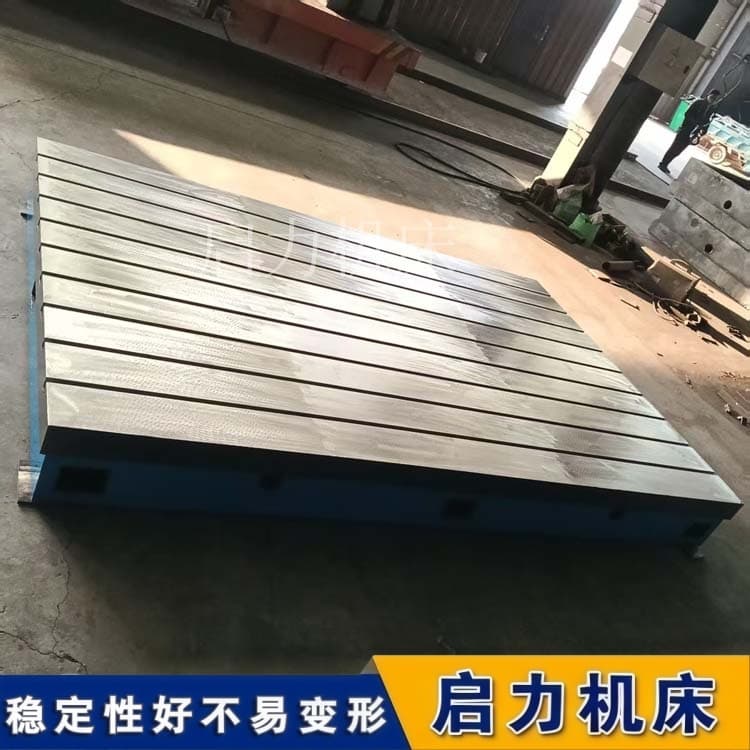

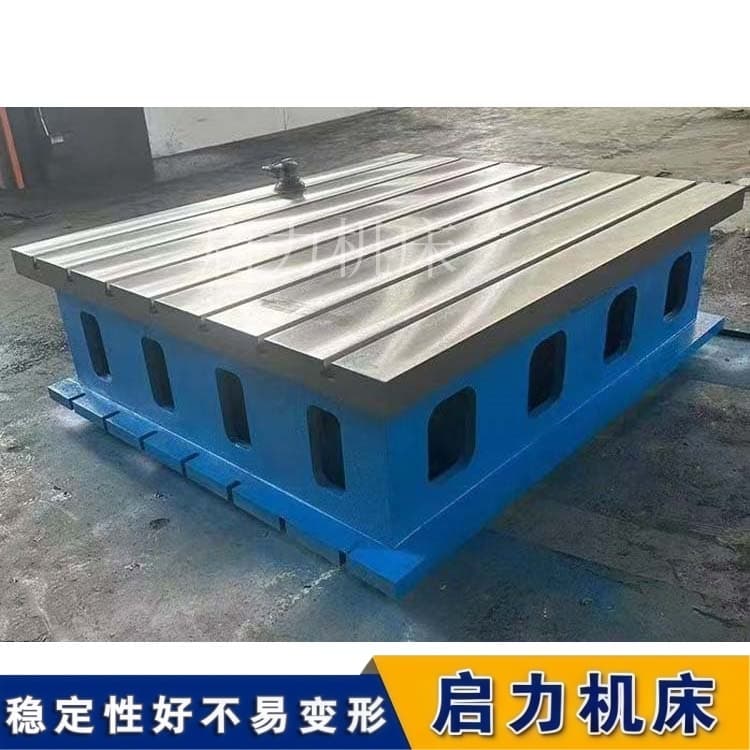

查測試臺鑄鐵基座有無磕碰裂紋、臺面變形，傳動連接件尺寸是否匹配，零部件完好無誤再開工。工具提前校準，水平儀、扭矩扳手、測距量具保證精度，杜絕工具誤差埋下安裝隱患。

基礎就位與調平，是整套安裝的核心關鍵。電機對托測試臺屬于高精度測試設備，水平度與平面度直接決定兩臺對托電機的同軸度。先將測試臺整體吊裝就位，輕放輕落，避免蠻力磕碰沖擊基座結構。底部調整墊鐵按四角加中間多點位均勻排布，對稱擺放、間距合理，杜絕單點懸空、單邊受力。

初調以整體找平為主，利用水平儀沿臺面橫向、縱向雙向檢測，初步調節墊鐵高度，消除明顯傾斜。精調階段放慢節奏，微量微調，嚴控臺面水平誤差。對托測試兩臺電機安裝位須保持統一基準，臺面高低偏差過大，會直接導致聯軸器錯位、傳動卡頓，運行時產生劇烈抖動，加速軸承與連接件損耗。調平完成后臨時固定墊鐵，防止移位跑偏，為后續裝配打好基礎。

核心部件對位安裝，守住同軸度底線。電機對托測試的核心，在于兩臺待測電機與負載電機的對中。這一步容易出現操作疏漏，也是多數安裝翻車的重災區。電機底座貼合臺面定位面平穩安放，固定螺栓分次均勻鎖緊，切忌單邊一次性鎖死，防止機殼扭曲變形。

聯軸器對接時，嚴格校正徑向偏差與端面間隙，保證轉動同心順暢。若對中不到位，高速運轉下會產生交變扭力，不僅測試曲線波動大、數據失真，還會出現異響、震動、溫升異常，長期帶故障運行會直接燒毀軸承、損壞電機端蓋。安裝完成后手動盤動傳動部位，轉動順滑無卡滯、無頓挫，才算對位合格。

線路鋪設與防護安裝，細節不能敷衍。電機對托測試臺包含動力線路、信號線路、傳感線路，布線雜亂、防護缺失，也是后期故障多發的誘因。強弱電分開走線，遠離傳動高溫區域與震動點位，線路固定規整，避免長期摩擦破損絕緣層。接線端子壓實壓緊，杜絕虛接、錯接，做好接地防護，保障設備運行安全。

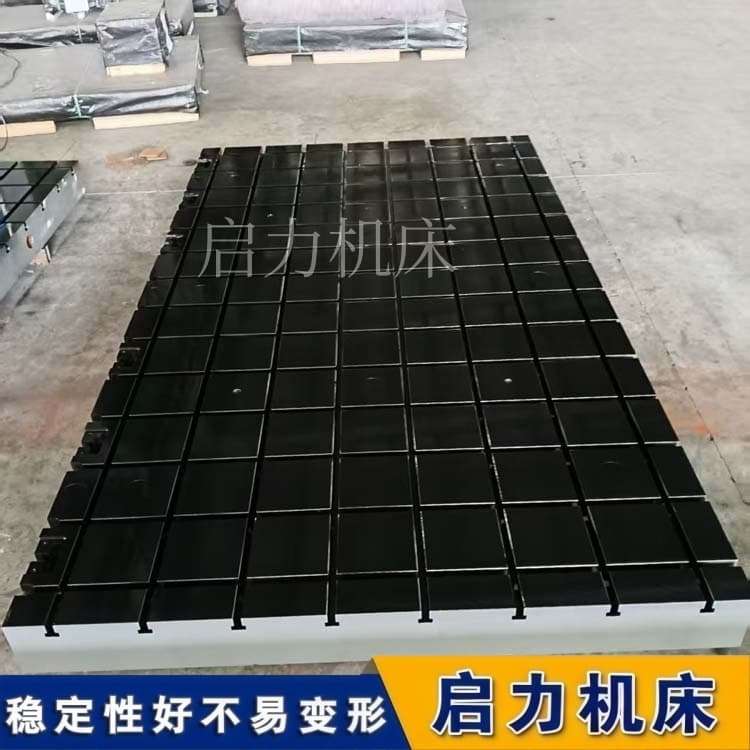

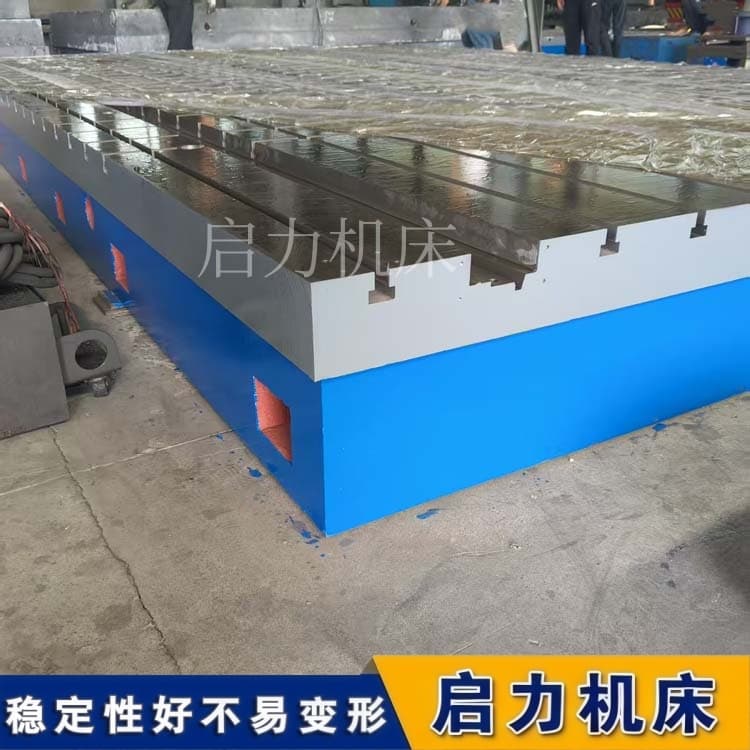

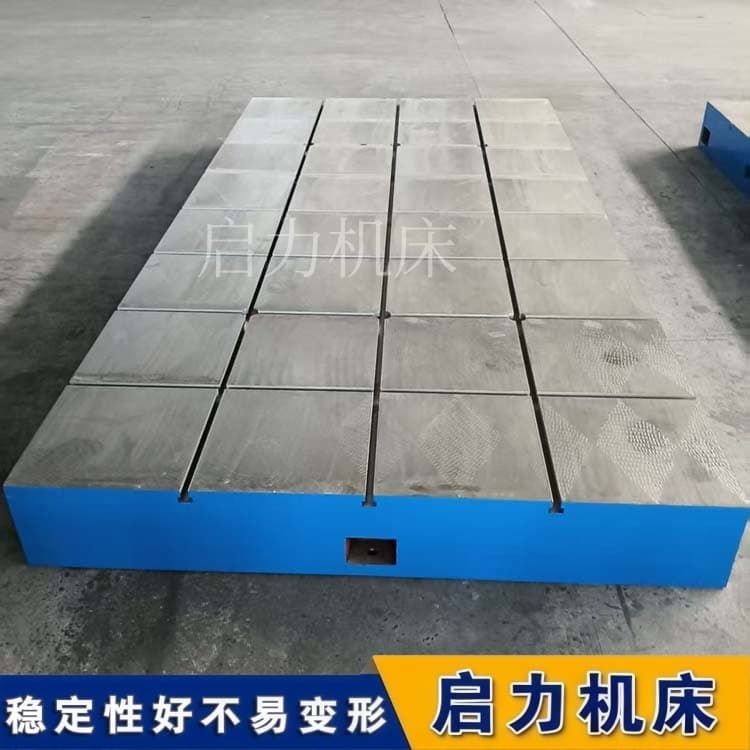

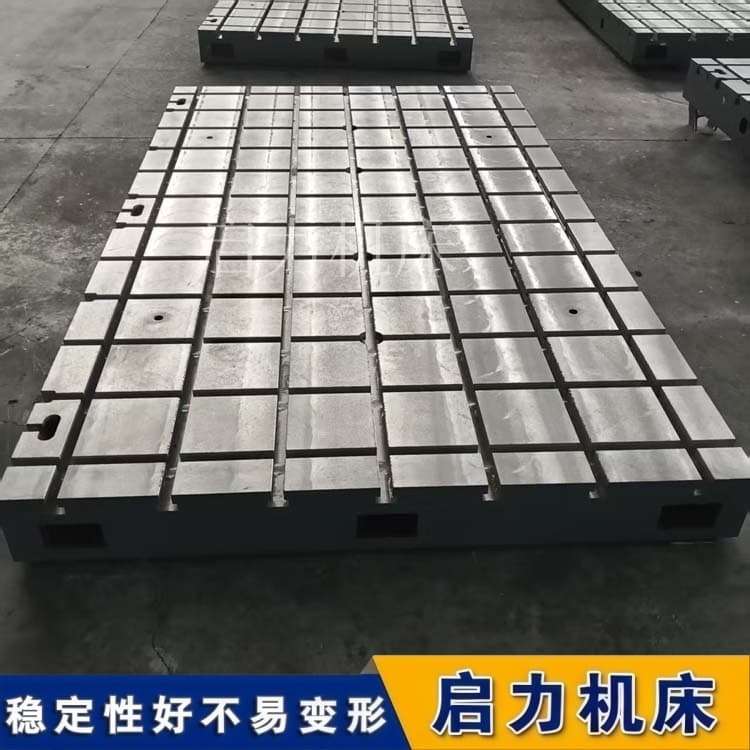

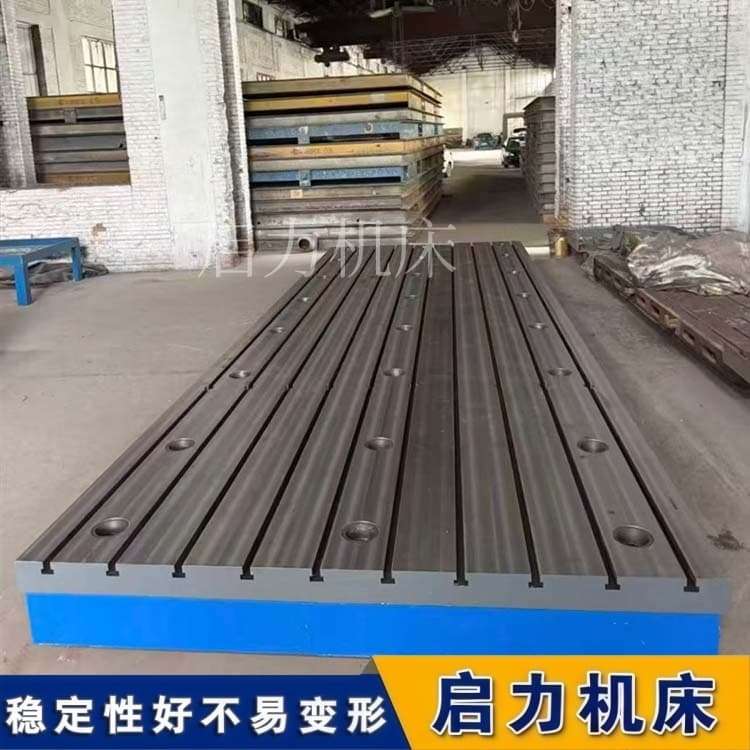

臺面開槽、T 型槽縫隙、設備銜接位置加裝防護配件，阻擋鐵屑、粉塵、油污進入傳動與傳感部位，減少部件腐蝕與卡堵問題。潮濕車間環境下，做好基礎防潮處理，延長整套測試臺的使用周期。

整體復檢與空載試運行，收尾驗收不偷懶。全部裝配完成后，不要立刻投入負載測試，須做復檢。復查基座固定、墊鐵鎖緊、電機地腳螺栓、聯軸器緊固狀態，二次復核臺面水平與部件對位精度。確認無誤后進行短時空載試運行，觀察設備運轉聲音、震動幅度、溫升變化，查看儀器信號傳輸是否穩定、參數顯示是否正常。

空載運行無異常，再逐步加載調試，循序漸進驗證整套對托測試系統的穩定性。通過層層驗收，才算完整完成安裝流程，杜絕問題。

電機對托測試臺安裝，從來不是簡單的擺放固定，而是一套標準化、流程化的系統作業。摒棄憑經驗隨意操作的習慣，嚴格按照規范步驟落地，抓好基礎調平、對中對位、布線防護、試運行驗收每一個環節，就能安裝不迷路，遠離震動異響、數據偏差、部件損壞等各類翻車問題，讓電機性能測試穩定，為產品研發與出廠檢測提供可靠硬件支撐。

收藏這份電機對托測試臺安裝規范，現場施工對照操作，減少安裝故障與后期維修成本，保障電機測試作業穩定運行。
