鑄鐵裝配平臺：從“湊合用”到“講究用”，車間精度的“逆襲”

工業車間裝配精度的升級，核心是基準裝備的技術迭代，鑄鐵裝配平臺的升級，正是車間從“湊合用”到“講究用”的關鍵突破口。過去粗放式生產中，多采用普通鋼板拼接臺面作為裝配基準，其材質剛性不足、無時效處理，平面度誤差≥0.5mm/m，承重≤5t/m2，裝配時易產生振動漂移，導致工件同軸度、平行度偏差超差，返工率高達15%以上；而標準化鑄鐵裝配平臺，通過材質、工藝、精度的三重技術升級，實現了裝配基準的質的飛躍，成為車間精度逆襲的核心支撐。

鑄鐵裝配平臺的技術核心，首先體現在材質選型的科學性。好產品均采用HT200-HT250灰鑄鐵，其抗拉強度≥200MPa，硬度控制在180-220HB，金相組織以珠光體為主，石墨呈片狀均勻分布，兼具優異的剛性、吸震性和耐磨性，相較于普通Q235鋼板，吸震性能提升40%以上，可抵消裝配過程中工件吊裝、螺栓鎖緊產生的沖擊振動，避免基準面共振導致的精度偏移。

時效處理工藝的升級，是平臺精度穩定的核心技術保障。“湊合用”的普通平臺省略時效處理，鑄造及加工過程中產生的內應力無法釋放，使用3-6個月便會出現臺面翹曲、變形，平面度衰減率超30%；而標準化鑄鐵裝配平臺采用“自然時效+人工時效”雙重工藝，自然時效靜置≥6個月，人工時效在600-650℃恒溫爐中保溫8-12小時，緩慢降溫至室溫，內應力去掉率≥95%，確保平臺長期使用（10年以上）平面度衰減≤5%，滿足高精度裝配需求。

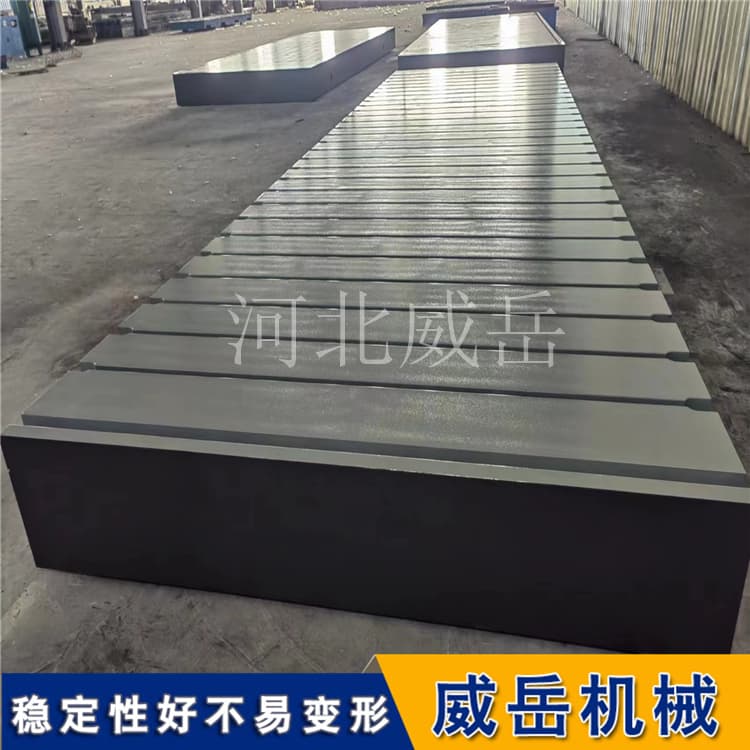

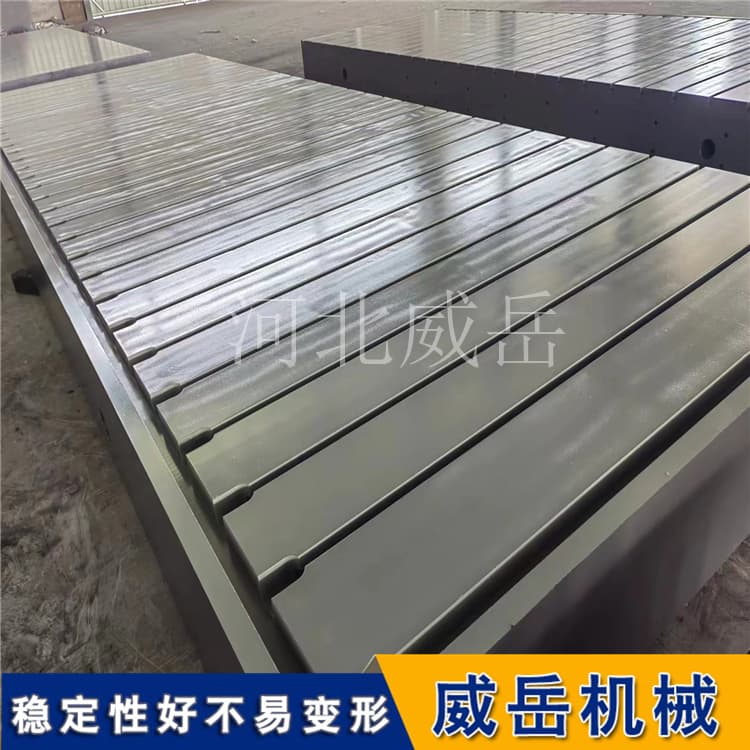

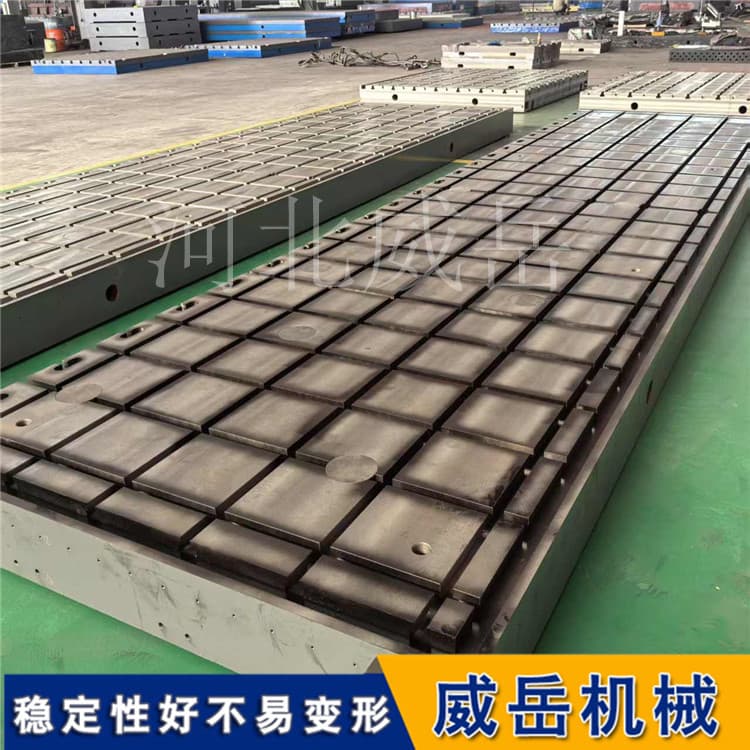

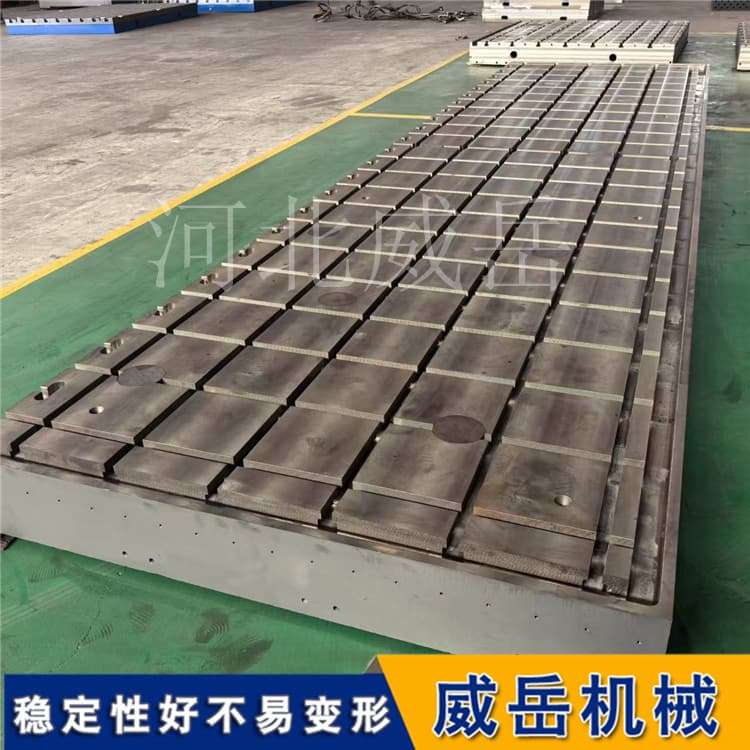

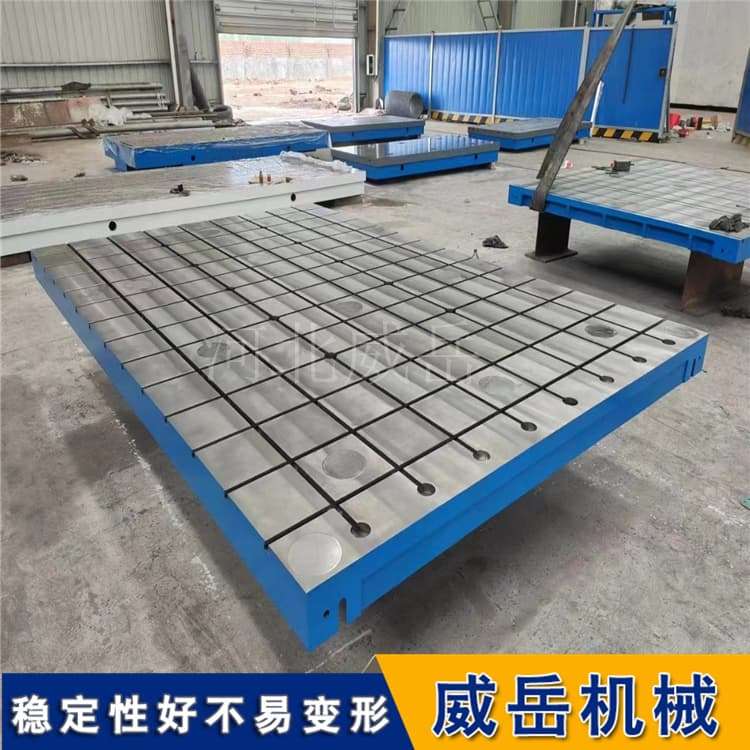

加工精度的標準化，是實現“講究用”的關鍵技術指標。好鑄鐵裝配平臺臺面經粗銑、精磨、人工刮研三重加工，平面度達到GB/T22095-2008標準0級或1級，其中0級精度平面度誤差≤0.04mm/m，1級≤0.08mm/m；臺面粗糙度Ra≤1.6μm，接觸點數≥20點/25mm2，確保裝配基準面的平整性和貼合度。同時，臺面T型槽采用銑削工藝，槽寬公差控制在±0.02mm，槽距公差±0.03mm，槽壁垂直度≤0.01mm/m，可適配M8-M30規格的T型螺栓和工裝夾具，實現工件的快定點與牢固鎖緊。

結構設計的技術優化，進一步提升了平臺的實用性和穩定性。平臺采用箱型結構，內部布置密集加強筋，筋板厚度≥20mm，間距≤300mm，確保臺面受力均勻，承重能力可達10-50t/m2，可適配重型設備（如機床、減速機）的裝配需求；臺面邊緣采用45°倒角處理，倒角半徑R3-R5，避免銳邊劃傷工件和操作人員，同時增強臺面邊緣剛性。

從“湊合用”到“講究用”，本質是裝配基準從“無標準”到“標準化”的技術升級。鑄鐵裝配平臺通過材質、時效、加工、結構的四重技術優化，將裝配基準誤差控制在毫厘之間，使工件裝配同軸度誤差≤0.05mm，平行度誤差≤0.03mm，返工率降至2%以下，大幅提升裝配效率和產品合格率。對于追求裝配的車間而言，選用標準化鑄鐵裝配平臺，不是簡單的設備更換，而是實現車間精度體系升級、提升核心競爭力的關鍵一步。

威岳機械謝總15350773479
