常州振華高固水性環氧漆ZPGuard 6185W

對鋼鐵材質具有優異的附著力；

具有優異的耐腐蝕性能；

減少在密閉空間施工時火災及爆炸危險。

設 計 用 途：

可用于鋼結構或混凝土，抵御氧氣與水分的侵蝕，提供防腐蝕性保護；

可與環氧富鋅底漆配套做中途漆，用于港機、橋梁、風電、電力等設備設施。

物 理 參 數：

顏 色 灰色或鐵紅色

光 澤 平光

體積固體含量 72±2%

比 重 約 1.4Kg/升

典型膜厚與

理論涂布率

典型

干膜厚度（μm） 100 150 200

濕膜厚度（μm） 139 208 278

理論涂布率（m 2 /L） 7.2 4.8 3.6

實際涂布率 考慮一定的損耗系數

C VOC 含量 ≤10g/L

施 工 詳 述：

適用底材與

表面處理

所有施工表面應用適當的清潔劑除去施工表面所有的油脂、污跡，保持施工表

面清潔干燥，無污染物。

裸鋼表面：噴射清理到 Sa 2.5 級（ISO 8501-1）或動力工具除銹到 St3 級，

保持表面清潔干燥。

施工和固化

環境條件

施工表面必須保持清潔、干燥。室外涂裝必須天氣晴好，氣溫不可低于 5℃。

底材表面溫度必須高于露點至少 3℃以避免水汽凝結，相對濕度不超過 80%。

施工和干燥期間應保證良好的通風，尤其是在干燥期間確保已涂表面的各個部

位都有良好的通風是非常重要的。

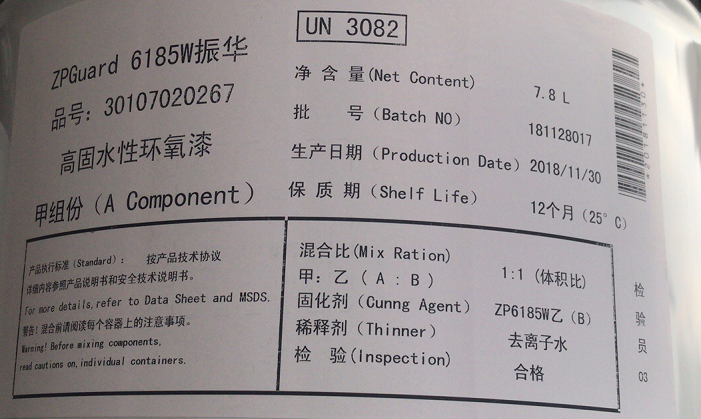

施工參數 混合比 甲（基料）：乙（固化劑）=1：1（體積比）

混合后使用期 2 小時（20℃）

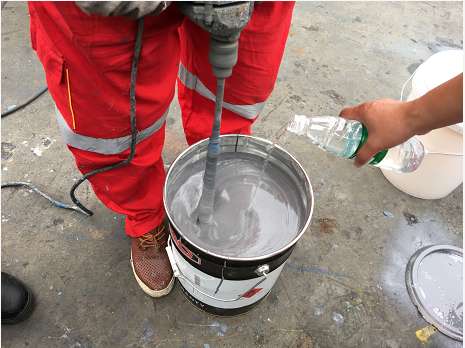

稀釋劑/清洗劑 去離子水、蒸餾水或潔凈自來水

稀釋比例 5-20%
