4、與金屬搪瓷熱膨脹系數一致，固化后收縮率低，不超過0.02%，按ASTM E228測試熱膨脹率為28.3ppm/℃。
| 產品名稱 | 狀態 | 操作時限 (25℃) | 固化時間 (25℃) | 應 用 范 圍 |
| BD402高溫搪瓷反應釜 修補劑 | 膏狀 | 30min | 24h | 雙組份，用于反應溫度高的搪瓷反應釜搪瓷襯里的修補和防護，有效抵御酸（）、堿及物料的侵蝕和沖刷磨損。 |
| 顏色 | 密度 (g/cm 3 ) | 抗壓強度 (kg/cm 2 ) GB1041-2008 | 拉伸強度 (kg/cm 2 ) GB6329-1999 | 剪切強度 (kg/cm 2 ) GB7124-2009 | 彎曲強度 (kg/cm 2 ) GB1042-2008 | 固化后硬度 （Shore D） ASTM-D-2556 | 液態建議使用溫度 （℃） |
| 灰 | 2.0 | 992 | 378 | 136 | 462 | 82 | -60～120 |

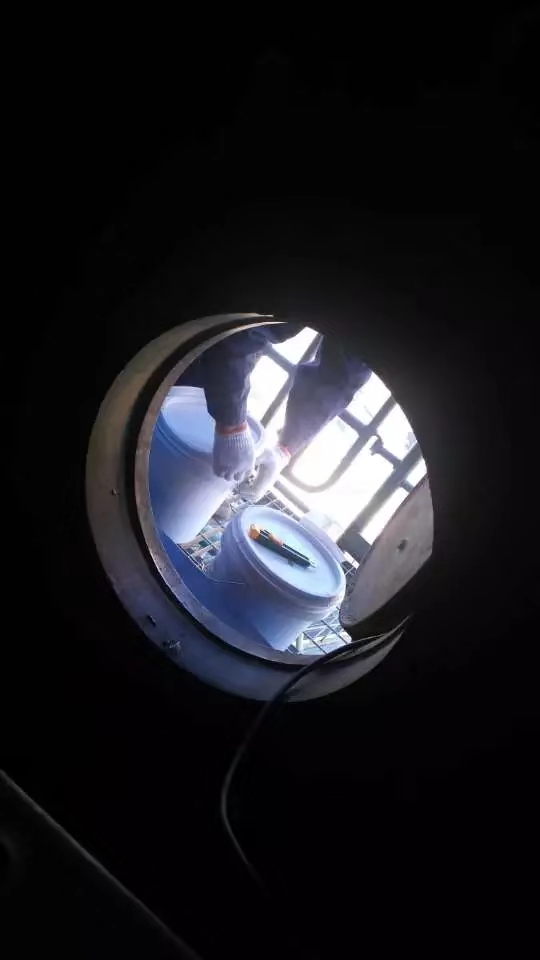

1、表面處理：對待修部位表面進行清理并露出新鮮基材，然后對新鮮基材進行粗化處理，最后用清洗劑清除表面浮塵或油漬后晾
置干燥；
2、配制：按重量比 A:B 適量的 A、B 兩種組份混合并攪拌均勻。配制好的材料要在規定操作時限內用完(也就是在材料開始
發粘前用完)，収粘發硬后的材料丌可再用；
3、涂敷：將混合好的材料涂敷于待修部位并壓實，使之不基材充分浸潤，根據工況要求用十字交叉法涂敷 2～3 遍；
4、固化：25℃固化 24 小時后可投入輕負荷使用，施工環境溫度過低時可采用加熱或延長固化時間的方式來完成固化。
5、檢測：待涂層完全固化后，用電火花檢測儀進行漏點檢查，収現漏點后要對其進行修補；修補時要用角磨機擴大漏點并露出基
材，然后按 2～4 步叏適量涂層材料進行修補。待修補點固化后再進行漏點檢查，確保設備投入使用前涂層無任何漏點。
在線留言
點擊留言
