產品介紹

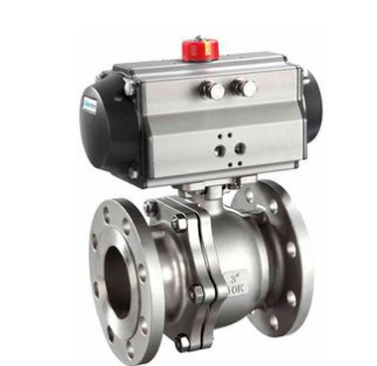

Q641F法蘭氣動球閥由氣動活塞式執行機構和法蘭球閥組成,包括軟密封球閥和硬密封、浮動式和固定式球閥。氣動執行器以壓縮空氣為動力源，通過電磁閥可實現對閥門開關控制。該球閥采用直通型鑄造閥體，球面經特殊工藝加工和硬化處理，使其表面平滑耐磨，具有壽命長、結構緊湊、動作可靠、流通能力大、流阻系數小、安裝方便及良好的切斷性能等特點。

特點

1、可在頂部、底部安裝手動操作機構。

2、齒輪式雙活塞，輸出力矩大，體積小。

3、氣缸選用鋁金材料，重量輕、外形美觀。

4、齒條式連接可調節開啟角度、額定流量。

5、IS05211標準連接為產品的安裝更換提供了方便。

6、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作（可選防爆）。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

零部件材料

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯、對位聚苯
	填料	聚四氟乙烯、柔性石墨

性能規范

適用工況	適用介質	蒸汽、水、油品	硝酸類	醋酸類
	適用溫度	-28℃ - 300℃
執行器	型號	DA/SR系列、GTD/GTE系列、QGSY系列等
	氣源壓力	0.4-0.7MPa

試驗壓力

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級（class）			JIS(Mpa)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

外形鏈接尺寸

公稱通徑 DN(mm)	尺寸(mm)															執行器型號
	1.6MPa					2.5MPa					4.0MPa					執行器型號
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、系列執行器以上選配僅供參考具體選區用根據實際要求
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	140	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	150	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	180	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	200	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
65	220	180	145	18	4-18	222	180	145	22	8-18	290	290	145	22	8-18
80	250	195	160	20	8-18	241	195	160	22	8-18	310	310	160	22	8-18
100	280	215	180	20	8-18	305	230	190	24	8-23	350	350	190	24	8-23
125	320	245	210	22	8-18	356	270	220	28	8-25	400	270	220	28	8-25
150	360	280	240	24	8-23	394	300	250	30	8-25	480	300	250	30	8-25
200	400	335	295	28	12-23	457	360	310	34	12-25	600	375	320	38	12-30
