大型鑄鐵平臺：整塊款與拼接款全的面對比
一、整塊鑄鐵平臺（一體鑄造）
適用尺寸
常規單塊大受鑄造、運輸、熱處理限制，市面常規一體平臺長寬大多 **≤4000×2000mm**，超過這個尺寸很難做整塊。
優勢
平面精度穩定性強：無拼接縫，不存在接縫高低差，劃線、精的密檢測、三坐標基準使用首的選；
剛性統一：整體鑄件應力分布均勻，長期承重不易局部變形；
無滲漏：焊接、裝配用油 / 冷卻液不會從縫隙漏出；
維護簡單：不用定期復檢拼接螺栓、校正接縫平面。
短板
尺寸上限低，超大工件無法使用；
鑄造、退火、機床加工設備門檻高，生產成本更高；
運輸受限：超長超寬超重，物流成本高，部分廠區大門、電梯無法進場；
維修成本高：局部磕碰損傷，整塊平面都需重新刮研。

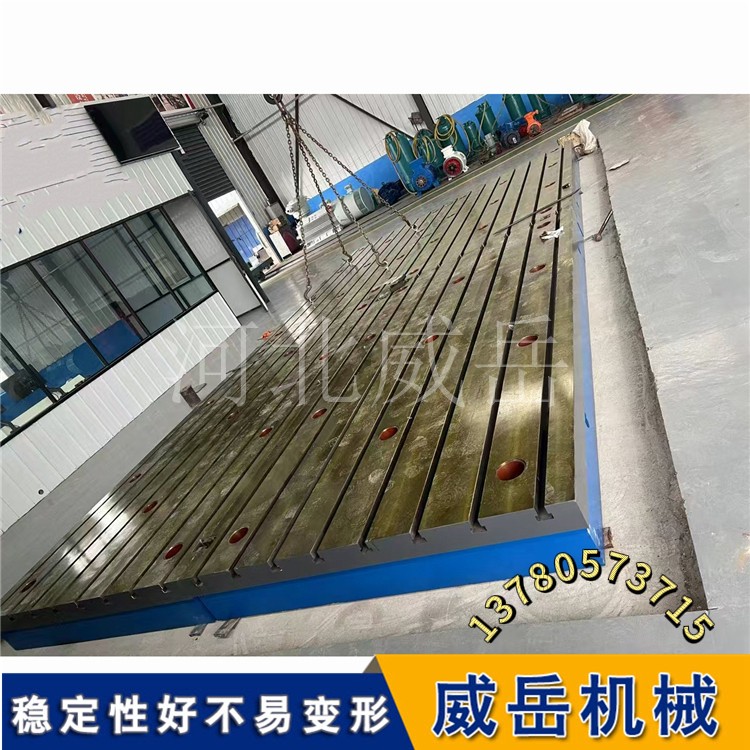

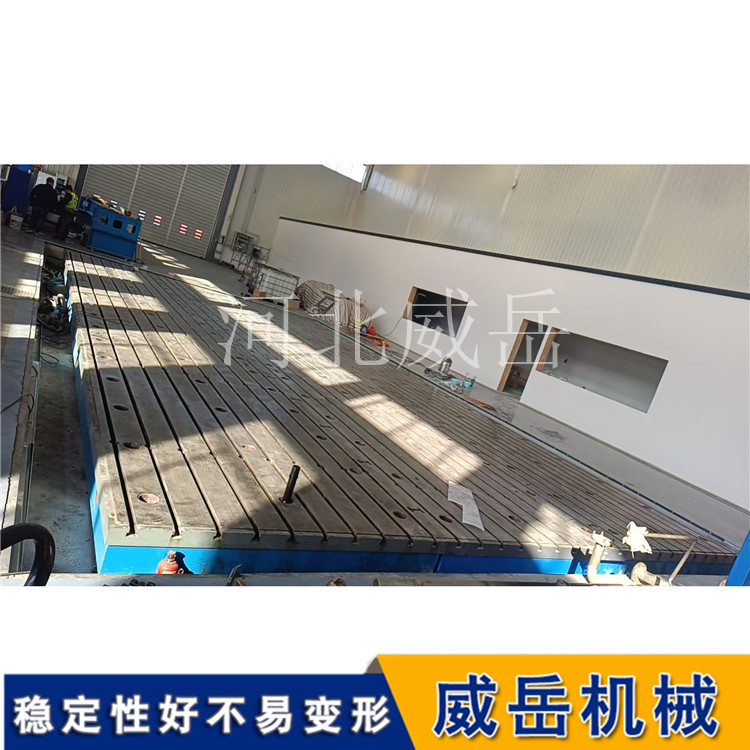

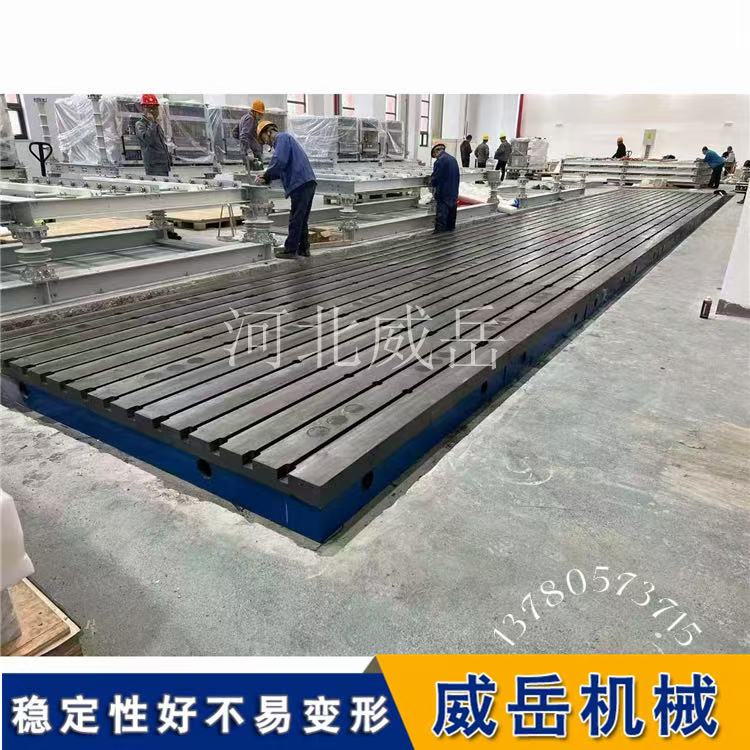

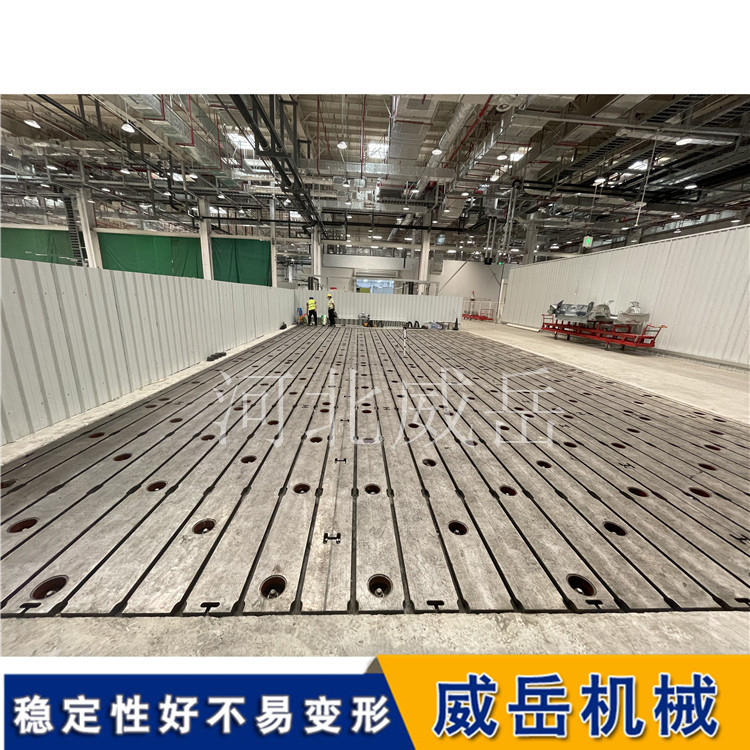

二、拼接鑄鐵平臺（多塊組合）
結構原理
由 2 塊及以上標準單塊鑄鐵平臺，通過拼接槽、銷、緊固螺栓組裝成整體，底部搭配鑄鐵地軌 / 支撐墊塊調平，單塊單元常規尺寸 1000×2000、2000×3000、2000×4000mm，按需組合任意長寬。
適用場景
車間大型裝配、重型焊接、機床底座、整車檢測、大型模具調試，尺寸4 米以上幾乎全部采用拼接式。
優勢
尺寸無上限：可拼接 6m、8m、10m 甚至幾十米超長地平臺；
生產運輸靈活：分塊鑄造、分車運輸，窄門、小型車間均可進場；
性價比高：單塊鑄件難度低，造價低于同尺寸整塊一體平臺；
便于維修更換：某一塊磨損變形，單獨拆卸更換，不用整體返修；
可拆分復用：后期車間搬遷、工位調整，能拆分重組其他規格。
短板
接縫存在精度：安裝調平不到位會出現臺階，精的密檢測需定期復測接縫；
密封差：液體容易從拼接縫隙滲漏，精的密計量、油浴工位需加裝密封膠條；
定期維護：每半年～一年需重新緊固螺栓、復測平面度，重新刮研接縫。
三、怎么選？分場景直接對照
精的密檢測、三坐標基準、高精度劃線（精度 0 級 / 00 級）
尺寸 4 米以內→優先整塊一體平臺；尺寸超 4 米，選用高精度拼接平臺，出廠統一配對刮研接縫。
重型焊接、大型設備裝配、模具組裝、電機試驗臺
尺寸偏大、精度要求中等→拼接平臺性價比高。
小型車間、狹小通道、后期可能搬遷改造
一律拼接款，拆裝轉運方便。
小型工位、實驗室精的密基準
直接整塊，避免拼接縫隙影響測量。
四、拼接平臺精度保障關鍵點
正規廠家拼接平臺不會簡單拼合，會做兩道精度處理：
拼接邊精的密銑削 + 配對刮研，兩塊拼接面貼合度達標；
裝配時配銷鎖死橫向位移，底部多點支撐調平，出廠整體檢測平面度；
高精的密款會在接縫處做過渡刮研，消除高低差，滿足常規檢測使用。
總結
小尺寸、高精度需求：整塊一體鑄鐵平臺；
大尺寸、重型工裝、控制成本、方便運輸搬遷：拼接鑄鐵平臺；
市面上絕大多數超 4 米大型工業鑄鐵平臺，均為拼接結構，整塊僅局限中小型高精度基準臺。
