鑄鐵底板是工廠車間和測試里的"平臺"，而T型槽則是鑄鐵底板的靈魂。T型槽選得好不好、安裝調試到不到位，直接影響鑄鐵底板的使用效果和精度壽命。今天，我們為大家整理了一份實用的鑄鐵底板T型槽選型+安裝調試完整實操指南，干貨滿滿，建議收藏備用！
選對T型槽，是用好鑄鐵底板的一步。很多人買底板時只看尺寸和精度，卻忽略了T型槽的選型，結果買回來發現不好用。那么，T型槽到底該怎么選？
一、T型槽規格怎么選？
T型槽的規格主要看槽口寬度，常用的有8mm、10mm、12mm、14mm、18mm、22mm、28mm等。選型的核心原則是：根據大夾緊力和螺栓規格來選。
- 輕型應用（夾緊力小于1噸）：選8-12mm槽口，配M6-M10的T型螺栓，適合小型工件裝夾、檢測平臺等場景。
- 中型應用（夾緊力1-5噸）：選14-18mm槽口，配M12-M16的T型螺栓，適合一般機械加工、設備安裝等場景。
- 重型應用（夾緊力5噸以上）：選22-28mm槽口，配M20-M24的T型螺栓，適合大型設備安裝、重型工件加工等場景。
這里要提醒大家，T型槽不是越大越好。槽口太大，螺栓規格大，但數量少，反而可能因為固定點不夠而影響裝夾穩定性。應根據實際需要選擇合適的規格，兼顧強度和靈活性。
二、T型槽間距怎么定？
T型槽的間距決定了裝夾的靈活性和底板的剛性。間距越小，槽越多，裝夾越靈活，但對底板剛性的削弱也越大。
- 高精度檢測、精裝配場景：建議選100-125mm間距，槽多、定位靈活，方便各種尺寸的工件裝夾。
- 一般機械加工、設備安裝場景：建議選160-200mm間距，兼顧剛性和靈活性，是常用的選擇。
- 重型載荷、大尺寸工件場景：建議選250mm以上間距，減少槽的數量，保證底板剛性。
另外，還要注意T型槽的邊緣距離。外側的T型槽到底板邊緣的距離不能太小，否則邊緣部分剛性不足，容易變形。一般來說，邊緣距離不應小于槽口寬度的5-8倍。
三、T型槽布置形式選哪種？
T型槽的布置形式主要有三種：平行槽、十字槽、網格槽，各有各的適用場景。

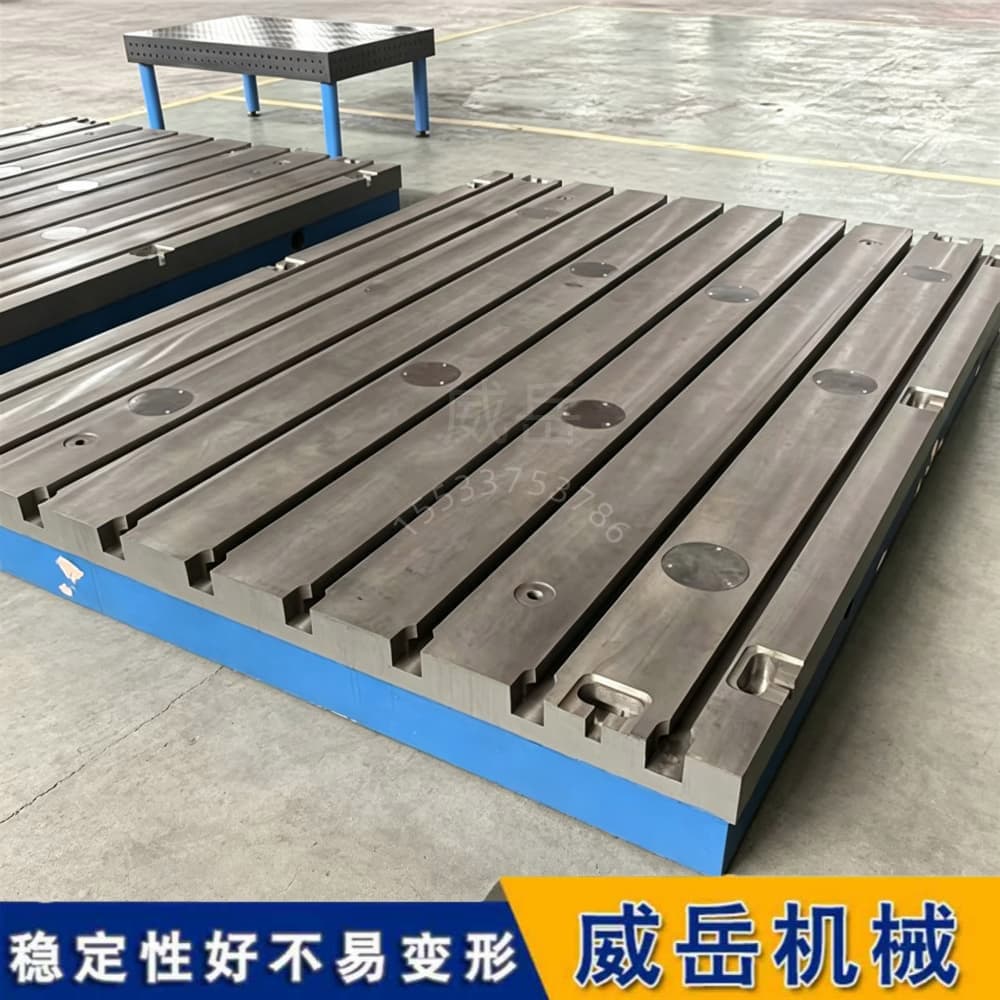

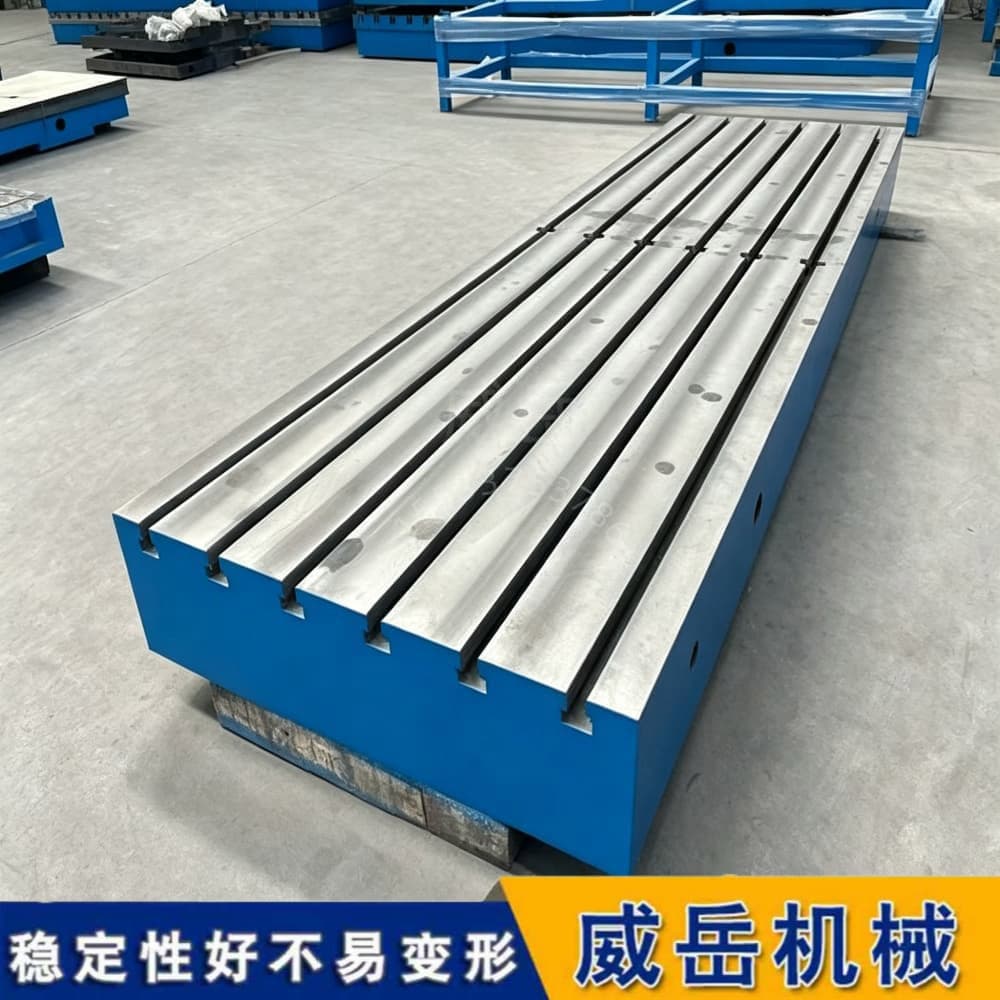

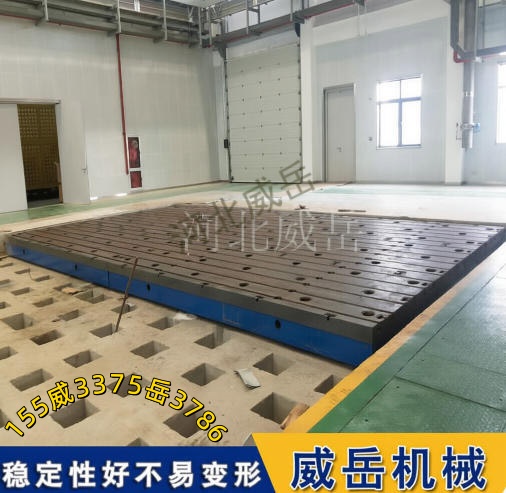

- 平行槽：所有T型槽沿一個方向平行排列，是常見、經濟的形式。適合大多數應用場景，特別是工件只需要一個方向調整的情況。
- 十字槽：在平行槽的基礎上，增加1-2條橫向槽，形成十字交叉。適合需要兩個方向定位的場景，比如檢測平臺、裝配平臺等。

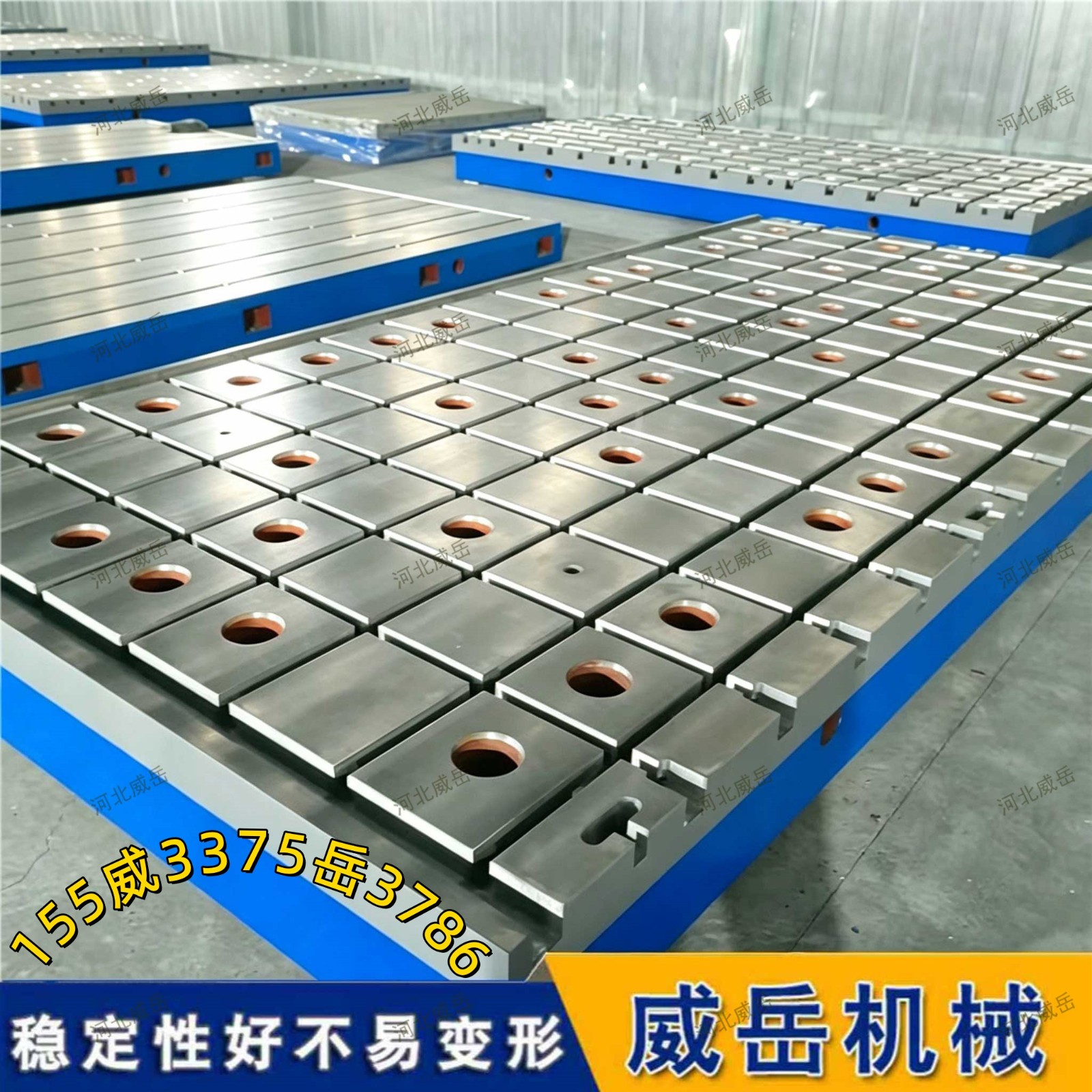

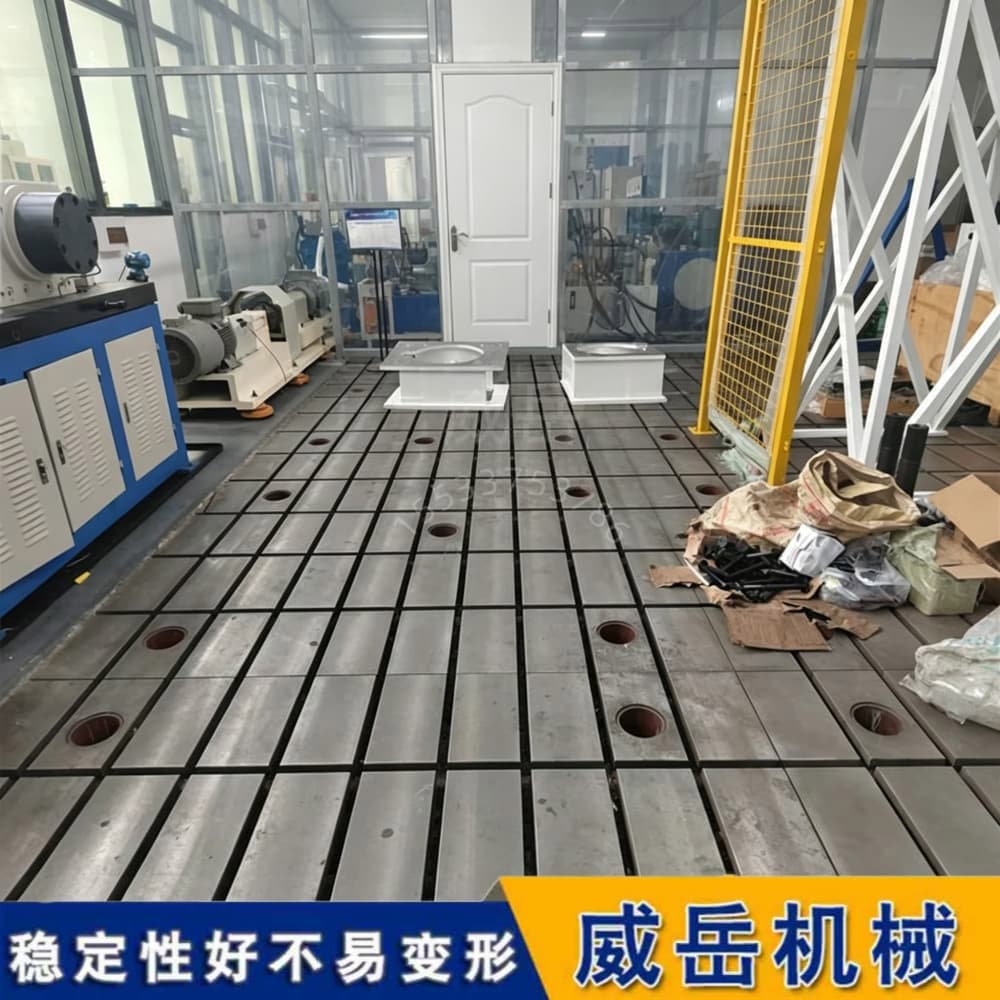

- 網格槽：縱橫交錯形成網格狀，靈活性高，任意位置都能固定。但加工難度大、成本高，適合對靈活性要求高的特殊場景。
對于大多數用戶來說，平行槽或十字槽就足夠用了，不必盲目追求網格槽而增加不必要的成本。
選好了T型槽鑄鐵底板，接下來就是安裝調試了。安裝調試是個技術活，步驟對了，精度才有保障。
一步：安裝前準備工作
1. 選址：找一個遠離振動源、溫度穩定、地面堅實的地方。如果地面是普通水泥地，建議做一個混凝土地基，承載力不夠的話底板容易下沉。
2. 工具準備：高精度水平儀（建議0.02mm/m精度）、可調墊鐵（數量根據底板大小定，一般6-12個）、扳手、塞尺、清潔布等。
3. 開箱檢查：底板到貨后，先檢查外觀有沒有磕碰、損傷，工作面有沒有銹蝕。然后用防銹油把工作面擦拭干凈，準備安裝。
二步：墊鐵布置與就位
1. 墊鐵布置：把可調墊鐵擺放在預定位置。記住一個原則：墊鐵要放在底板的筋板正下方，這樣支撐效果好。四個角有，中間根據底板長度均勻布置，一般每隔800-1000mm放一個。
2. 吊裝就位：用行車或叉車把底板吊起來，平穩地放在墊鐵上。吊裝時要注意保護工作面，不要讓鋼絲繩直接接觸工作面。就位后，把每個墊鐵都輕輕擰緊，讓底板初步受力。
三步：粗調水平
1. 先調縱向：把水平儀沿底板長度方向放在中間位置，看氣泡偏移情況。調整兩端的墊鐵，把縱向水平大致調平。
2. 再調橫向：把水平儀沿寬度方向放在中間，調整左右兩側的墊鐵，把橫向水平大致調平。
3. 反復調整：縱橫兩個方向交替調整，直到水平儀氣泡基本居中。粗調不用追求太精，差不多就行，為精調打基礎。
四步：精調水平（關鍵步驟）
精調是整個安裝過程的核心，一定要耐心細致。用"五點法"進行調整：
1. 在底板上選五個測量點：四個角各一個，一個。
2. 先測四個角的數值，記錄下來，看哪里高哪里低。
3. 從高點開始，逐個調整墊鐵，讓各個點的高度差逐步縮小。
4. 每調整一次墊鐵，都要重新測量所有點的數值，因為調整一個點會影響周圍的點。
5. 反復測量、反復調整，直到所有點的平面度誤差都在允許范圍內。
這里有個小技巧：調整時不要一次調太多，每次微調一點點，多調幾次。而且要按順序調整，不要東調一下西調一下，否則容易越調越亂。
五步：精度檢測與驗收
水平調好了，還要做的精度檢測，確保底板符合要求。主要檢測這幾項：
1. 平面度：就是工作面的平整程度，用水平儀或打表法測量，對照精度等級看是否達標。
2. 水平度：底板整體的水平程度，一般要求在0.05mm/m以內，高精度要求更高。
3. T型槽精度：包括槽的直線度、槽距公差、槽壁垂直度等，用百分表或專用檢具測量。
4. 側面垂直度：如果側面也加工了，還要檢測側面對工作面的垂直度。
所有檢測項目都合格了，才算安裝調試完成。檢測數據好記錄下來，以后定期校準的時候可以對比。
六步：固定與后期維護
1. 固定：如果是長期固定使用，可以用地腳螺栓+灌漿的方式固定。灌漿前一定要再確認一遍精度，灌漿固化后就調不了了。如果可能會搬遷，不灌漿也可以，直接用墊鐵支撐。
2. 日常維護：平時用完把工作面擦干凈，涂上防銹油。T型槽里的鐵屑雜物要及時清理，防止劃傷槽壁。
3. 定期校準：建議每年校準一次精度。如果搬過家、受過撞擊，要隨時校準。
以上就是鑄鐵底板T型槽選型和安裝調試的完整實操指南。從選型到安裝再到維護，每個環節都講透了。只要按照這個指南操作，相信大家都能把鑄鐵底板用好、用精。覺得有用的話，趕緊收藏起來吧！
