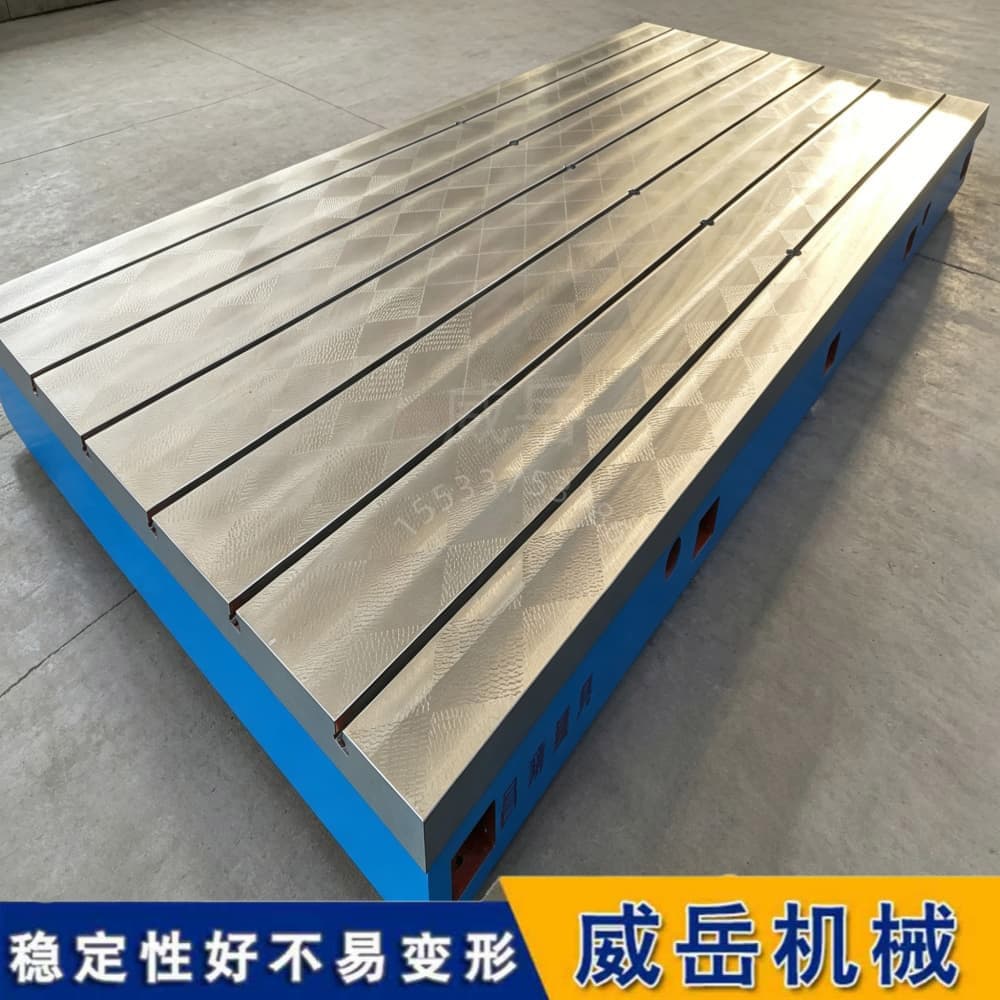

T型槽是T型槽鑄鐵平臺的核心核心，平臺所有工裝功能、裝夾效果、使用適配性都由槽體規格決定。不懂T型槽國標規格、不會精選型，易出現夾具不匹配、裝夾不穩固、槽體變形、作業精度差等問題。本文完整詳解T型槽國標參數、選型標準與實戰應用技巧，幫助用戶精匹配工況，大化發揮平臺工裝價值。

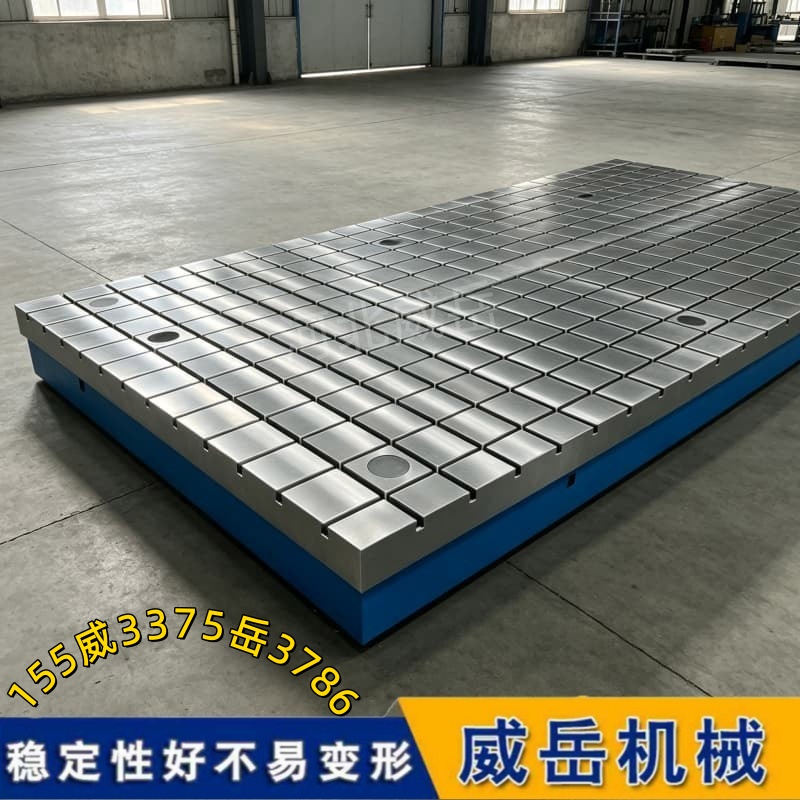

目前行業通用國標為GB/T 15828-2015，標準統一規范了工業T型槽的所有核心參數。國標規定常用槽寬規格為14mm、18mm、22mm、28mm、36mm、42mm，每個規格對應匹配固定型號的T型螺栓與夾具，槽體公差嚴格控制在±0.03mm，槽壁直線度、平行度誤差≤0.02mm/m。標準槽距分為100mm、150mm、200mm三種，均勻分布于臺面，保障裝夾點位靈活多樣。同時國標明確要求槽體一體鑄造成型，禁止后期切割開槽，避免槽體結構強度不足、尺寸偏差問題。

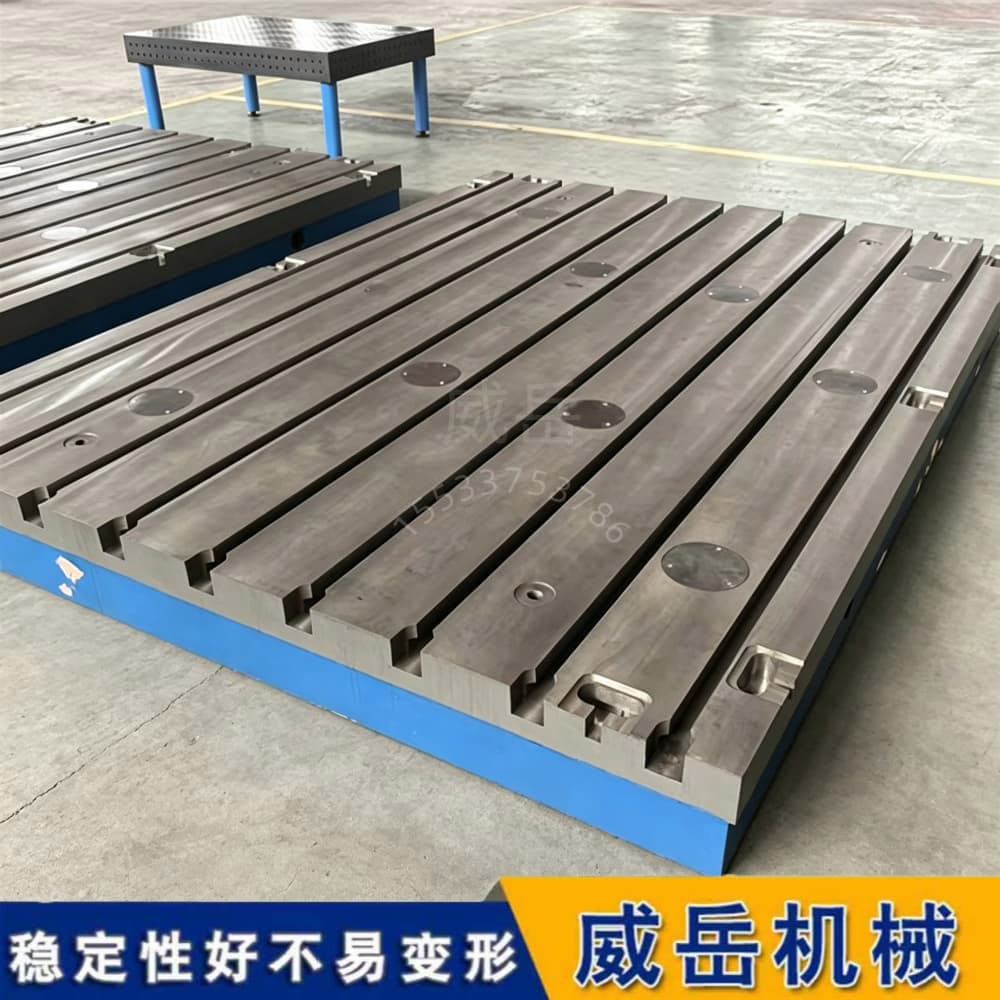

不同國標槽規格對應不同應用場景，選型需嚴格遵循工況匹配原則。14mm、18mm小型槽體，自重輕、精度高，適配小型精工件劃線、精檢測、輕型工裝裝夾，多用于實驗室、精鉗工車間。22mm、28mm中型標準槽，是工業通用規格，適配絕大多數機械加工、設備裝配、常規劃線工況，通用性強、性價比高。36mm、42mm大型重載槽，結構強度高、承重能力強，專為大型模具、重型機械、大型焊接結構件的重載裝夾工況設計，可承受高強度夾緊力與工件重力。
實戰應用中，選型還需結合工件尺寸、加工力度、精度需求綜合判斷。批量小型工件作業，優先選擇密槽距小規格槽體，提升裝夾密度；大型重型工件，優先寬槽距大規格槽體，保障裝夾穩固；精工況優先精銑國標槽，普通粗加工可選用鑄造國標槽。同時需非標槽體，非標槽尺寸偏差大、結構強度差，容易出現夾具松動、槽體開裂、定位失效等問題。精掌握國標規格與選型應用技巧，就能發揮T型槽的核心價值，讓平臺工裝效率與作業精度大幅提升。
