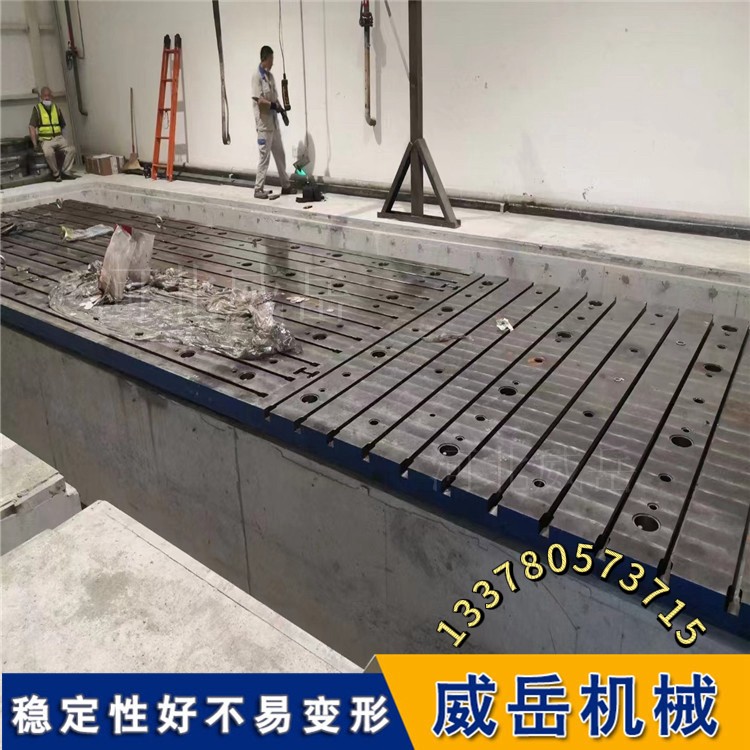

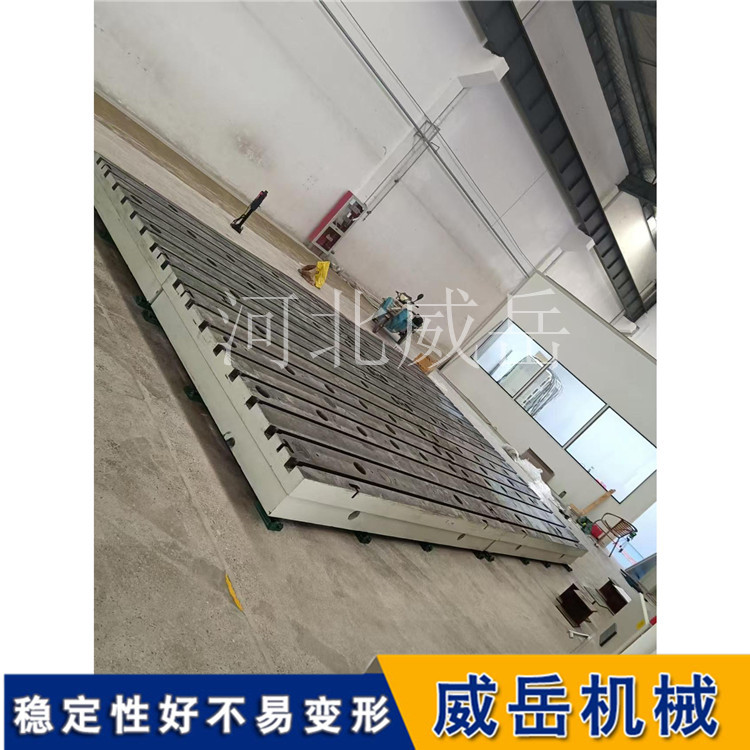

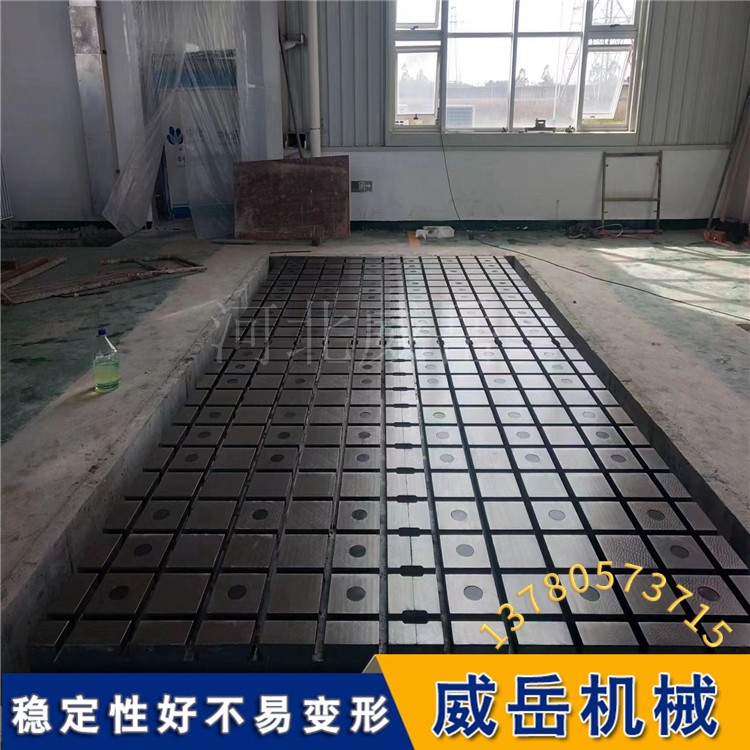

鑄鐵底板又稱鑄鐵平臺、T 型槽底板、機床基礎底板，材質多為HT200/HT250 灰鑄鐵，經兩次人工時效消除內應力，工作面銑 / 磨加工，可加工 T 型槽、螺栓孔、地腳孔，剛性強、減震好、耐磨不變形，是機械加工、裝配、檢測、試驗領域核心基礎承載工裝。
主要用途：它用在哪？
精的密測量與檢測的基準：作為理想的平面基準，用于檢測機械零件、工件的平面度、直線度等形位公差，是質量檢驗環節的“標尺”。

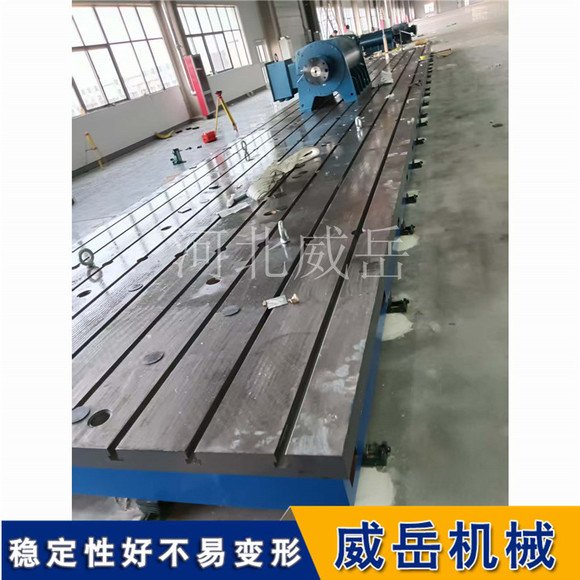

動力設備測試的“定盤星”：在發動機、電機、測功機等設備的性能測試中，鑄鐵底板用于固定設備。其材質（如HT250）具有高剛性和優異的阻尼特性，能有效吸收設備運行產生的振動，防止測試數據失真。
機械裝配與維修的工作臺：作為鉗工進行設備調試、裝配、劃線、維修的基礎平臺，確保工件在操作中的穩定性和位置精度。
焊接與試驗的承載平臺：可用作焊接工裝平臺，承受焊接熱應力；也可作為振動試驗臺的基礎，承載沖擊載荷。
檢測目的：為什么要檢測？
檢測的核心目的是驗證其精度和性能是否滿足使用要求，確保其作為“基準”的可靠性。主要包括：
驗證核心幾何精度：關鍵的是平面度，它決定了平臺工作面作為基準的準確性。依據國家標準（如GB/T 22095），不同精度等級（如0級、1級、2級）的平板有不同的平面度公差要求。
確保材料與工藝質量：通過檢測表面硬度（通常要求HB 170-240左右）、抗拉強度（如HT250材質抗拉強度≥250MPa）等指標，確保平臺有足夠的耐磨性和承載能力。同時檢查是否存在鑄造缺陷（如裂紋、砂眼）。
評估表面質量：表面粗糙度（Ra值）需控制在一定范圍內，以保證與被測工件接觸的穩定性和顯示的準確性。通常3級精度的刨削表面Ra值應不大于5μm。
模擬工作狀態下的穩定性：檢測平臺在模擬額定載荷下的撓度（變形量），確保其在重載下也能保持精度。
完整檢測流程：怎么檢？
一套完整的檢測流程，通常包括以下幾個關鍵步驟：
前期準備與環境控制
場地與清潔：將平臺放置在堅固、無振動的混凝土地面上，徹的底清潔平臺底面和安裝地面。
溫度要求：精的密檢測應在溫度相對穩定的環境中進行（如20℃±2℃），避免溫度變化導致鑄鐵變形影響精度。
精的密安裝與調平（精度前提）
支撐點布局（關鍵）：支撐點必的須位于平臺底部的加強筋交匯處（通常有標記）。嚴禁三點支撐，這會導致平臺因受力不均而永的久性扭曲變形。一般矩形平臺至少需要六個支撐點（四角+兩長邊中和央）。
調平操作：使用高精度電子水平儀或合像水平儀，先將一條長邊（X軸）調平，再調另一軸線（Y軸），需反復交叉校驗。最后沿“米”字形路線全的面檢查平面度。
核心精度項目檢驗
平面度檢驗（主要方法）：
涂色法：在平臺工作面涂上顯示劑，與一個精度更高的標準平板（或?qū)Ｓ脵z具）對研。然后觀察并統計平臺上接觸點的分布和密度。例如，0級和1級平臺要求在任意25mm×25mm的范圍內接觸點數不少于25點。
儀器測量法：使用激光干涉儀、電子水平儀等儀器，直接測量整個工作面的平面度數值，給出具體的偏差值。
其他尺寸與形位公差：使用三坐標測量機、超聲波測厚儀等設備，檢測平臺的厚度公差、T型槽精度等其他尺寸要求。
材料與表面性能檢測
使用光譜儀分析材料成分，用硬度計檢測表面硬度，用輪廓儀測量表面粗糙度。
終確認與報告出具
所有項目檢測合格后，清潔工作面并涂防銹油保護。
如果委托第三方機構（如具備CMA/CNAS資質的實驗室），會出具正式的檢測報告。
