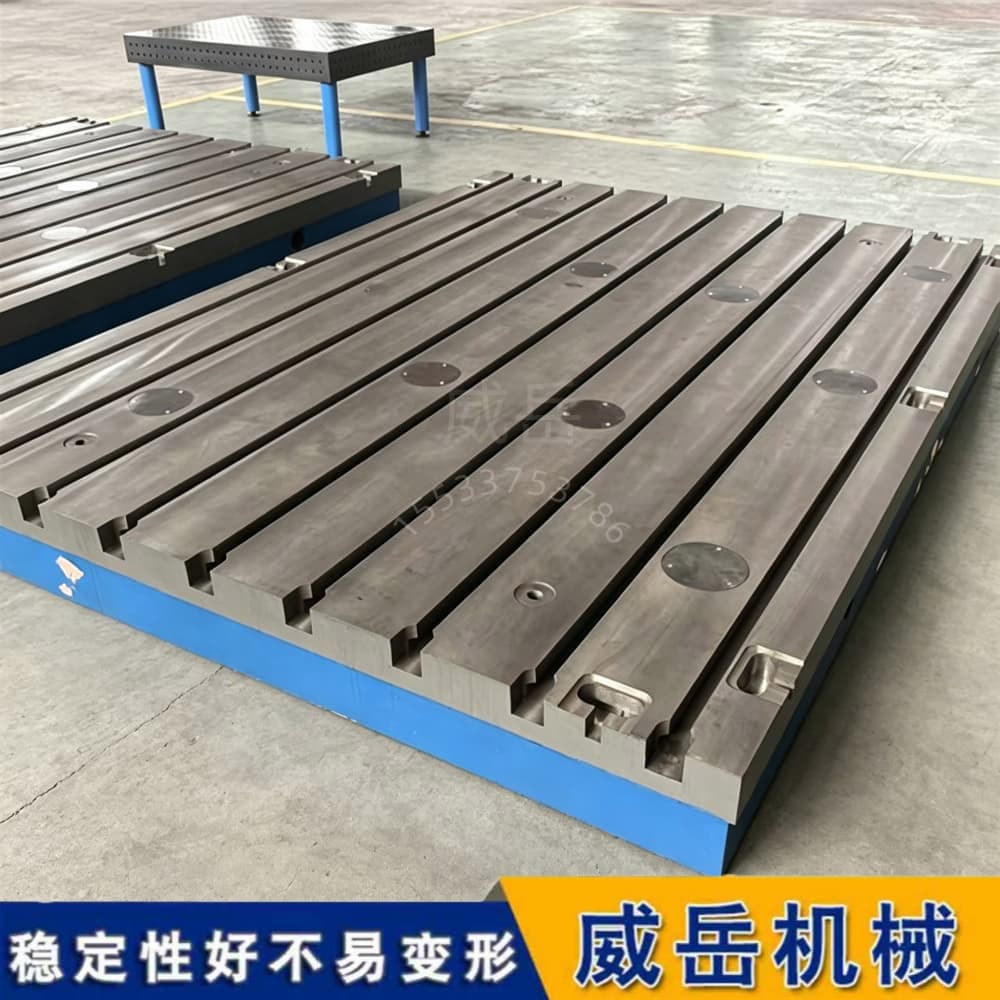

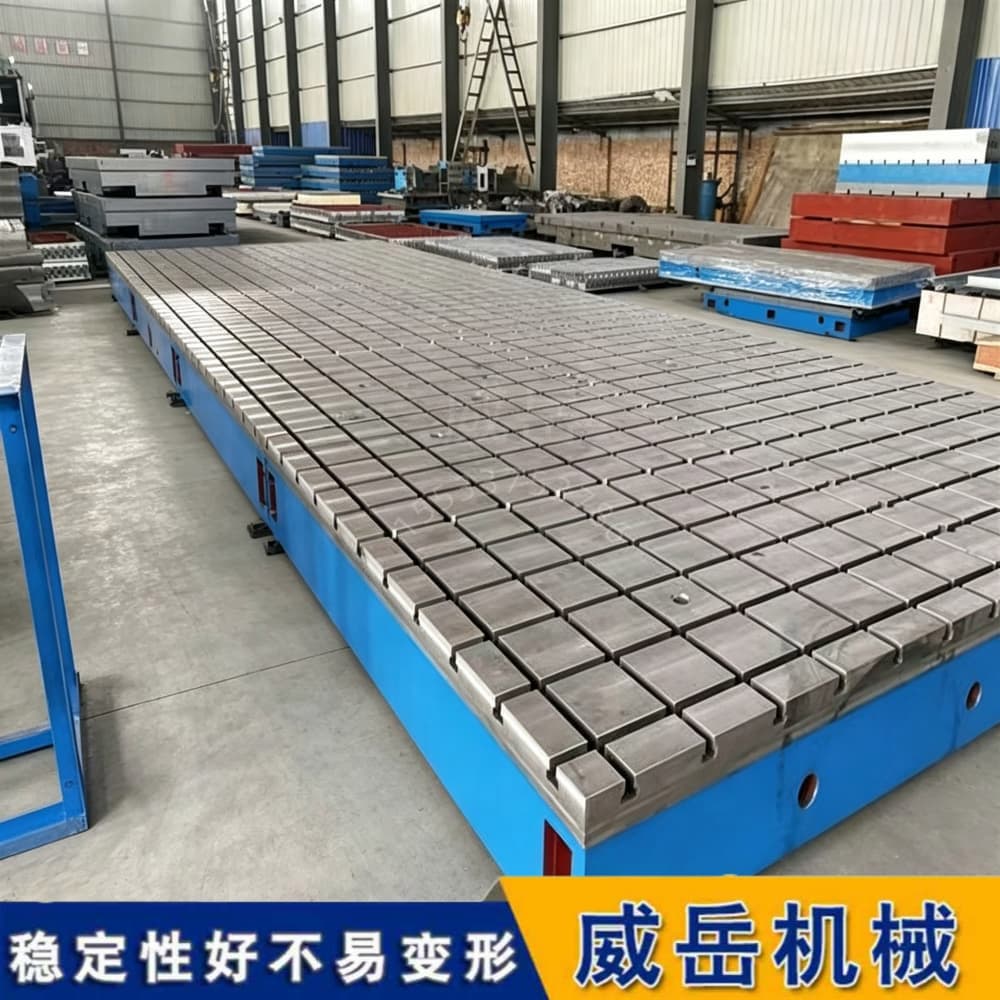

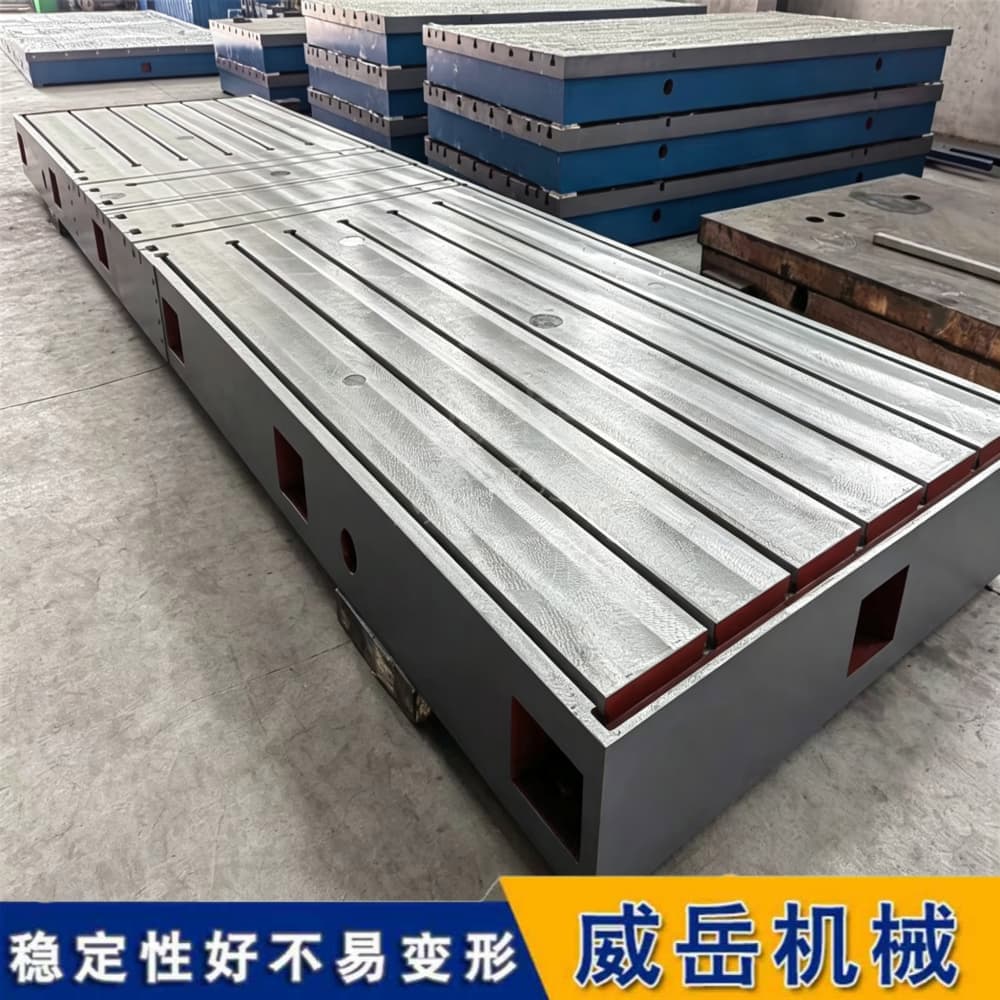

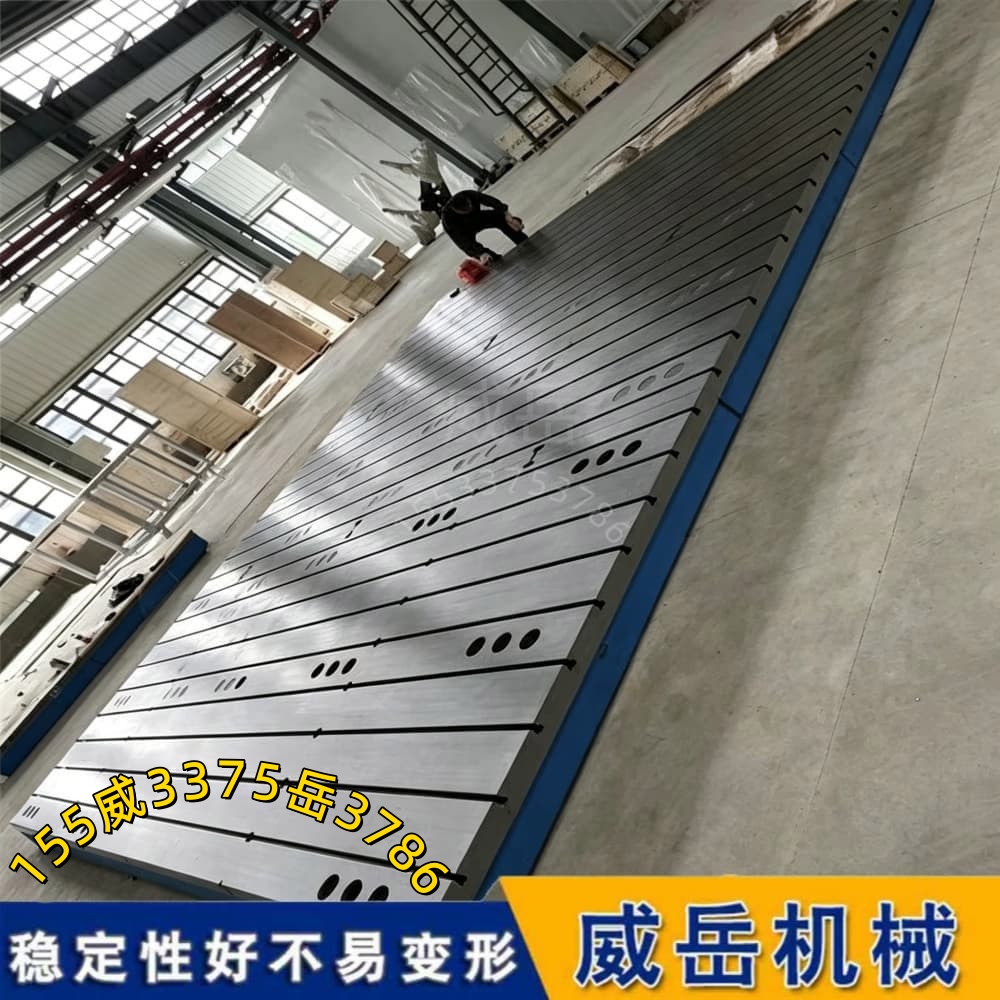

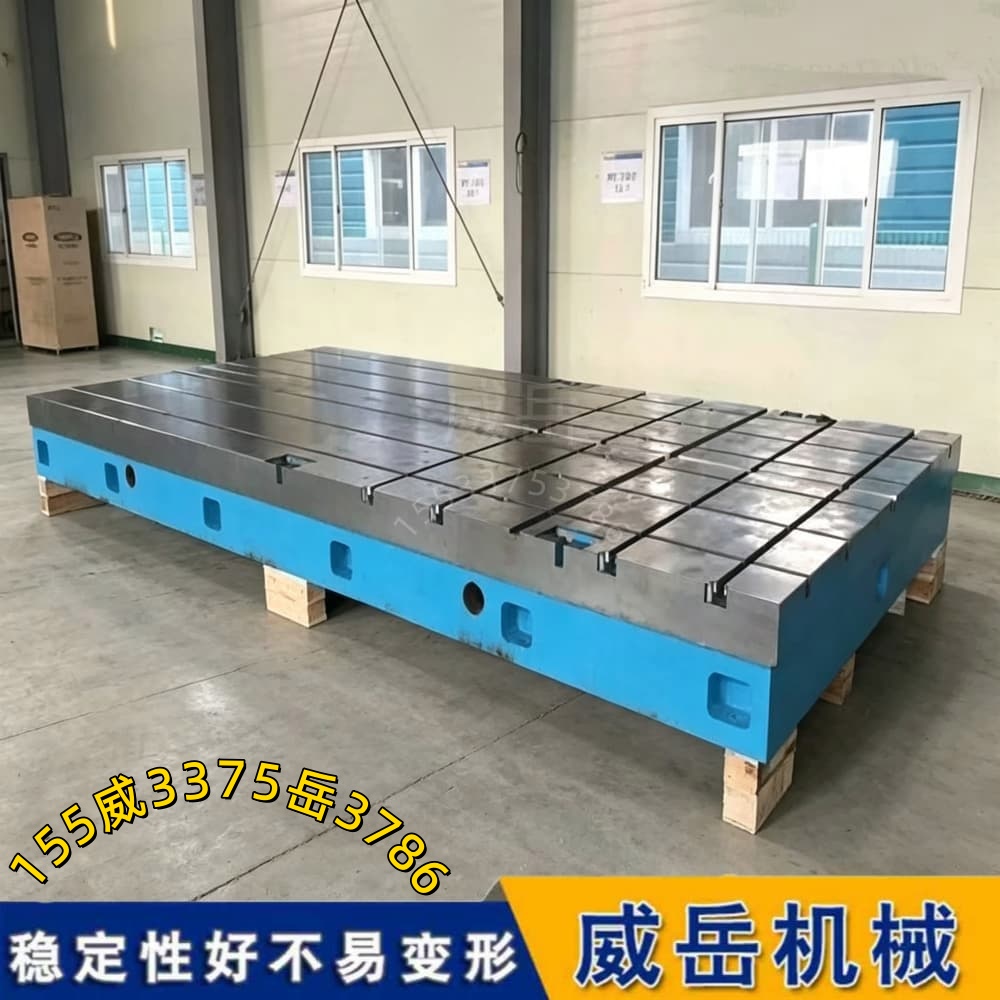

劃線平臺是機械加工車間里基礎、也不可替代的工裝設備。它的使命，就是給工件提供一個可靠的平面基準，讓技術人員能在上面準確劃出加工線、檢驗線和裝配定位線?？梢哉f，沒有劃線平臺，后續所有工序都失去了參照起點。
核心材質與工藝
劃線平臺選用灰口鑄鐵HT200至HT300，這種材料減震性好、耐磨性強，且加工性能穩定。鑄造完成后應經過兩次人工退火，內應力，否則后期易變形。工作面采用刮研工藝，平面度控制在0.02mm/1000mm以內。部分高要求場景也會采用磨削加工，表面粗糙度可達Ra0.8μm。
主要應用場景
一是零件加工前的劃線定位。鑄造件、鍛件毛坯上需要標注加工余量、孔位線、對稱軸線，這些都在劃線平臺上完成。二是裝配前的基準找正。多個零件組合裝配時，先在平臺上預裝配，確認相對位置無誤后再正式緊固。三是檢驗測量時的基準支撐。高度尺、角尺、方箱等量具都以平臺工作面為基準進行讀數。
使用與維護要點
使用前務必清潔工作面，不能有鐵屑、油污和銹蝕。劃針、劃規等工具要定期校準，避免因工具誤差導致劃線偏差。工件和量具輕拿輕放，禁止在臺面上錘擊。長期不用時涂防銹油并覆蓋木板，存放環境保持干燥，溫差不宜過大。
劃線平臺不參與切削，不承受載荷，但它決定了每一刀切在哪里。精度的起點，就在這塊鐵板上。
