電機試驗平臺是用于電機研發、生產質檢和性能驗證的專用基礎設備，其核心價值在于提供一個高精度、高穩定性的測試環境，以準確獲取電機的各項性能數據。
下面是電機試驗平臺的核心詳細參數與主要優勢：
詳細參數
1. 機械平臺參數
這部分是平臺的“骨架”，決定了測試的穩定性和精度基礎。
材質與精度：通常采用高強度鑄鐵（如HT200-HT300），精度等級可達到0級、1級、2級、3級，并按國家標準（如GB/T 22095-2008）制造。
工作面平面度：這是非常關鍵的一項指標。高精度平臺的平面度要求可控制在≤0.05mm/m以內，以避免因平臺不平導致電機安裝傾斜，從而影響扭矩、同軸度等測試結果。

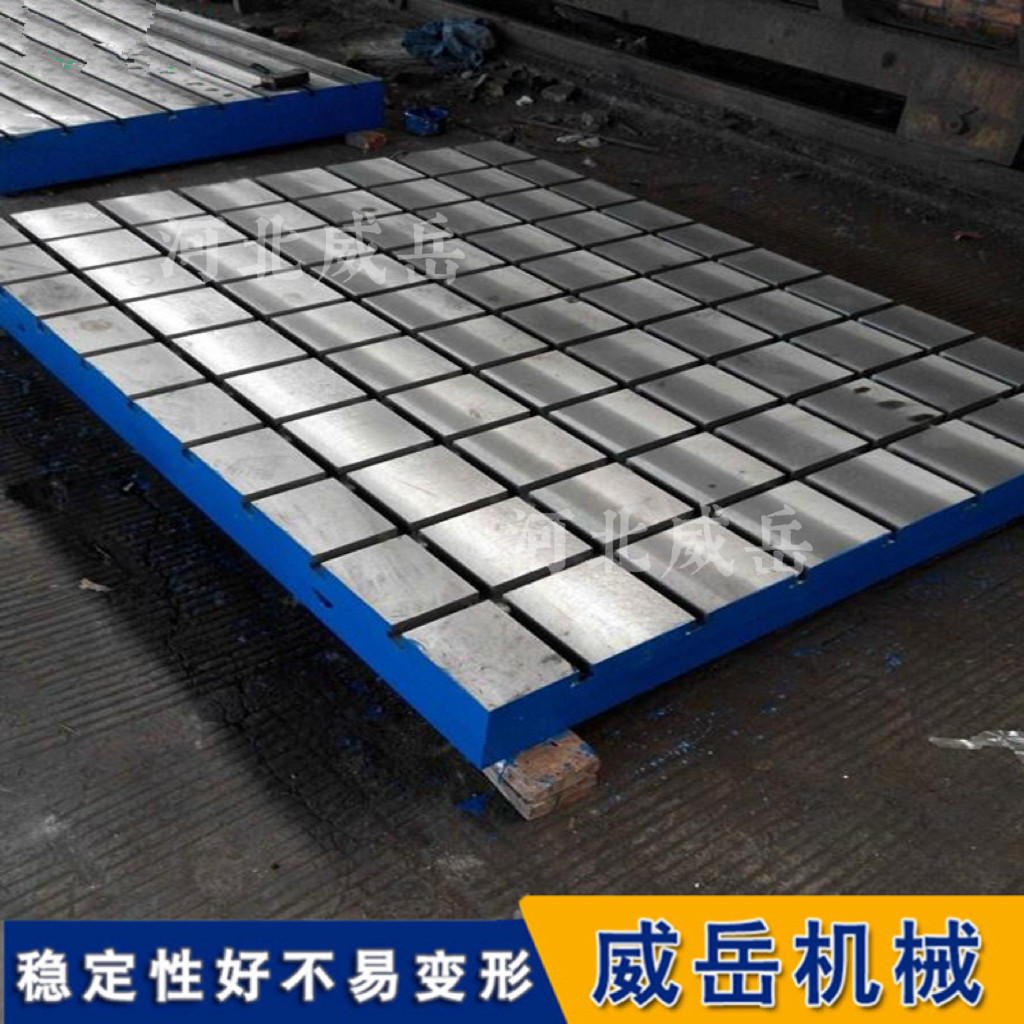

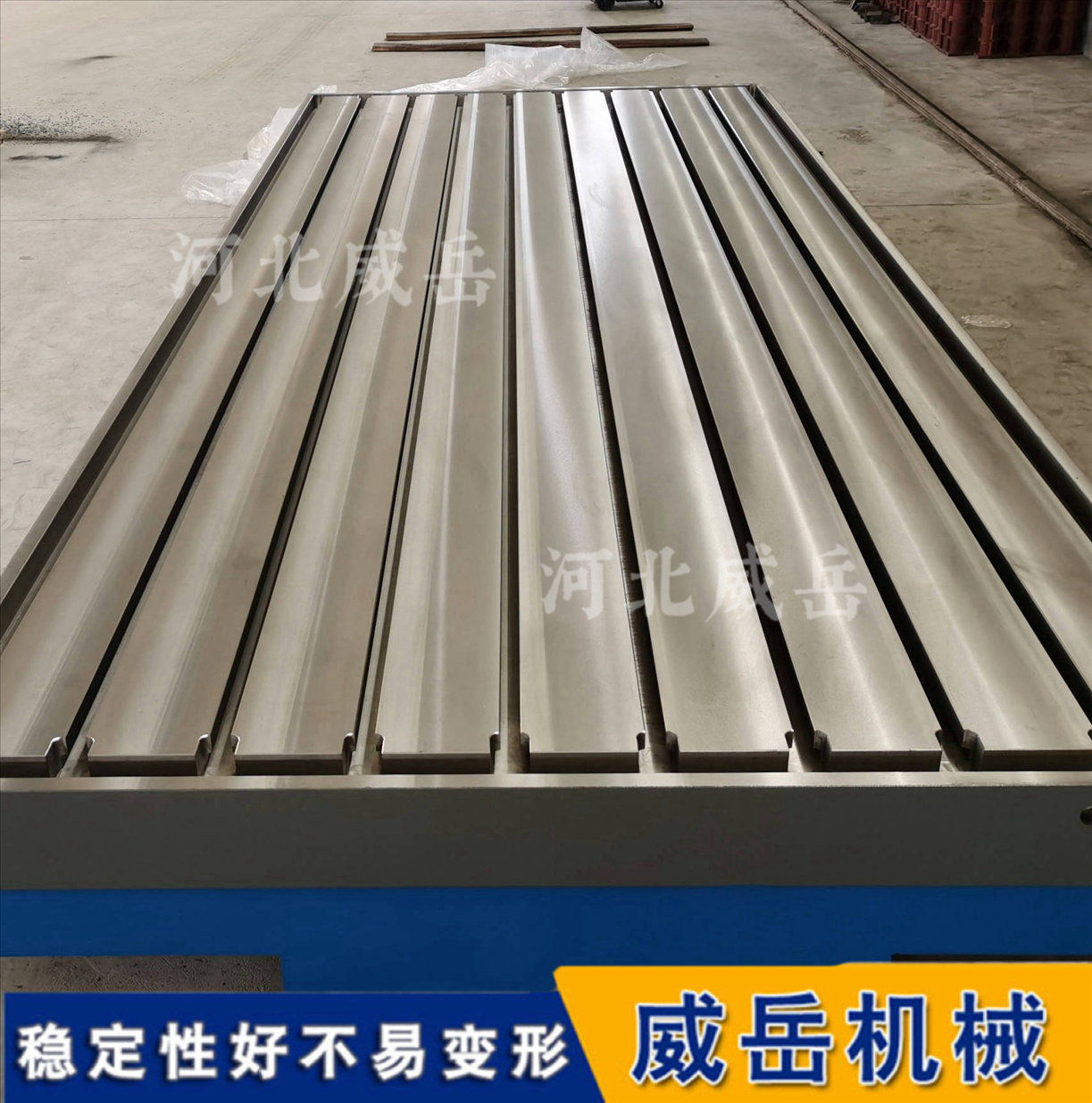

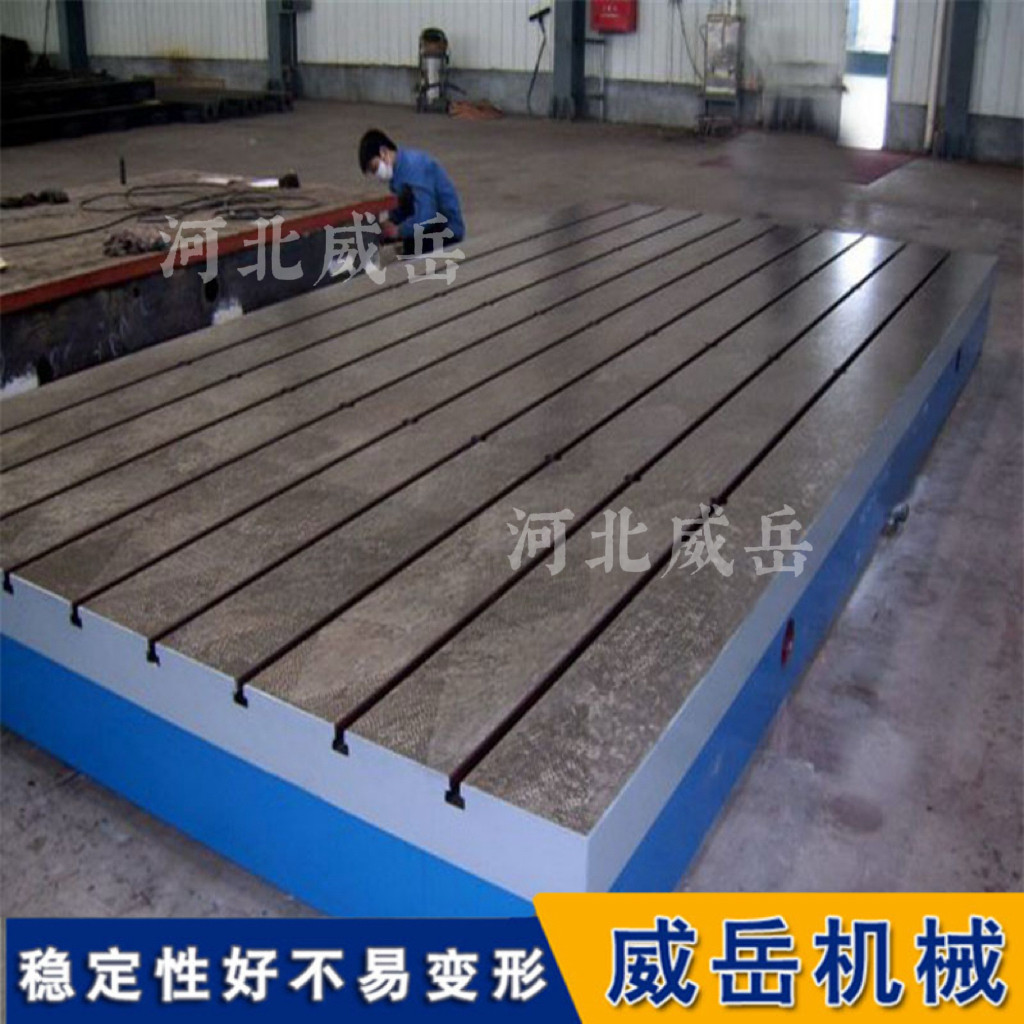

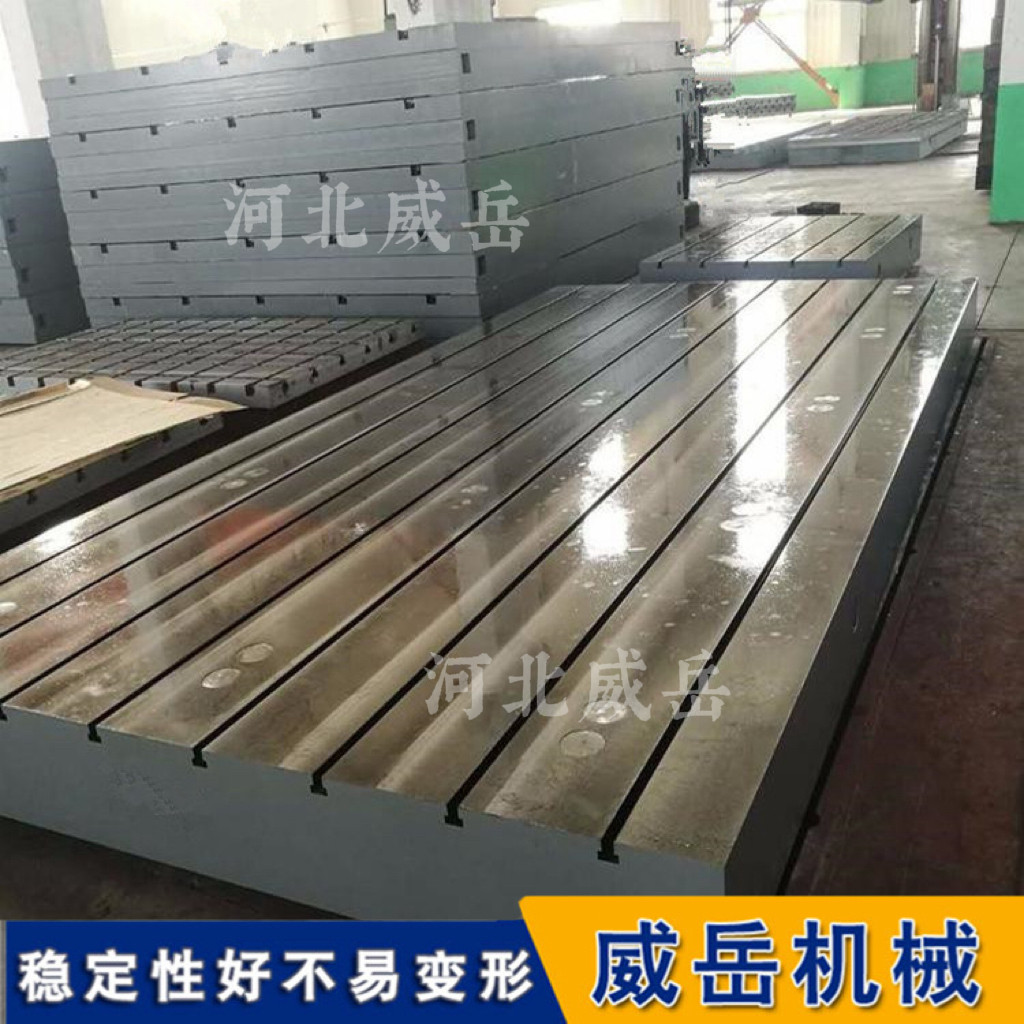

T型槽精度：平臺表面用于固定電機的T型槽，其槽寬公差需控制在±0.02mm內，槽間距公差≤0.03mm，確保電機與測試設備能精的準對中。
剛性與承載：平臺需具備高剛性，在測試中振幅需控制在0.01mm以下。常規平臺的承載范圍很廣，從500kg的小型電機到100噸的大型電機均可適配。規格尺寸也多樣，可小至100×100mm，大到6000×3000mm甚至更大。
環境條件：為保證精度，通常要求在0℃～45℃環境溫度、相對濕度不超過85%的條件下工作，并遠離強電磁場和機械振動。
2. 測試系統參數
這部分是平臺的“大腦”，負責采集和分析數據。
測試項目：可以完成空載試驗、堵轉試驗、加載試驗、效率試驗、溫升試驗、絕緣電阻測量、直流電阻測量等多種測試。
測量精度：高精度系統的各項測量指標如下：
電參數（電壓、電流、功率）精度：可達 0.2級 至 0.5級
轉矩、轉速精度：可達 0.2級
溫度精度：可達 0.5級
功率范圍：平臺覆蓋的電機功率范圍廣，從0.5kW的伺服電機到2MW（兆瓦）級的風力發電機都能測試。部分大型綜合試驗臺甚至可滿足高達15000kW電機的測試需求。
核心優勢
1. 高精度與高穩定性，確保數據可靠
平臺采用經過嚴格時效處理的鑄鐵材料，內部結構穩定，不易變形。配合高精度的測量傳感器，能夠為研發和質檢提供真實、可靠的測試數據，這是優化電機設計、提升產品質量的基礎。
2. “三棲”全能，一臺多用性價比高
同一個平臺可以完的美適配研發、生產、質檢三大核心場景：
研發端：作為新品開發的高精度試驗基準，驗證樣機性能。
生產端：作為堅固的裝配工裝，承載重型電機進行組裝作業。
質檢端：作為平穩的檢測工位，完成出廠前的標準化性能篩查。
這能有效幫助企業節省設備采購成本與車間空間。
3. 智能化與自動化，提升測試效率
現代試驗平臺普遍集成了計算機數據采集與控制系統。它能自動生成“電機特性曲線”等圖表，并能存儲、分析、回放歷史數據。例如，在新能源汽車領域，先進平臺能將驅動電機的效率標定時間縮短40%。
4. 節能環保，降低長期運行成本
針對大功率電機測試，先進平臺采用四象限變頻回饋技術，可將測試中產生的電能回饋至電網，節能效率超過65%。對于大功率電機頻繁測試的場景，長期下來能節省非常可觀的電費。
5. 模擬復雜工況，適應性強
通過模塊化設計，平臺能靈活模擬各種復雜、惡劣的工況，例如：
動態負載模擬：可模擬從0到15000rpm轉速范圍內的任意負載曲線，復現汽車加速、爬坡等實際路況。
環境模擬：可配合環境箱，在-40℃至120℃的端溫度下驗證電機可靠性。
