大型鑄鐵平臺拼接，簡單來說，就是用多塊小規格的鑄鐵平臺，通過特定的設計和安裝，組合成一塊能滿足大型工件加工、測量需求的大平臺。這種方法主要解決了超大平臺在鑄造、運輸和成本方面的難題。
下面我從原因、方法到安裝步驟，為你詳細拆解。
為什么要用拼接平臺？
相比做一個巨大的整體平臺，采用拼接方式在幾個方面有明顯優勢：
突破制造和運輸限制：當平臺尺寸超過約4米×8米時，無論是鑄造生產還是道路運輸都變得非常困難。拼接的方式讓分段制造和運輸成為可能。
降低綜合成本：制造多個小規格的標準化平臺，遠比定制一個巨型平臺要經濟。如果未來某部分損壞，只需單獨更換或維修，維護成本也更低。
保障精度與穩定性：對小平臺進行獨立的高精度加工和熱處理，比處理一個巨大的鑄件更容易控制質量。通過科學的拼接，終的整體精度依然可以滿足要求。
靈活適應性強：拼接平臺可以像搭積木一樣，根據場地和工件需求，組合成各種尺寸和形狀，適應性非常強。
核心拼接方法與設計要點
拼接可不是簡單地把幾塊平臺拼在一起，里面的設計很有講究。
T型槽對接：為保證螺栓能順利通過接縫，應將需要拼接的一端加工成U型槽。這樣既能保證螺栓通過，也可作為退絲孔。
拼接面處理：為防止因端面不垂直或地基不平導致接縫裂縫，應設計拼接面的接觸面積盡量小，或使接觸面略微向內傾斜。
開槽平臺對齊：若平臺有T型槽，應設計拼接處的槽間距與整體一致。例如，要求槽間距300mm，可在兩塊平臺接縫處各留150mm，對接后仍是300mm。
異形平臺拆分：對于需要正方形等特殊形狀，可按長方形進行拆分。例如，5米×5米的方形，可拆分為兩塊2.5米×5米的長方形平臺。
承重支撐設計：對于重型工件，必的須設計合理的支撐方式（如地錨器、調整墊鐵）和支點位置，確保平臺受力均勻、穩定。
材料、精度與連接方式
了解一些基本的技術參數，能幫你更好地理解拼接平臺的性能。
常用材質：平臺多用高強度鑄鐵HT200-300制造，工作面硬度一般在HB170-240之間，具有良好的耐磨性和穩定性。
精度等級：平臺的精度等級通常分為0、1、2、3級四個級別，數字越小精度越高。拼接后的整體精度會略遜于同尺寸的整體平臺，但對于大多數大型工件的測量、劃線、裝配工作來說，是完全滿足要求的。
連接與固定：平臺之間主要依靠高強度螺栓進行緊固連接，使多塊平臺形成一個受力的整體。安裝調試完成后，嚴禁拆除這些連接螺栓，日常也要注意清潔和防銹。
現場安裝四步走
拼接平臺的安裝屬于現場施工，有一套標準的流程：

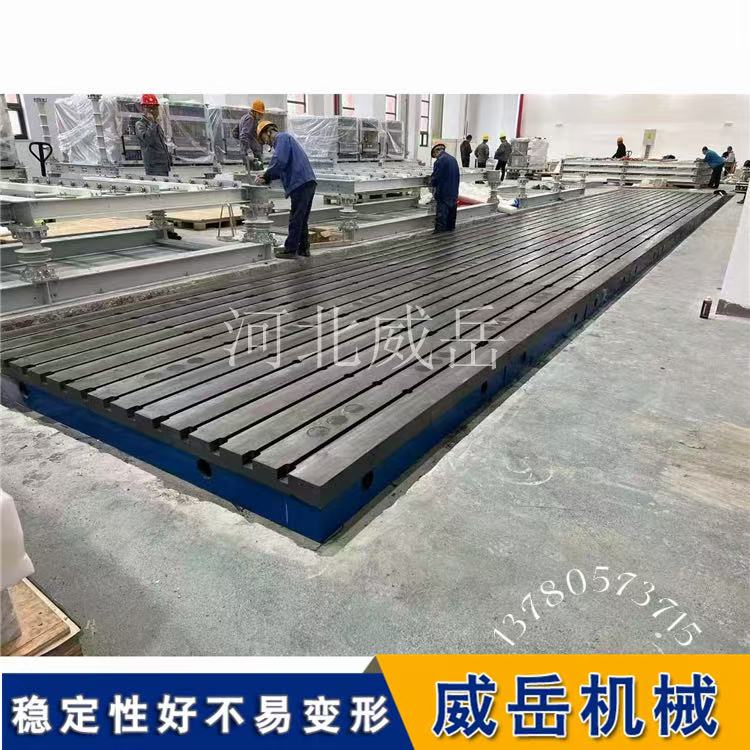

吊裝就位與初調：將平臺吊裝至預設的地基或支撐架上，用地錨器或墊鐵進行初步找平。
連接緊固：在平臺大致水平后，安裝并擰緊連接螺栓，將多塊平臺固定成一個整體。
精的準精調：使用水平儀、電子水平儀等精的密儀器，通過地錨器或墊鐵對平臺進行微調，直到工作面的平面度等各項精度達標。
灌漿固定：精度調整合格后，對地錨器或地腳螺栓的預留孔進行灌漿。等灌漿料完全凝固后，平臺就穩定了。
使用小貼士：
使用中要輕拿輕放工件，避免在平臺上拖拽粗糙工件，防止劃傷工作面。
定期清潔并涂抹防銹油，做好維護保養。
