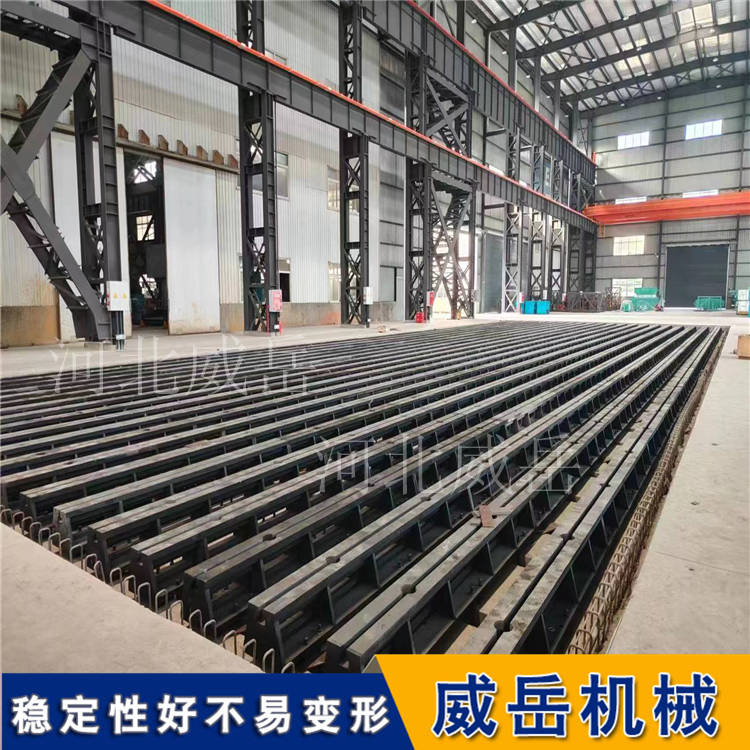

鑄鐵地軌的拼接安裝，簡單來說就是像搭“工業樂高”一樣，將多根標準規格的地軌組合成一個大型的承載平臺-1。這種方式可以靈活適應不同尺寸的大型設備，既節省了整體鑄造大型平臺的成本，也減少了空間占用-2-3。
整個安裝過程可以拆解為以下五個關鍵步驟：
第的一步：準備工作
檢查地基：確保安裝地面是堅實平整的高強度混凝土（建議C30以上）-1-7。
精的確放線：根據設計圖紙，在地面清晰地彈出每根地軌的中的心線和安裝邊線。多根平行地軌的間距偏差建議控制在0.5mm以內-1。
備齊工具：準備好柔性吊裝帶、調整墊鐵、高強度螺栓（建議8.8級以上）、高精度水平儀（如合像水平儀）以及無收縮灌漿料等-1。
第的二步：地軌就位與初步拼接
吊裝落位：使用柔性吊帶將地軌平穩吊起，按編號和圖紙位置放置好-1。
接縫處理：對于需要拼接的相鄰地軌，使用加強板和高強度螺栓進行連接。核心要點：接縫應平順，間隙的好控制在0.1mm以內，可用0.03mm的塞尺檢查，應難以插入-1。同時，根據環境溫度，在連接處預留2-5mm的伸縮縫，以防止熱脹冷縮導致變形-1。
初步找平：在每根地軌下方按預定間距（約500-800mm一個）放置調整墊鐵。使用普通水平儀進行粗調，將地軌的標高和水平度大致調整到位-1。
第三步：精的確調平
這是保證精度的核心環節-1。
建立基準：先選擇一根地軌作為基準，使用高精度水平儀（如合像水平儀，精度不低于0.02mm/m）和條形橋板，將其精的確調平-2-7。
逐根調整：以基準軌為標準，依次調整其他地軌。使用水平儀和百分表檢查每根軌道的水平度以及相互之間的平行度。
精度標準：
任意1m長度內，水平偏差不大于1mm-2-4-8。
全長范圍內，水平偏差不大于2mm-2-4-8。
兩根軌道之間的平行度偏差小于2mm-2-4-8。
拼接處的接縫高低差≤0.05mm-7-9。
拼接后整體的直線度在全長內不大于8mm-2-4。

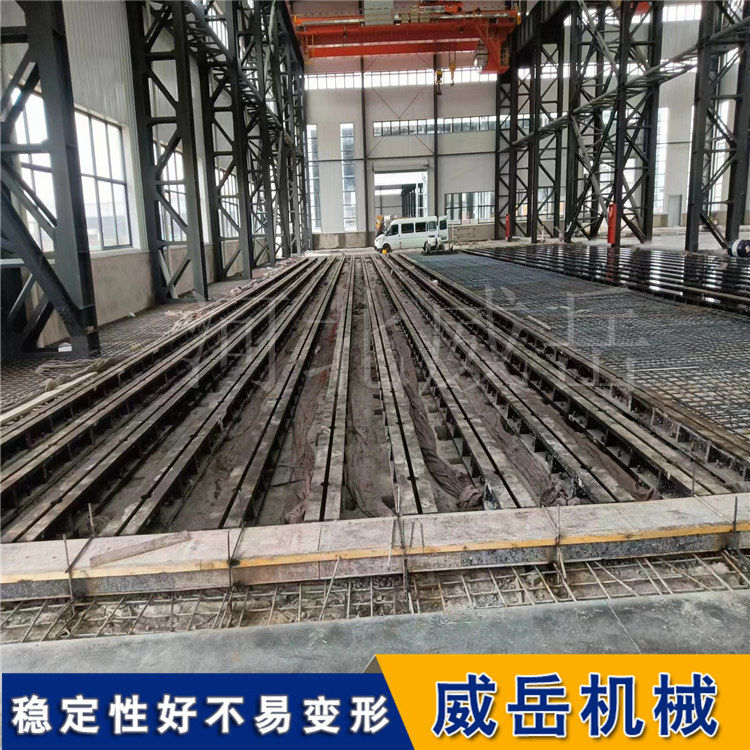

第四步：固定與二次灌漿
固定：調整合格后，用地腳螺栓（或預埋螺栓、膨脹螺栓）將地軌固定。螺栓間距約500-700mm-1-2-3。確保軌道底面與地面或墊鐵緊密貼合，不得有虛跨間隙-2-3。
二次灌漿：在地軌與地基之間的縫隙中，灌注無收縮灌漿料或高強度水泥。灌漿要密實，確保地軌完全坐實在地基上，增強整體穩定性-1-7。灌漿料凝固需要時間，通常需養護數天（如7天以上）-7。
第五步：終驗收
復檢精度：待灌漿料完全凝固后，再次使用水平儀等工具，復核所有地軌的水平度、平行度及接縫狀況，確保各項指標仍符合要求-1。
交付使用：驗收合格后，即可根據設備固定點進行安裝。
總結
簡單來說，鑄鐵地軌的拼接安裝可以概括為：“基礎硬、放線準、接縫緊、水平精、灌漿實”。
總的來說，這項工作對精度要求很高，需要耐心細致地操作。如果你是第一次操作，建議找有經驗的師傅指導，或者將核心的調平工作交給專業的安裝團隊來完成。
