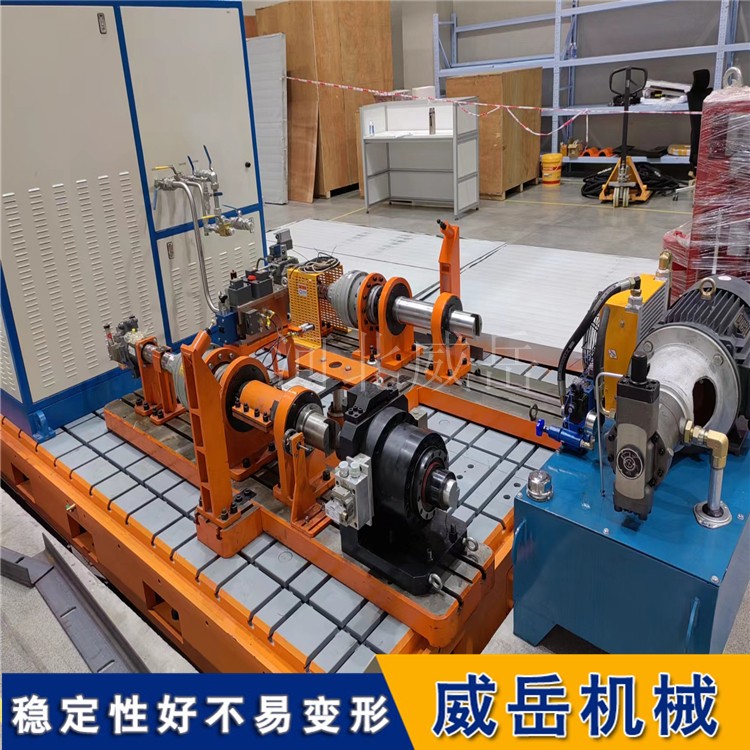

電機測試底座是電機測試系統中用于固定電機、保證測試穩定性的剛性基礎設備。以下是關于它的選型、安裝及關鍵參數的核心信息總結。
核心作用與重要性
在電機性能測試（如扭矩、轉速、效率檢測）中，測試底座的主要功能是：
提供高剛性基準：作為電機與測功機等設備的穩定承載面，防止測試過程中的形變。
保證精0密對中：確保電機軸與傳感器軸之間的同軸度，這是數據準確性的核心。如果底座精度不足，扭矩測量誤差可能從標準的±1%飆升至5%-8%。
吸收振動：利用鑄鐵等材料的阻尼特性吸收電機運行時的震動，避免干擾測試結果。
核心參數與選型指南
選擇測試底座時，需要根據具體的電機型號和測試場景來匹配以下關鍵指標：
1. 材質
鑄鐵（如HT250/QT500）：剛性好、減震強，適用于高精度研發測試，常見。
鋼材焊接：成本低、重量輕，適用于預算有限或低頻測試。
花崗巖：無內應力、熱穩定較佳，僅用于超精0密計量。
2. 精度等級
平面度：
00級：≤0.01mm/m，用于實驗室。
1級：≤0.04mm/m，滿足絕大多數電機廠。
同軸度：
普通測試：≤0.1mm。
高精度認證測試：≤0.05mm，高0端場合需配合激光對中。
3. 承載能力
輕載（≤5t）：適用于微型、中小型電機（重量≤800kg）。
中載（5-20t）：適用于30-100kW的工業電機。
選型經驗：建議預留20%-30%的承重余量。
4. T型槽規格
用于固定電機。需根據電機底腳螺栓大小匹配槽寬（例如：18-22mm槽寬適配M12-M16螺栓）。注意核對槽距和間距。
安裝規范與驗收標準（防止“翻車”重0點）
安裝不合格是導致測試數據失真的主要原因。參考專業安裝流程，請嚴格遵循以下步驟：
定點與調平：
使用激光對中儀，確保底座軸線與電機軸線偏差控制在 ≤0.01mm。
利用底座底部的調整螺栓進行校準，要求整體水平度誤差 ≤0.01mm/m。
固定與密封：
對角擰緊：地腳螺栓必0須按“對角順序”分兩次擰緊（先預緊50%，靜置后再擰至100%），防止局部應力導致底座變形。
縫隙處理：底座與地面間隙需用密封膠填充，防止灰塵和油污滲入影響水平度。
驗收檢測：
振動測試：空載運行時，底座振動幅值應 ≤0.003mm，且無異常共振。
剛性驗證（標準）：參考GB/T 10068-2020，測量電機底腳處的振動速度，其值不得超過鄰近軸承處振動值的25% ，否則視為安裝基體剛性不足。
常見誤區
誤區一：把“底座”當“平臺”買：試驗平臺是整體的基準平面（大鐵板），而底座是針對特定機型的轉接件。二者是互補關系，需配合使用。
誤區二：忽視應力處理：購買鑄鐵平臺時，必0須確認廠家是否做過“時效處理”（消除內應力）。未處理的平臺使用半年后可能會自然變形。
誤區三：只看面板厚度：底座的剛性不僅看面板，更取決于內部的筋板結構和整體鑄造工藝。
總結：選底座先看“承重”和“精度”，裝底座必保“水平”和“同軸”，驗收時重0點測“振動數據”。
