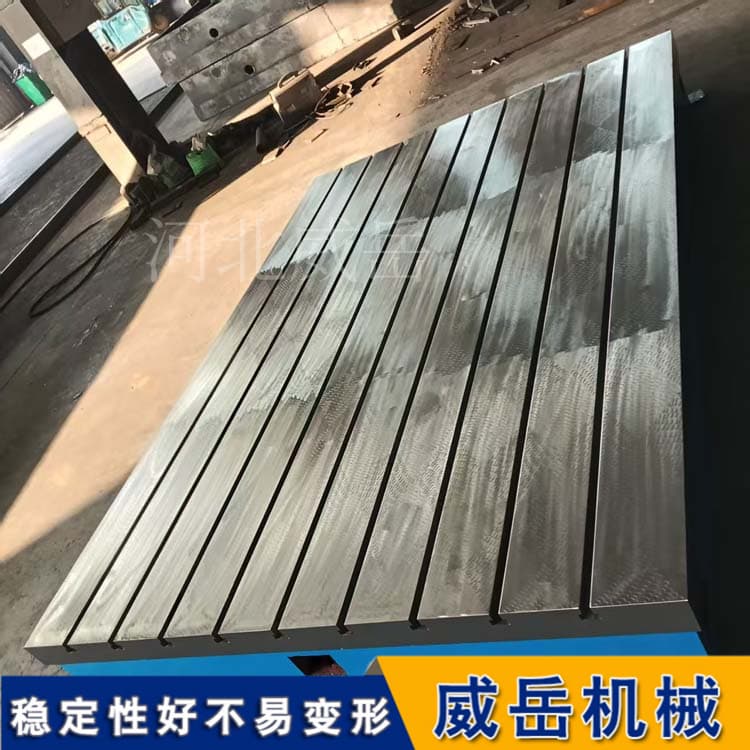

T型槽鑄鐵平臺是一種表面帶有倒“T”形槽的精0密基礎平臺，廣泛用作裝配、焊接、檢測等工作的基準面。其核心價值在于通過T型槽與螺栓、壓板等附件配合，實現對工件的快速、靈活裝卡
槽口關鍵參數與標準尺寸
根據國家標準（如GB/T158及GB/T22095-2008），T型槽的尺寸有明確規定。選擇時關鍵的參數是槽口寬度（A），它決定了適配的T型螺栓規格。
T型槽鑄鐵平臺主流規格（輕載到重載）：
窄槽（輕載）類型：槽口寬度為14毫米，槽深約18毫米，適配M12螺栓，典型應用于小型零件檢驗、裝配、電子元件加工等場景。
中槽（通用）類型：槽口寬度為18毫米，槽深約22毫米，適配M16螺栓，典型應用于常規焊接、中型設備裝配、機械維修等場景。
寬槽（重載）類型：槽口寬度為28毫米，槽深約35毫米，適配M24螺栓，典型應用于大型焊件焊接、重型機床配套、大型工件固定等場景。
更完整的國標T型槽尺寸數據：
槽口寬12毫米：底部寬19-21毫米，總深度20-25毫米，適配M10螺栓。
槽口寬14毫米：底部寬23-25毫米，總深度23-28毫米，適配M12螺栓。
槽口寬18毫米：底部寬30-32毫米，總深度30-36毫米，適配M16螺栓。
槽口寬22毫米：底部寬37-40毫米，總深度38-45毫米，適配M20螺栓。
槽口寬28毫米：底部寬46-50毫米，總深度48-56毫米，適配M24螺栓。
槽口寬36毫米：底部寬56-60毫米，總深度61-70毫米，適配M30螺栓。
槽口寬42毫米：底部寬68-72毫米，總深度74-85毫米，適配M36螺栓。
核心原理：為什么是“T”形？
T型槽的“T”形橫截面是其功能的核心。這種上窄下寬的設計形成了一個堅固的卡扣結構：
放入：將配套的T型螺栓從平臺的端部或專用的“T型槽用螺母”處滑入槽中。
卡緊：螺栓的方形或T形頭部尺寸大于槽口寬度，被牢牢卡在槽的底部寬槽內。
固定：配合壓板、墊塊等附件，擰緊螺母，即可將任何形狀和大小的工件牢固地壓在平臺上。
平臺本體：材質、結構與精度
T型槽鑄鐵平臺的“身體”決定了其長期穩定性和承載能力。
材質：通常采用HT200至HT300級別的高強度灰口鑄鐵。這種材料耐磨性好，減震性佳，是制造精0密基座的首0選。
熱處理：合格的平臺必0須經過嚴格的時效處理（包括人工退火和長達2-3年的自然時效），以徹0底消除鑄造內應力，保證百年不彎、精度持久。
結構：平臺背面設計有加強筋（呈網格狀或放射狀），在減輕自重的同時最0大限度地提高了剛性。
精度等級：工作面的平面度是關鍵指標。國家標準分為0級、1級、2級、3級，數字越小精度越高。0級和1級多用于精0密檢測，2級和3級則廣泛用于裝配和焊接。
加工工藝：工作面經過精0密刮研處理，不僅能達到高的平面度，還形成了微小的儲油凹坑，有利于長期保持精度。
選型匹配的3個核心原則
“螺栓決定槽口”：先確定你常用工裝夾具的T型螺栓規格（如M16），然后選擇對應槽口寬度（18mm）的平臺。
“負載決定規格”：根據工件重量和作業強度選擇。重載大型工件務必選擇28mm及以上的寬槽，并確保平臺面板厚度足夠（重載推0薦80mm以上）。
“間距決定靈活性”：槽間距越小，固定點越密集，對小工件和精細作業越友好；槽間距越大，越適合承載重量分布廣的重型工件。
