鑄鐵平臺平板是工業中不可或缺的平面基準量具，主要用于精0密測量、工件劃線、裝配和焊接等工序。它相當于一個絕0對平整的"標準大地"，所有測量和加工都以此為基礎。
1. 核心參數與標準
鑄鐵平臺的技術指標由國家機械行業標準 JB/T 7974-1999 規范，在選型時需要關注以下核心點：
材質與處理：通常采用 HT200-300 高強度鑄鐵。為了保證長期穩定性，鑄件必0須經過嚴格的退火和自然時效（通常2-3年）處理，以消除內應力，防止變形。
硬度要求：工作面硬度一般控制在 170-220HB 之間，這保證了平臺的耐磨性。

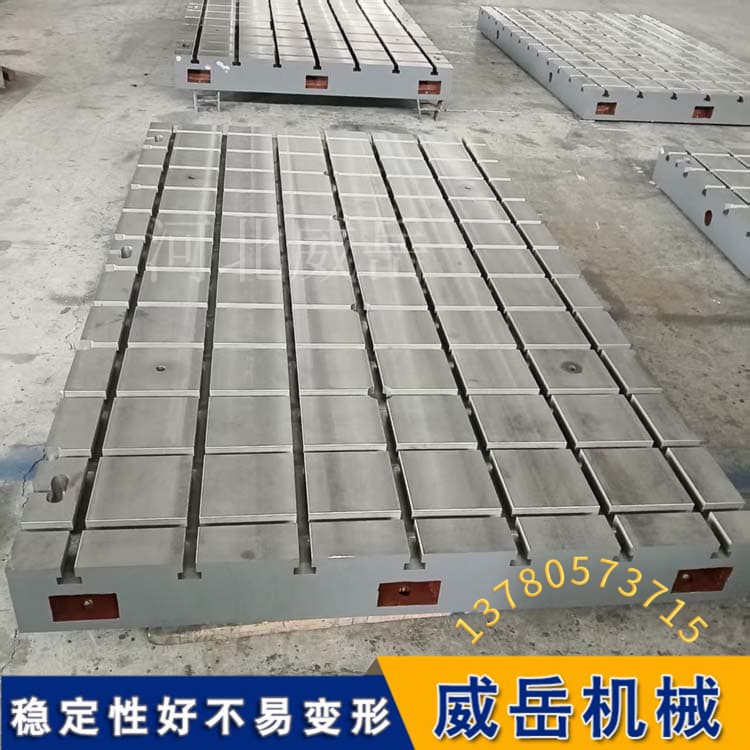

結構形式：主要分為箱體式和筋板式兩種結構。大型平臺底部通常設計有加強筋，以增加承載能力和穩定性。
2. 精度等級與適用場景
這是選購時關鍵的部分。精度等級決定了平臺能用來做什么。
0級 和 1級 平臺：特征是每25毫米見方內的接觸點數不少于25個。它們主要用于精0密檢驗場景，常見于實驗室或質檢部門，用來精0密測量、檢測零件尺寸或形位公差。
2級 平臺：接觸點數標準為不少于20點。主要用于精0密劃線工作，適合車間內的精0密劃線、基礎裝配，有時也可作為一般檢驗使用。
3級 平臺：接觸點數要求不少于12點。它面向的是對精度要求不那么高的工序，如焊接、鉚焊，或者用于大型設備的底座平臺。
3. 生產工藝流程
為了保證精度，鑄鐵平臺的生產有一套嚴格的工藝流程：
造型與澆注：使用消失模工藝，將鐵水注入模具。
熱處理：毛坯件經過高溫退火，消除鑄造內應力。
粗/精加工：通過龍門刨床等設備進行機械加工，保證外形尺寸。
人工刮研：這是保證精度的關鍵步驟。工匠使用刮刀在平臺上鏟出微小的接觸點（如0級板要求25平方毫米內有25個點），從而獲得高的平面度。
4. 使用與維護注意事項
鑄鐵平臺價值較高，正確的使用習慣能延長其壽命（正確使用下可達30年以上）。
安裝調試：必0須由專業人員使用地錨器或調整墊鐵進行安裝，確保平臺水平且支撐點受力均勻（采用靜定支承原理）。
環境要求：理想使用溫度為 20℃ ± 5℃，應放置在通風、干燥、無腐蝕性氣體的環境中。
日常養護：使用時輕拿輕放工件，避免劃傷工作面。使用后及時清理，并涂抹防銹油覆蓋防銹紙。嚴禁在平臺上進行錘擊等高沖擊性作業。
周期檢定：建議每 6-12個月 進行一次周期檢定，若精度下降可通過重新刮研恢復。
5. 常見規格參考
常見的規格從200毫米×300毫米的小型平臺，到3000毫米×8000毫米的超大型拼接平臺均有覆蓋。例如，一款1000毫米×1500毫米規格的0級平板，其平面度公差通常在24微米左右。
