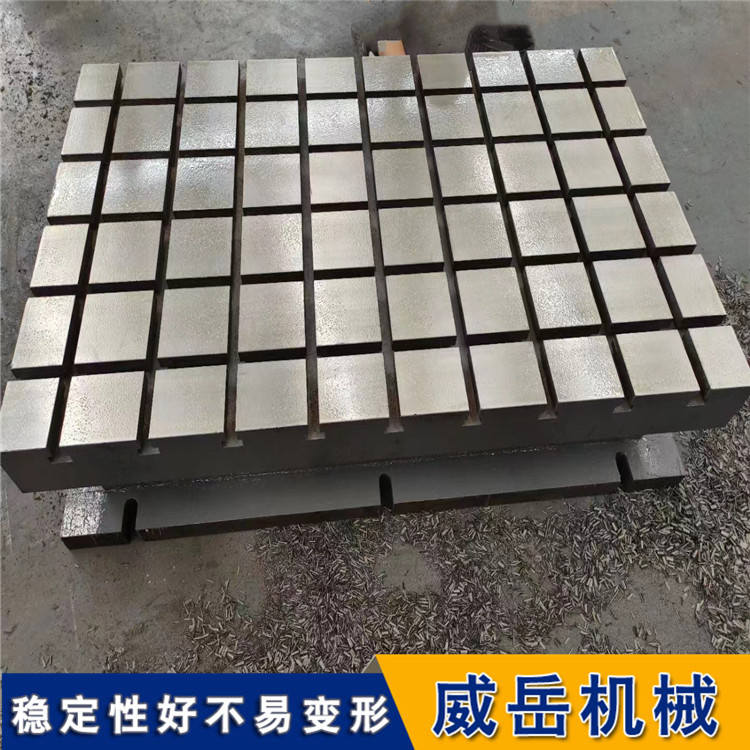

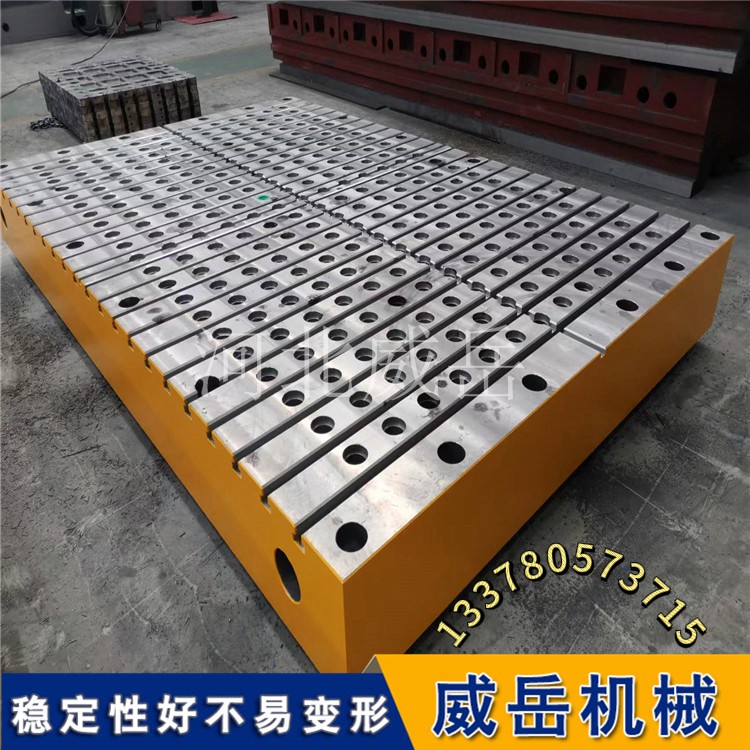

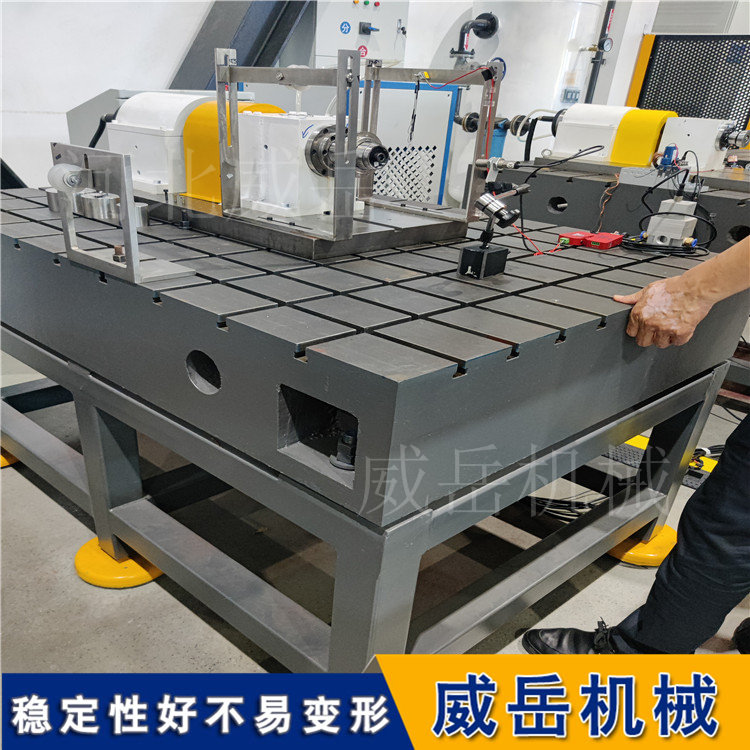

機床工作臺是機床上用于直接承載并固定工件、可沿導軌移動的基礎平臺，其T型槽設計實現了快速、靈活的裝夾與定位。
1. 緊固與夾持——比較核心的功能
T型槽的截面呈“上窄下寬”的倒梯形，這個形狀專門用于配合T型螺栓、法蘭螺母等標準件使用。
受力原理：T型螺母從槽端部滑入或從上方旋轉放入后，螺母頭卡在槽的寬部，螺桿從窄部向上伸出。擰緊螺母時，T型螺母的底面向上擠壓槽的斜面，產生一個向下的拉力，從而牢牢固定上方的壓板、墊塊等元件。
應用實例：在銑削一個大型鋼板時，工人先將T型螺栓放入槽內，然后在鋼板邊緣放上壓板，壓板一端壓在鋼板上，另一端由T型螺栓上的螺母壓緊。這樣，工件就被牢固地壓在工作臺上。
2. 定位與對中——精加工的關鍵
T型槽不僅是夾緊的通道，其兩側面（尤其是槽的直角棱邊）經過精和密磨削，具有相當和高的直線度和垂直度。
精和確定位：夾具或工件的底面如果設有與T型槽寬度匹配的定位鍵，將定位鍵嵌入槽內后，就能保證夾具的中和心線與機床主軸的運動方向完全平行。
快速對中：例如在使用分度頭或回轉工作臺時，其底部的定位鍵與T型槽配合，插入后無需打表找正，即可直接鎖緊使用，大大縮短輔助時間。
建立坐標系：在數控機床（如加工中和心）上，操作者常以某條T型槽的側面作為X軸或Y軸的基準邊緣，用百分表拉直工件，建立加工坐標系。
3. 模塊化與標準化——通用互換的基礎
T型槽的尺寸絕非隨意設計，而是嚴格遵循國家標準（如GB/T 158、ISO 299）或行業標準。
規格統一：常見的槽寬有10mm、12mm、14mm、18mm、22mm等，對應的T型螺栓、螺母、墊塊都是標準件。
互換性強：一個符合標準的T型槽壓板組件，可以在不同品牌、不同型號的機床工作臺上通用。零部件供應商（如力可達、MITEe-BITE等）提供的快速裝夾系統，也全部基于T型槽接口設計。
擴展能力：利用T型槽，可以方便地加裝平口虎鉗、三爪卡盤、正弦磁臺、角度墊鐵、中和心架、跟刀架等標準附件，使萬和能機床能完成銑、鉆、鏜、磨等多種工序。
4. 排屑與冷卻液導流——輔助但重要
在高速切削或深孔加工時，會產生大量切屑和高溫。
作為通道：T型槽的凹陷結構自然形成了一個縱向的溝槽。冷卻液噴淋到工作臺上后，會攜帶切屑流入T型槽，并順著槽流到工作臺兩端，比較終匯入機床的排屑系統或冷卻液回收箱。
防止堆積：如果沒有T型槽，切屑和冷卻液會平鋪在工作臺表面，不僅阻礙工件放平，還可能被刀具反復碾壓，損傷已加工表面。工人在加工間隙常用氣和槍順著T型槽方向吹，可以高和效清理切屑。
5. 動平衡與剛性輔助——對大型工件有意義
當加工重型或長條形工件時，T型槽提供了縱向連續的支撐和拉緊點。
防止振動：對于細長軸類工件，利用多個T型槽上的壓板沿長度方向多點壓緊，比只在兩端壓緊的剛性高得多，能有效抑和制切削振動。
均勻受力：當用T型槽螺桿從上方拉緊工件時，拉力會使工作臺產生微小的彈性變形，這種變形反而有助于讓工件底面更緊密地貼合在工作臺面上，減少“懸空”現象。
