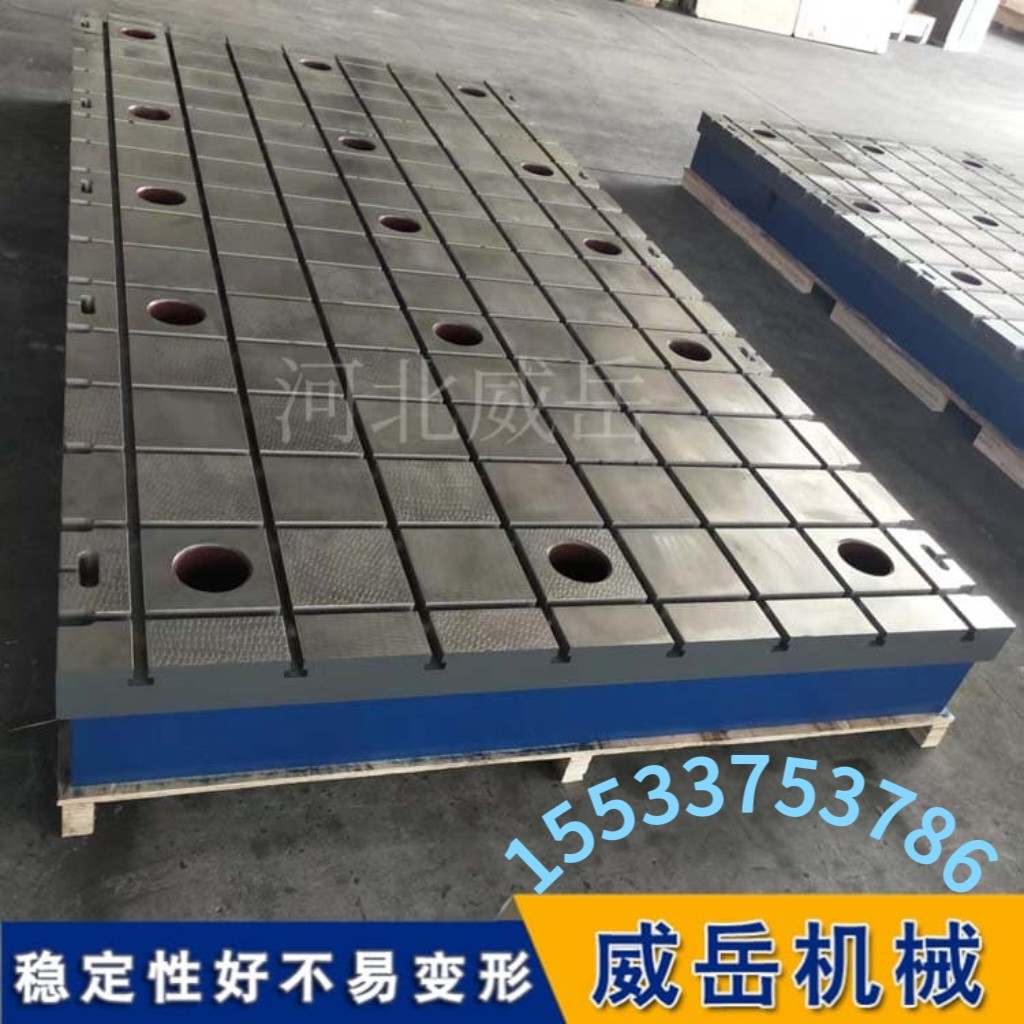

T 型槽鐵地板作為機械加工、工裝裝配、計量檢測等領域的核心基礎部件，其平面精度、剛度穩定性直接決定了后續工序的加工質量與設備運行可靠性。然而在實際應用中，長期承受重載、交變載荷或環境溫度波動時，傳統 T 型槽鐵地板常出現精度漂移、局部變形、槽口磨損加劇等問題，不僅增加了校準維護成本，更可能因基準偏差導致產品報廢。
T 型槽鐵地板的加強筋的不合理設計是引發這些問題的關鍵因素之一，缺乏科學規劃的加強筋無法有效分散應力、防止變形，進而縮短地板使用壽命。因此，通過系統性的加強筋規劃，實現精度保持性與結構耐久性的同步提升，成為 T 型槽鐵地板設計與升級的核心課題。
T 型槽鐵地板的精度衰減，首因是受力后的彈性變形。加強筋通過與地板面板、底座形成立體支撐結構，顯著提升整體剛度：一方面，縱向加強筋可抵抗地板長度方向的彎曲變形，橫向加強筋則防止寬度方向的翹曲，而斜向加強筋能進一步增強結構抗扭能力；另一方面，合理分布的加強筋將集中載荷轉化為分散載荷，避免局部應力集中導致的變形，確保地板長期使用后仍能維持設計平面度。
在重載循環或沖擊載荷作用下，T 型槽鐵地板的槽口與面板連接處易產生疲勞裂紋。加強筋的規劃可構建有效的應力傳導路徑：通過在槽口下方設置針對性加強結構，將應力從薄弱部位傳導至整體框架，減少局部應力峰值；同時，加強筋與面板的焊接或一體成型工藝，可提升結構整體性，避免連接處因應力集中引發的開裂、脫落，從根源上降低疲勞損傷風險。
加強筋的尺寸與截面形態直接影響其強化效果：從尺寸來看，加強筋的高度通常為地板面板厚度的 1.5-2.5 倍，厚度為面板厚度的 0.8-1.2 倍，過高或過厚會增加結構重量，過低或過薄則無法達到強化效果；從截面形態來看，工字形和槽形截面的加強筋比矩形截面具有更高的抗彎剛度，且能有效減輕結構重量，是兼顧強度與經濟性的優選方案；此外，加強筋與面板、底座的連接處應采用 “圓弧過渡” 設計，避免直角連接導致的應力集中。
T 型槽鐵地板的精度保持性與使用壽命，本質上取決于結構力學設計的合理性，而加強筋規劃作為核心設計環節，直接決定了結構剛度、應力分布與熱穩定性。通過基于載荷特性的布局設計、尺寸與截面優化、材料與工藝協同，以及結合使用環境的針對性調整，可實現加強筋功能的大化發揮，讓T型槽鐵地板在重載、復雜環境下仍能保持高精度與高可靠性。
