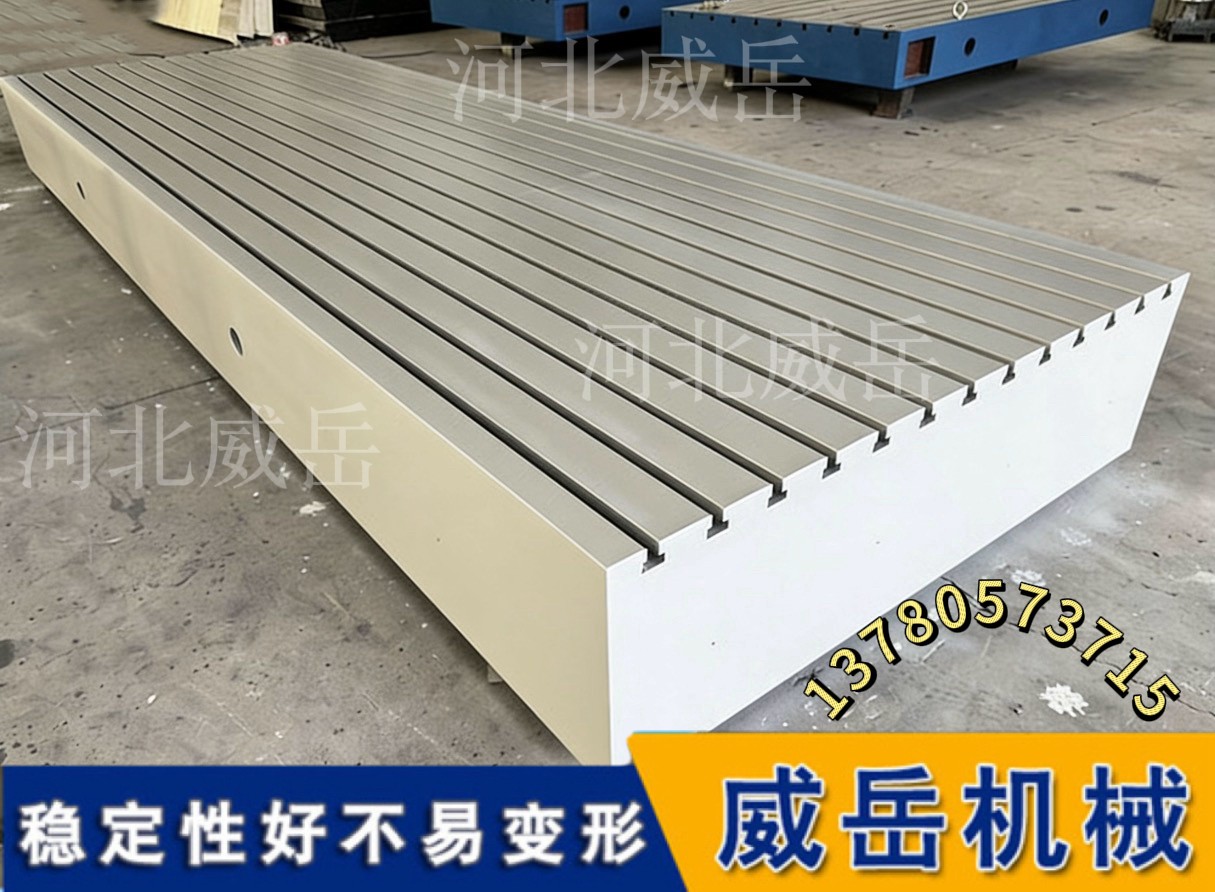

T型槽鑄鐵平臺是一種表面帶有T型槽的鑄鐵平板，主要用于固定工件，是機械制造、裝配、調試和維修工作中不可或缺的基礎工藝設備。
下面從材質、結構、精度、規格及使用注意事項等幾個方面為你詳細介紹。
主要特點與用途
特點是工作面上加工有若干條T型槽，可以配合T型螺栓、壓板等附件，方便地固定和調整各種工件或設備。因此，它特別適用于需要頻繁裝夾和調整的場景，例如鉗工裝配、設備調試、機械維修和焊接作業等。作為精和確的基準平面，它也用于檢查零件的尺寸精度或形位偏差。
規格與精度分級
T型槽鑄鐵平臺的規格、精度和材質都有明確的標準。
執行標準：主要遵循國家標準 GB/T 22095-2008 或機械行業標準 JB/T 7974-1999。
精度等級：按國家標準分為 0級、1級、2級、3級 四個等級。其中，0級和1級精度比較高，多用于精和密檢測；2級和3級則常用于裝配、劃線或鉚焊作業。

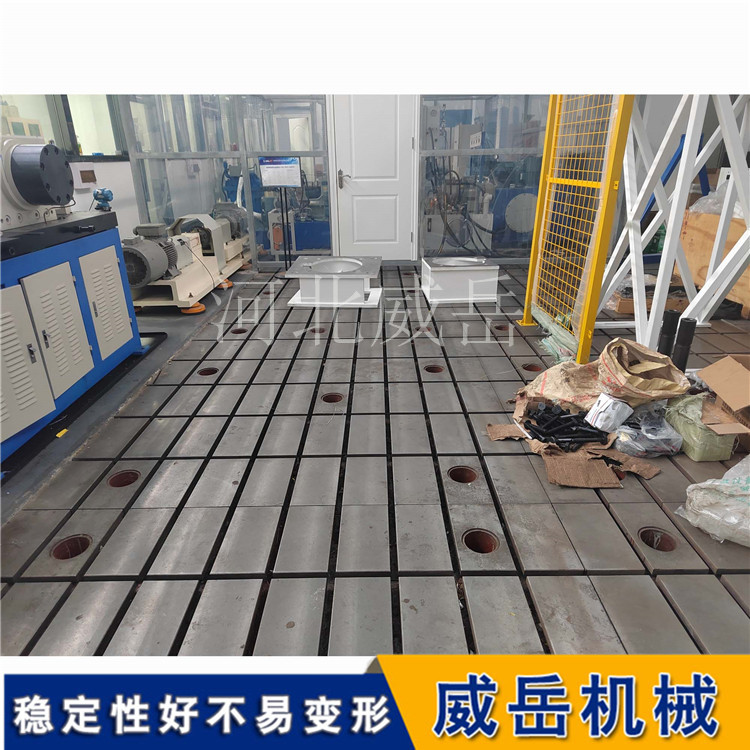

常見規格：常規規格范圍很廣，從較小的200mm×200mm到大型的3000mm×8000mm都有。更大尺寸的平臺可以采用多塊拼接的方式實現。不同規格和精度等級的平臺，其平面度公差有具體標準，例如一塊2000mm×3000mm的2級平臺，平面度公差為0.074mm（74μm）。
材質與制造工藝
平臺通常選用高強度鑄鐵（如HT200-300）作為材質，以保證其硬度和耐磨性，工作面硬度通常要求達到HB 170-240。
為確保尺寸穩定、不易變形，優質的制造工藝會包含兩次人工時效處理（如退火和振動時效），以徹和底消除鑄造和機加工產生的內應力。其工作面多采用刮削工藝，并用涂色法進行檢驗，以確保高精度的平面度和接觸點均勻性。
如何選擇合適的T型槽平臺？
選型時，可以重和點考慮以下幾點：
用途決定精度：明確是用于精和密檢測，還是一般的裝配、焊接。檢測務必選擇0級或1級，而裝配焊接選擇2級或3級即可滿足要求且成本更低。
載荷決定材質與結構：根據比較大工件重量來選擇。對于重載或使用頻繁的場景，建議選擇強度更高的HT250或HT300材質，并注意平臺的筋板厚度和結構是否足夠強壯。
工件大小決定平臺規格：平臺工作面的尺寸應大于工件底座的尺寸，以便于安放和固定。
T型槽參數需適配：根據你使用的T型螺栓規格，選擇匹配的槽寬。T型槽的開口尺寸通常在12mm至60mm之間。
使用與維護注意事項
安裝與調整

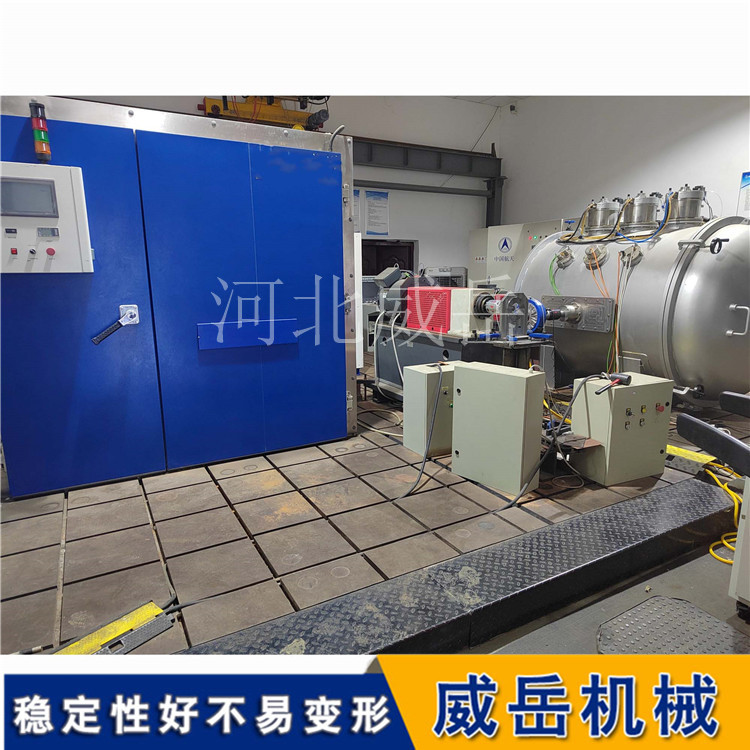

平臺需安裝在穩固的基礎上，用地錨器或調整墊鐵調至水平，并使載荷均勻分布，防止因支撐不當導致變形。
規范使用
使用時，工件應平穩放置，嚴禁超載。避免在平臺上進行敲擊作業，以免損傷工作面。同時，要避免工件與平臺面發生劇烈摩擦或磕碰。
日常維護

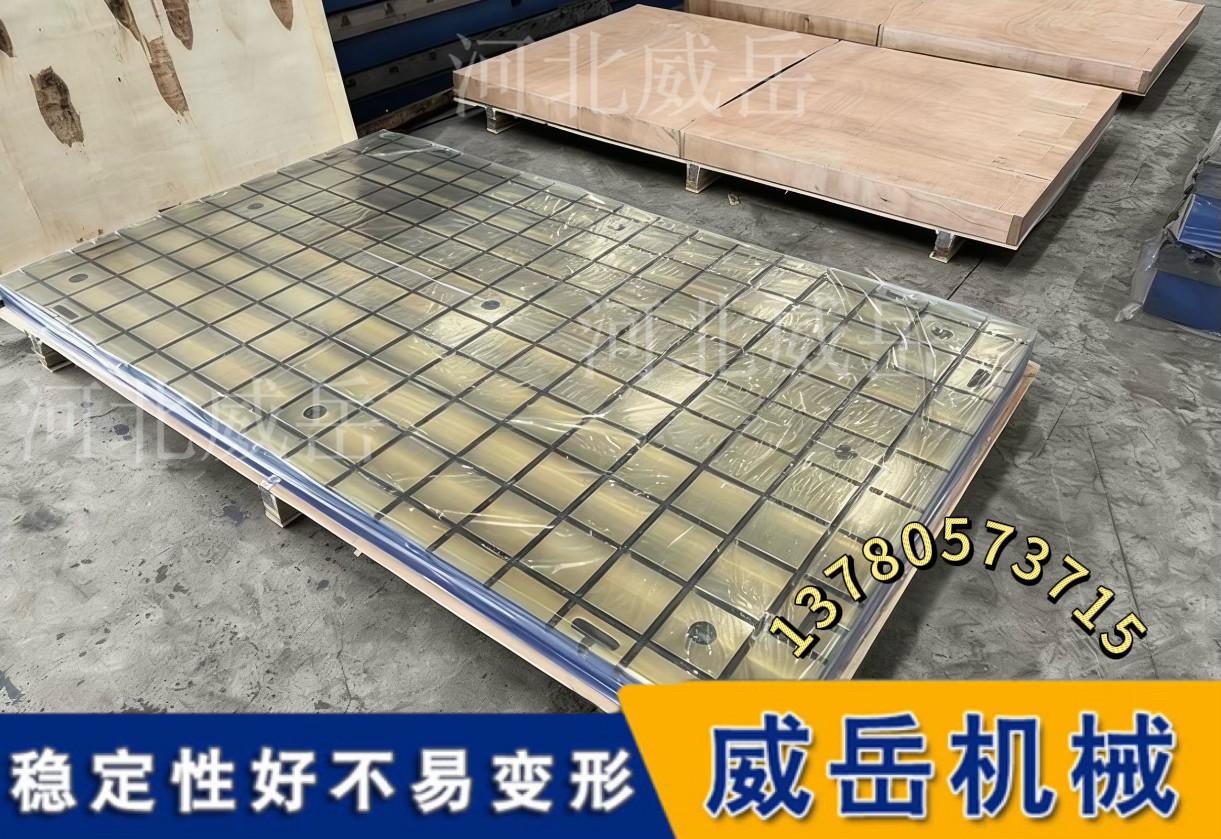

使用后應及時清理T型槽內的鐵屑和雜物，并涂抹防銹油。長期不用時，應在工作面涂覆防銹油并用油紙覆蓋，存放于干燥環境。
