裝配平臺（又稱裝配平板）是工業生產中用于機械裝配、設備調試、工件定位的基礎基準工裝，核心作用是提供高平整、高剛性的穩定工作面，保障裝配精度與作業安全。
裝配平臺的核心參數與選型依據主要包括以下幾個方面：
1. 材質與力學性能
裝配平臺絕大多數采用高強度灰鑄鐵制造，常用的牌號從HT200到HT300。這種材質具有良好的抗壓、抗彎性能以及自然的減振性，能夠吸收裝配敲擊產生的震動。其工作面硬度通常控制在HB 170-240之間，既保證足夠的耐磨性，又便于后續的刮研修整。
2. 精度等級與典型應用
裝配平臺的精度等級依據國家標準（如JB/T 7974—2000或GB/T 22095）分為0級、1級、2級和3級。數字越小代表平面度越高。
0級和1級精度較高，主要用作精和密裝配的基準面，例如機床導軌、精和密工裝的定位與檢測。
2級是工業裝配中比較常用的精度等級，適用于一般機械部件、汽車零部件的組裝與調試。
3級精度相對較低，但承載能力強，常用于粗加工后的部件裝配、鉚焊、劃線或重型設備的臨時支撐。
2. 關鍵結構工藝：人工刮研
高精度裝配平臺的工作面必和須經過人工刮研處理。這道工序是使用刮刀人工修整出微小的凹坑，形成儲油空間，并保證接觸點均勻。評判質量的方法是用涂色法檢驗：在25mm×25mm的方形區域內，0級和1級平臺要求接觸點數不少于25點，2級不少于20點，3級不少于12點。刮研質量直接決定了平臺的使用壽命和精度保持性。
3. 裝配平臺特和有結構：T型槽

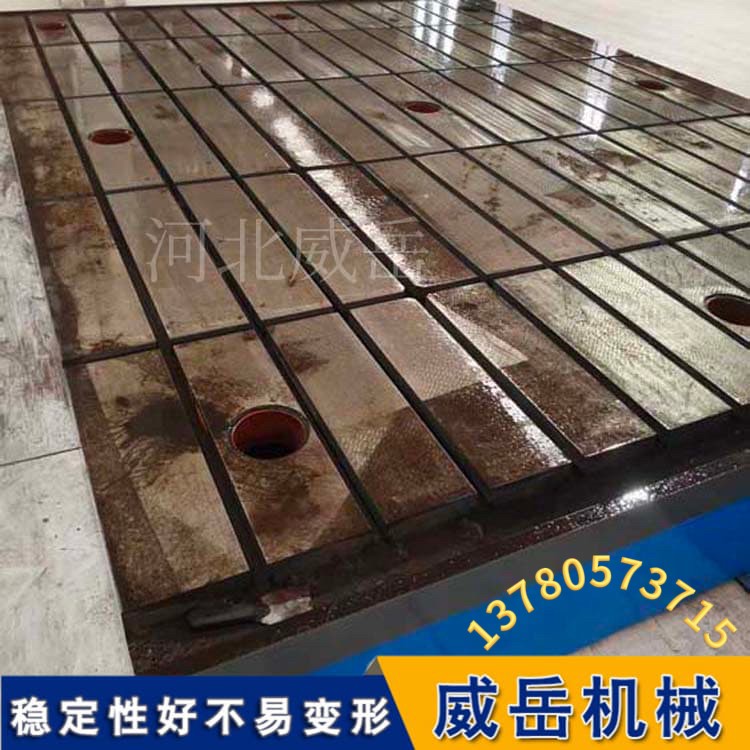

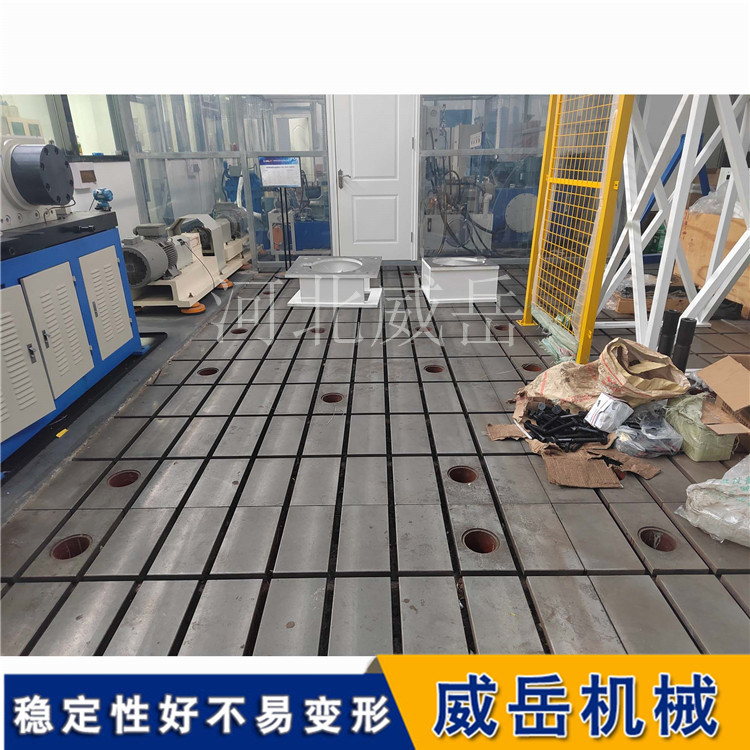

與測量平臺不同，裝配平臺比較大的結構特點是工作面上布有T型槽。這些T型槽通常按一定間距（例如100mm、150mm或200mm）縱向或橫向分布，用于安裝T型螺栓、壓板、擋塊等夾具，從而將待裝配的零部件牢固地固定在臺面上。選型時要明確T型槽的規格（例如槽寬22mm）、數量及分布方式。
4. 內部結構與承載能力
為了承受裝配作業中的重壓和沖擊，平臺并非實心，而是采用箱體式或高密度筋板式結構。內部縱橫交錯的加強筋可以大幅提高抗彎剛度，防止長期使用后發生永和久變形。在選型時，不能只看平臺尺寸，還需要確認其比較大承重（單位：公斤/平方米）是否符合要求。
5. 熱處理與穩定性
鑄鐵平臺內部存在鑄造應力，使用一段時間后會緩慢釋放，導致平臺變形。因此，優和質裝配平臺在鑄造后必和須進行徹和底的人工時效處理（通常是加熱到550-650℃后長時間保溫再緩慢冷卻），以消除90%以上的內應力。更高和端的平臺還會額外增加2-3年的自然時效（露天存放），使應力釋放更充分，確保平臺幾十年內精度不變。
6. 規格尺寸與安裝調整

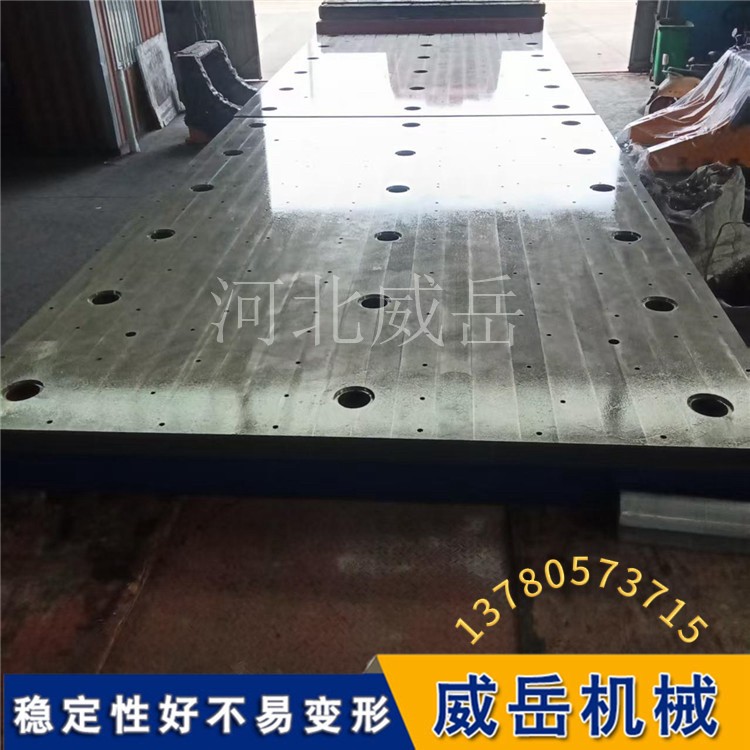

裝配平臺的尺寸從幾百毫米見方的小平臺，到長達數米、寬數米的大型拼接平臺都有。對于大型平臺，通常由多塊子平臺通過螺栓和定位銷拼接而成。安裝時，需要使用地腳螺栓和調整墊鐵將平臺支撐起來，并通過精和密水平儀調整至整體水平，同時保證各個支點受力均勻。
