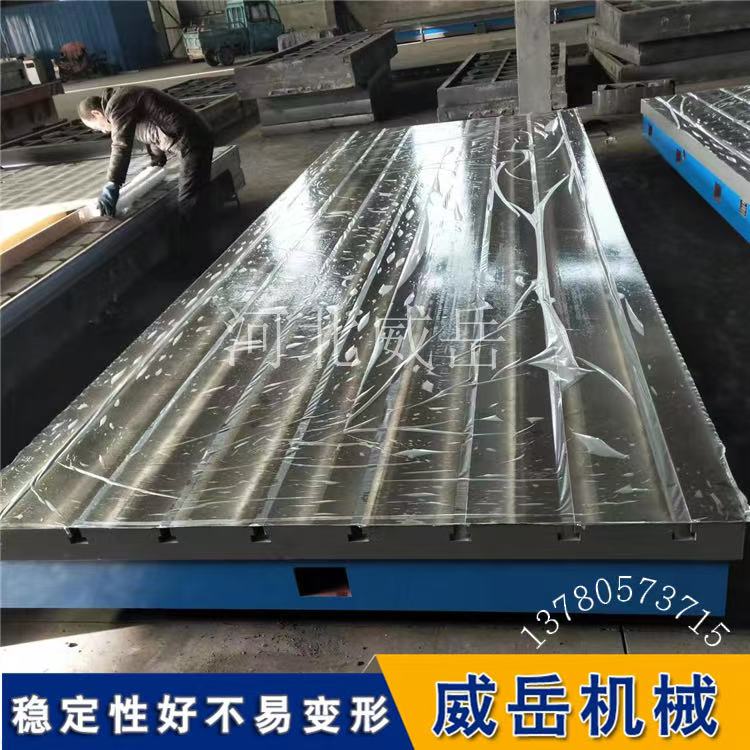

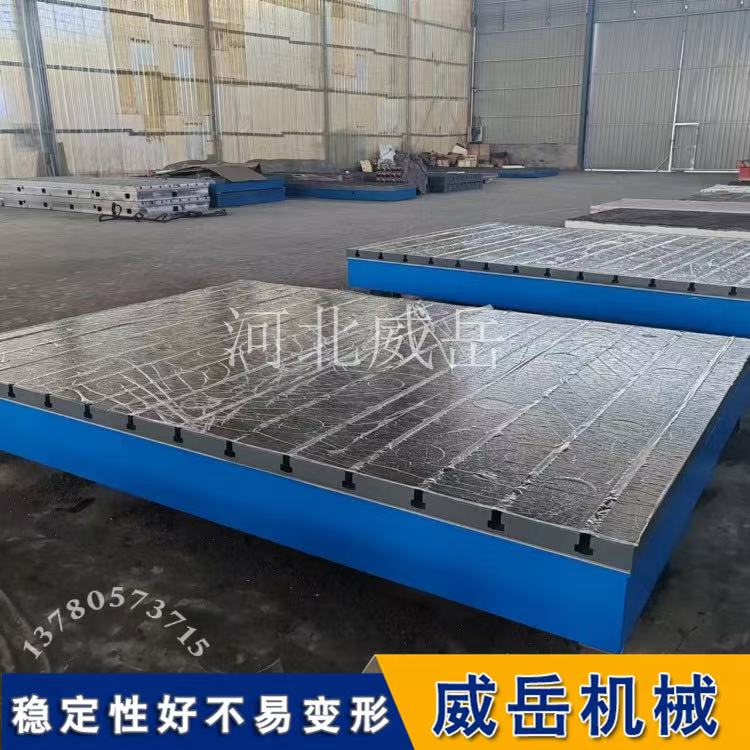

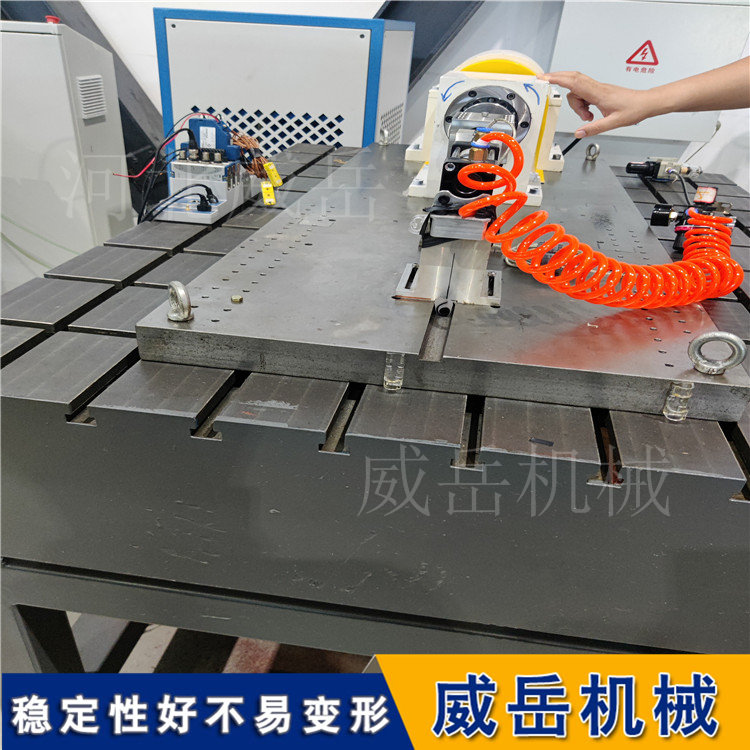

鑄鐵試驗平臺（它還可能被稱為實驗平臺、鑄鐵基礎平臺或試驗臺鑄鐵底座等）是一種以高強度灰鑄鐵鑄造、表面帶有T型槽和孔的基礎工業設備，主要用于固定測試工件、提供精和密基準面和吸收試驗振動。
以下是其關鍵技術參數與選型要點：
1. 核心材質與制造工藝
材質：通常采用HT200至HT300級別的高強度灰鑄鐵，工作面硬度控制在HB170-240之間。該材質的石墨結構賦予了平臺良好的耐磨性和吸震性。
熱處理（核心）：為消除鑄造內應力、防止變形，成品必和須經過兩次時效處理（包括600度-700度的人工退火及長達2-3年的自然時效）。
精加工：高精度平臺工作面采用人工刮研工藝，精度越高，表面刮研斑點越密。例如，0級/1級平臺要求每25mm×25mm內不少于25個接觸點。
2. 精度等級劃分（國標）鑄鐵試驗平臺精度等級表
精度等級：0級
特性描述：最高精度
典型用途：精和密實驗室測量、科研基準、計量室檢定
平面度公差計算公式（通用參考）：約 (0.5~1 + L/200) μm
精度等級：1級
特性描述：高精度
典型用途：精和密檢驗、高精度劃線、儀器裝配
平面度公差計算公式（通用參考）：約 (1~2 + L/200) μm
精度等級：2級
特性描述：一般精度
典型用途：常規零件檢測、機械裝配、車間劃線
平面度公差計算公式（通用參考）：約 (2~4 + L/200) μm
精度等級：3級
特性描述：較低精度
典型用途：鉚焊、粗加工劃線、大型工件裝配
平面度公差計算公式（通用參考）：約 (4~8 + L/200) μm
3. 常見規格與結構
規格范圍：常規尺寸從1000×1000mm到8000×3000mm不等，更大規格可采用多塊拼接或按需定制。
結構形式：
通常設計為箱體式或筋板式以增強剛性。

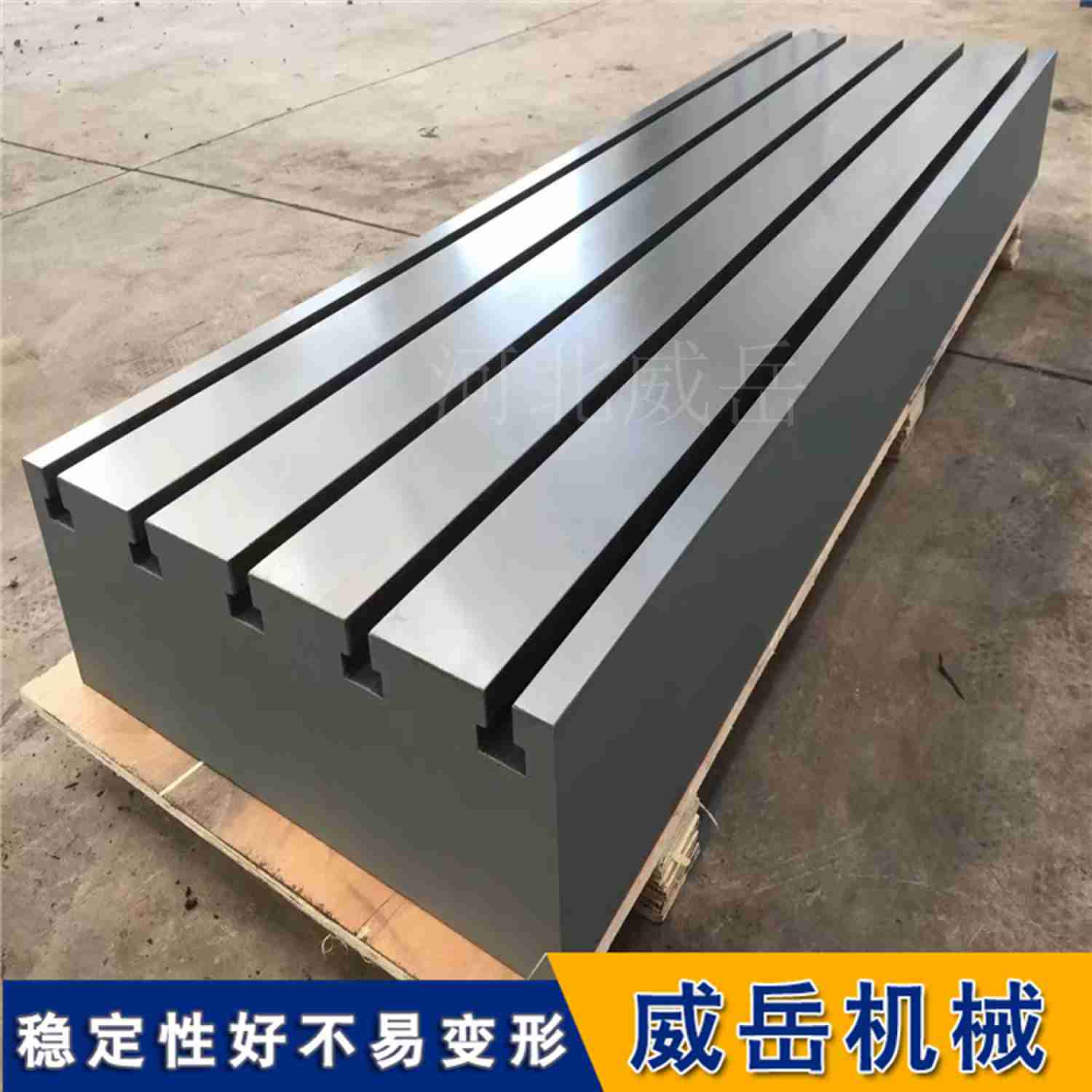

表面可加工T型槽（用于固定設備）、圓孔或U型槽（用于排屑或排液）以滿足特定試驗需求。
4. 選型建議
在選擇鑄鐵試驗平臺時，除了考慮預算和尺寸，建議重和點關注以下兩點：
看時效處理：確認廠家是否進行了徹和底的時效處理（特別是大型平臺）。若處理不當，平臺在幾年后可能因內應力釋放而發生嚴重變形，導致精度報廢。
看材質與承載：對于重型設備試驗（如發動機、大型電機），需確認壁厚和加強筋設計。普通平臺可能無法承受集中重載或高頻振動，要求廠家提供材質報告和承載測試數據
