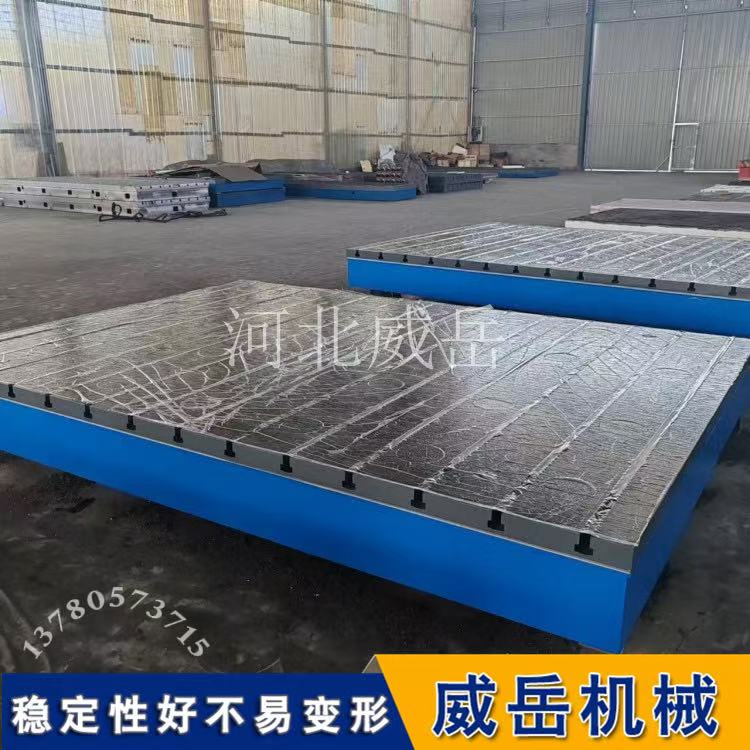

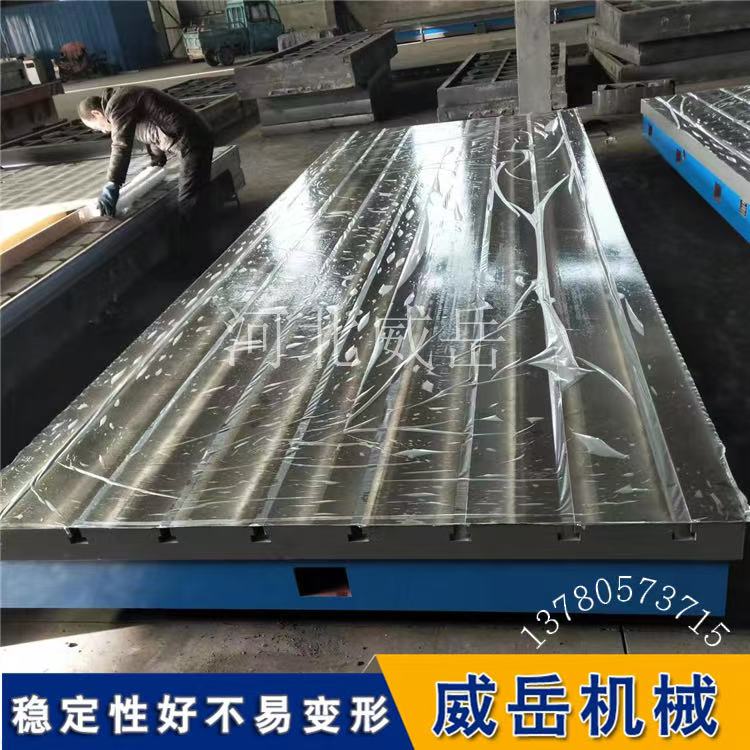

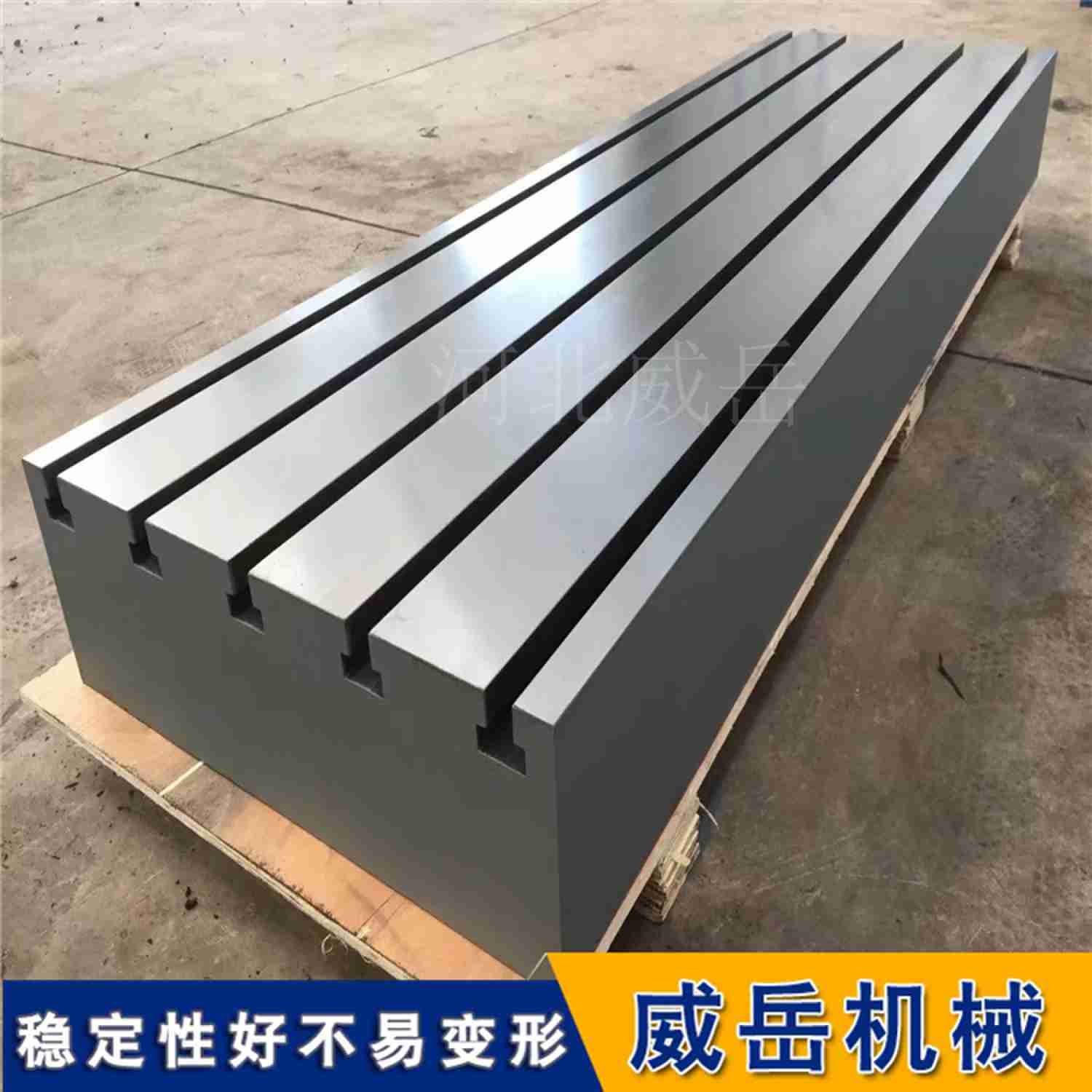

電機試驗平臺（又稱電機測試底座、T型槽平臺）是電機性能檢測的核心基準設備，其安裝調試質量直接影響扭矩、轉速、效率等測試數據的準確性。若安裝不當，扭矩測試誤差可能從0.5%飆升至3%以上，測試數據重復性偏差甚至超過5%。
一、安裝前準備
1. 場地與環境核查
安裝地面必和須為混凝土硬化地面，平整度誤差需控制在5mm/㎡以內，且地面承載力需達到平臺及設備總重量的1.2-1.5倍以上。同時需滿足以下環境要求：
避振：遠離振動源（機床、風機等）至少5米，必要時鋪設20-30mm厚減振墊
控溫：實驗室環境建議溫度20±2℃，濕度≤65%
防干擾：遠離強電磁干擾源，做好接地防護
二、核心安裝步驟
第和一步：定位與減振層鋪設
根據電機試驗布局，在預定位置標記平臺安裝輪廓線。按地腳螺栓間距（通常500-800mm）確定固定點，在平臺底部安裝孔對應位置均勻鋪設減振橡膠墊（每平方米4-6個），確保各減振點受力均勻，有效阻斷地面振動傳導。
第和二步：平臺就位與粗調水平
用起重機或叉車平穩吊運平臺，緩慢放置在減振墊上，避免碰撞。調整平臺位置使邊緣與基準線對齊，預留操作空間（≥300mm）。先用普通水平尺進行粗調，通過旋轉地腳螺栓或在底部墊入薄墊片，使平臺大致水平，初步控制水平誤差≤0.1mm/m。
第三步：精調水平（關鍵步驟）
換用高精度水平儀（0.02mm/m），在平臺的縱向、橫向、對角線方向及關鍵位置逐點檢測
若局部凸起，輕微松動對應螺栓，墊入薄塞鐵片
若局部凹陷，緊固螺栓或更換較厚墊鐵
比較終要求水平度≤0.03mm/m，平面度符合對應精度等級（00級≤0.003mm/㎡，0級≤0.006mm/㎡）。
第四步：緊固與二次灌漿
精調完成后，按對角均勻順序分2-3次用扭矩扳手?jǐn)Q緊地腳螺栓，確保每個螺栓受力一致，防止平臺因局部過緊而變形。對于有地腳螺栓預留孔的情況，需進行無收縮二次灌漿，灌漿料養護期間禁止碰撞移動平臺，養護至少7天。
第五步：時效穩定
校準與緊固完成后，靜置24小時，再次復核水平度和平整度，確認無偏移后方可鎖定全部螺栓。
三、調試與驗收
1. 載荷測試
在平臺工作面均勻放置與測試電機等效重量的載荷，靜置12小時后復查平整度變化，要求變形量≤0.02mm/m，確保平臺在實際負載下仍能保持穩定。
2. 同軸度校準（電機與測功機對接）
這是電機測試平臺的核心調試環節，直接影響測試數據的準確性：

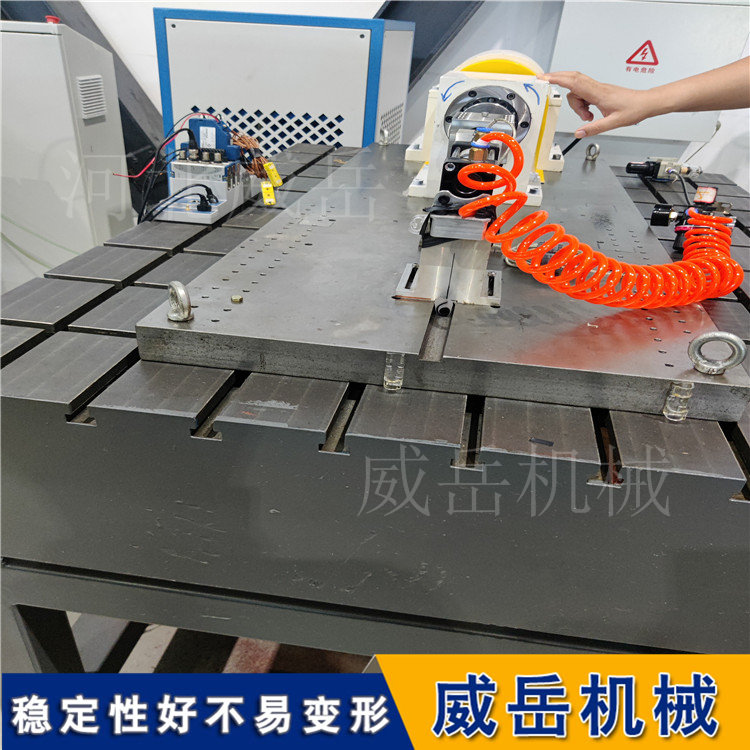

通過平臺T型槽定位安裝電機與測功機底座
用百分表檢測聯軸器徑向跳動和端面跳動，要求同軸度誤差≤0.02mm
若超差，微調電機底座位置或墊入薄墊片，直至同軸度≤0.005mm，避免傳動過程中產生附加扭矩和振動
3. 振動檢測
在平臺四角安裝振動傳感器，測試空轉狀態下振動幅值（要求≤0.005g）。若振動超標，檢查是否存在螺栓松動（重新緊固）或地面共振（加裝隔振器）。
4. 清潔與記錄
清理平臺表面的金屬屑、灰塵，在T型槽內涂抹少量潤滑脂保持靈活；將所有安裝調試數據記錄歸檔，形成設備檔案備查。
四、關鍵注意事項
1. 精度相關
嚴禁簡化調平步驟：不校準水平直接固定會導致后期電機振動超標
二次復核不可省：緊固螺栓后水平度可能偏移，必和須再次檢測
熱效應考慮：設備運行發熱可能導致熱變形，高精度測試需考慮冷態和熱態下的精度變化
2. 操作安全
起重/吊裝作業遵守安全規程，設專人監護
調試時禁止跨越運行設備，出現異常立即停機斷電
高壓大功率電機試驗，做好絕緣防護和應急斷電措施
3. 電氣接地
平臺本體、控制柜、測試儀器需可靠接地
接地電阻通常要求≤4Ω，防止靜電和漏電干擾測試信號
4. 日常維護
每周清潔臺面，去除油污、鐵屑
每月檢查地腳螺栓緊固情況，每6個月復檢一次水平度
長期閑置時覆蓋防塵罩，涂抹防銹油
