在機械加工、工裝裝配、精檢測等工業場景中，工件定位精度直接決定產品質量與生產效率。不少從業者都會遇到同一個痛點：工件反復裝夾卻始終定位不準，輕則導致加工尺寸偏差、裝配錯位，重則造成工件報廢、設備損耗。

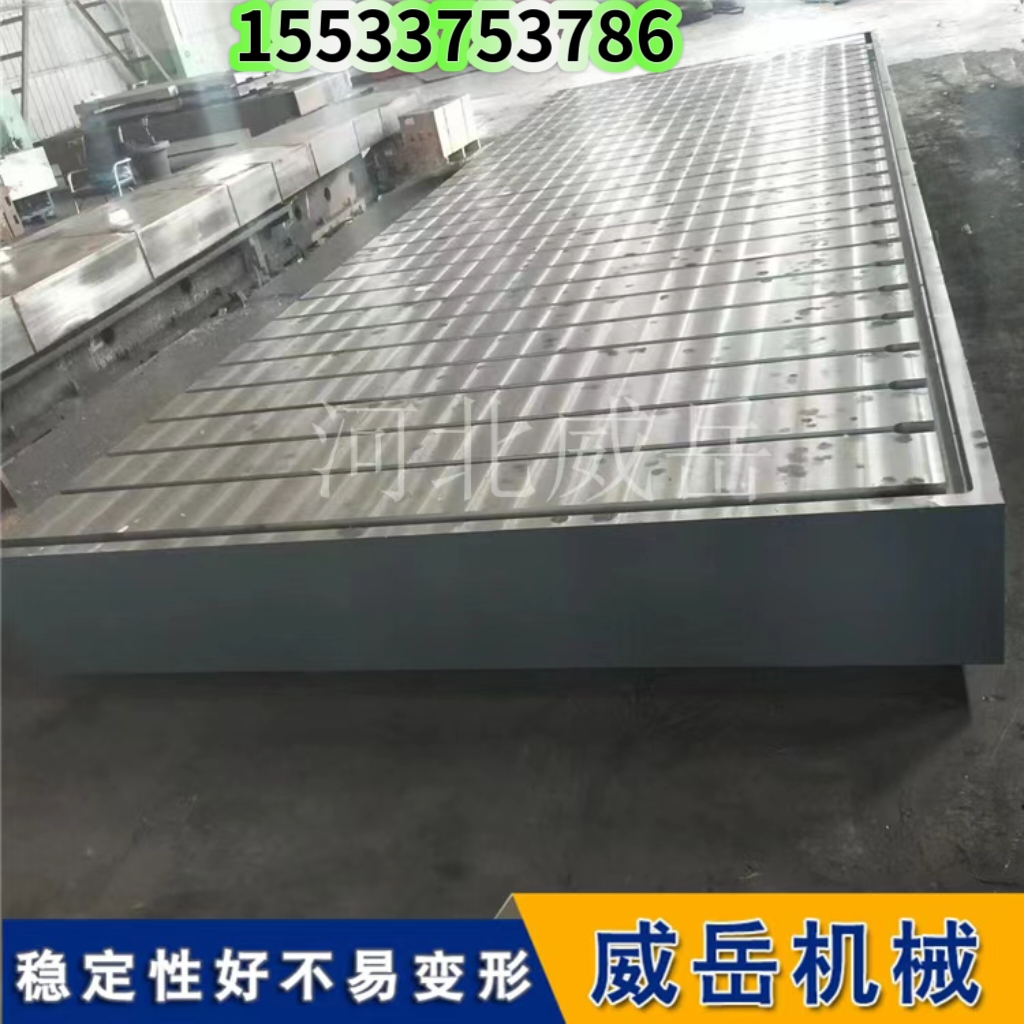

T型槽鑄鐵平臺本體采用高強度灰鑄鐵（常用HT200-300）或球墨鑄鐵（QT600）鑄造而成，這類材質具備高強度、高剛性、耐磨耐腐蝕的特點，且經過600-700℃人工退火與2-3年自然時效處理，能大限度消除鑄造過程中產生的內應力，避免長期使用中因應力釋放導致的變形，從根源上保障基準平面的穩定性。
T型槽鑄鐵平臺本體設計遵循“重載均衡”原則，底部通常設有十字筋板，筋板間距與表面T型槽排列規律對應，形成“槽體-筋板”受力聯動結構，可將工件重量均勻分散至整個平臺，減少局部受壓導致的撓度變形。
表面規則排列的T型槽，是平臺實現精定位的核心關鍵，其橫截面呈倒置“T”形，由較窄的頂部開口與較寬的底部槽腔組成，這種設計的精髓的在于“靈活適配、牢固鎖緊”。T型槽并非無序分布，而是按150mm、200mm、300mm等標準間距正交排列，橫向與縱向槽體的垂直度誤差≤0.01mm/m，形成標準化的定位坐標系，方便工件快速找正與定位基準統一。
T型槽鑄鐵平臺與T型槽配套使用的T型螺栓，其頭部與槽腔好契合，可從槽的一端滑入并沿槽長方向自由移動，無需在平臺表面鉆孔，就能根據工件尺寸與裝夾需求，靈活調整固定位置。當擰緊螺母時，T型螺栓頭部被牢牢卡在槽腔內部，通過壓板將工件壓緊在平臺工作面，產生強大的垂直或側向夾緊力，確保工件在加工、裝配過程中不發生位移。
T型槽鑄鐵平臺的精定位，本質是“基準穩定、自由度可控、鎖緊可靠”三者的協同作用——高強度本體與精基準面提供穩定基礎，規則排列的T型槽實現靈活定位與均勻受力，科學的裝夾與維護則保障精度長期穩定。工件定位不準，往往不是平臺“不好用”，而是我們未吃透其工作原理，忽視了基準面校準、T型槽維護、自由度限制等關鍵環節。
作為工業生產中的“基礎樞紐”，T型槽鑄鐵平臺貫穿工件加工、裝配、檢測的全流程，讀懂其工作原理，不僅能快速解決定位不準的痛點，更能延長平臺使用壽命，提升生產效率與產品質量。記住：精定位的核心，從來都是“讀懂基準、規范操作”，唯有如此，才能讓這塊“工業基石”真正發揮價值。 1-5-5-3-3-7-5-3-7-8-6
