很多人把電機試驗平臺和T型槽裝配平臺搞混，這其實是兩類不同的設備。前者是用于性能測試的精和密系統，后者是用于裝配固定的通用工具。
電機試驗平臺完整選型指南（無表格，通俗易懂）
一、先確定自身使用需求，定好基礎方向
1. 分清使用場景
如果是研發實驗、高精度數據檢測、新能源電機測試，對精度和穩定性要求相當高；
如果是工廠出廠常規質檢、批量成品檢測，優先兼顧耐用性和性價比；
如果只是簡單裝配、粗略檢測，選擇基礎款即可。
2. 核對電機核心參數
明確電機額定功率、比較大轉速、扭矩范圍，還有電機整體尺寸、整機重量。
平臺的承重、臺面大小、抗負荷能力，都要圍繞電機參數來匹配，避免小平臺承載重型設備，后期變形開裂。
3. 敲定精度需求
高精度實驗室選用 0 級標準；
絕大多數電機生產廠家，日常試驗檢測選 1 級就完全夠用，是通用性比較強的規格；
普通簡易作業、低要求檢測，選擇 2 級就行。
二、平臺本體核心選型要點
1. 材質與工藝
優先選用高強度鑄鐵材質，減震效果好、剛性強，抗壓抗變形能力優和秀，非常適合電機高頻次試驗加載。
重和點看是否做過雙重應力處理，高溫退火加振動時效工藝必不可少，能徹和底消除鑄件內應力，長期使用不易變形，保障試驗數據穩定。
內部采用加厚面板搭配密集筋板結構，整體箱體式設計，承重更強，受力均勻。

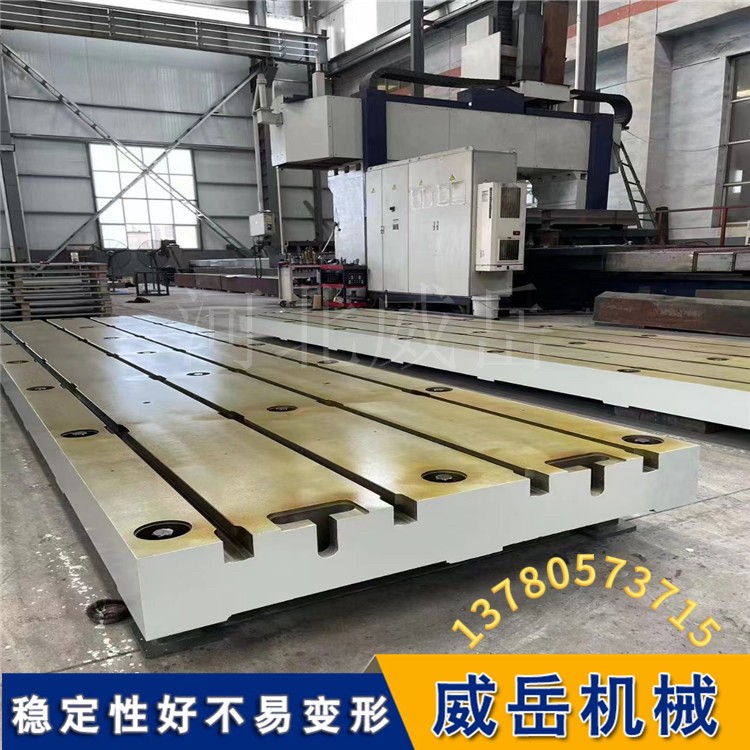

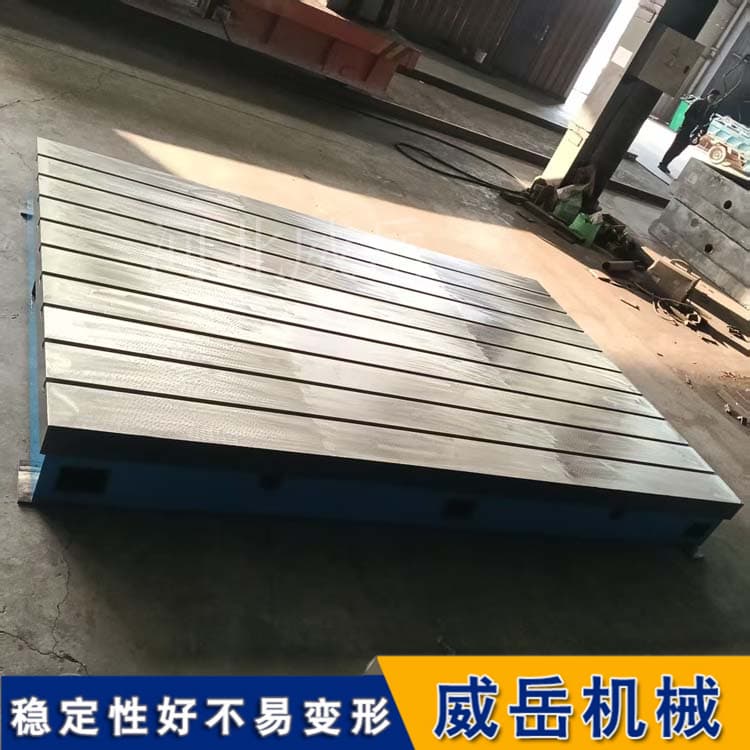

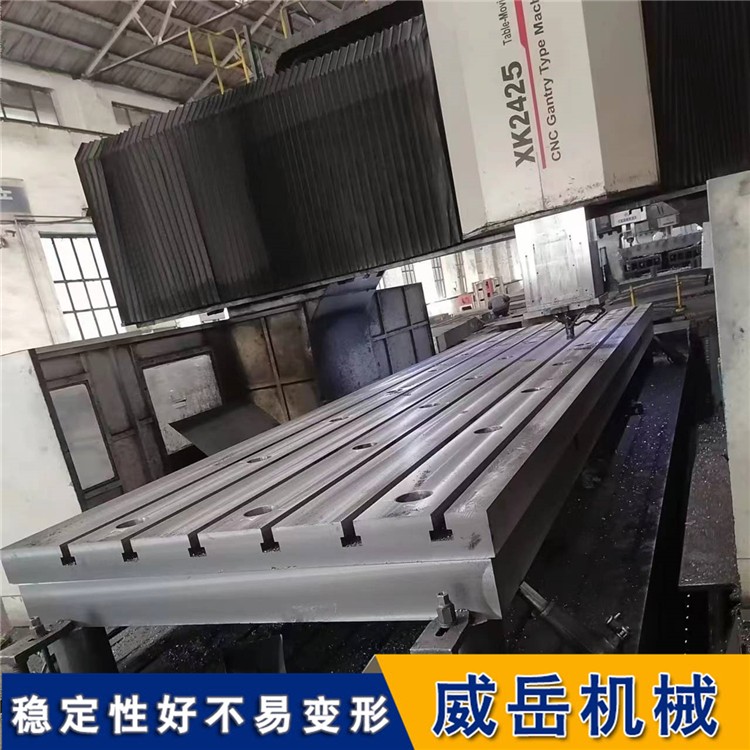

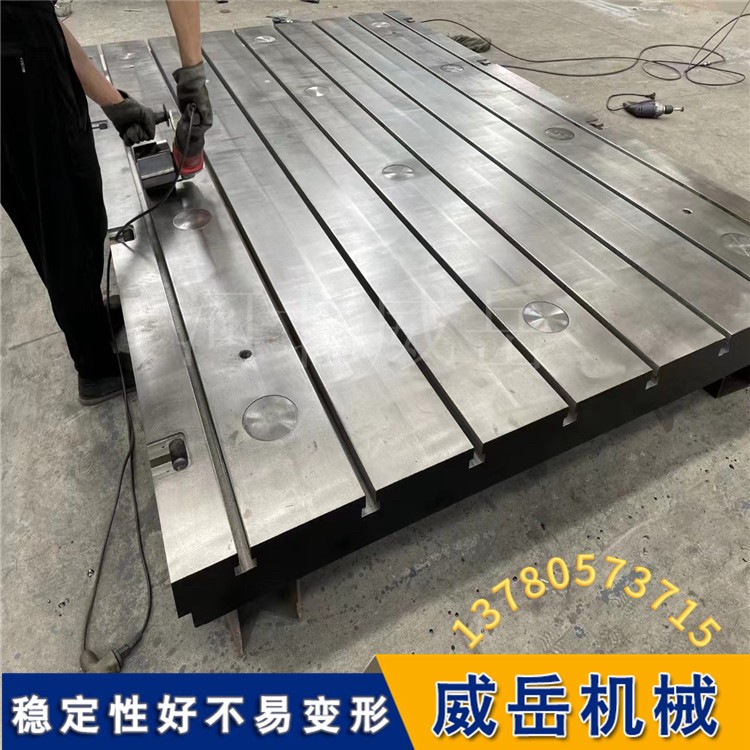

2. 臺面尺寸與 T 型槽設計
臺面尺寸要比電機安裝外和圍多出合理余量，方便加裝夾具、傳感器、固定支架，預留操作空間。
臺面標配 T 型槽結構，槽距、槽型規格要通用，方便后期自由搭配工裝夾具，靈活固定不同型號電機，適配多種試驗工況。
3. 調平與安裝配置
一定要搭配優和質調整墊鐵和地腳螺栓，車間地面不平整也能快速精和準調平。
重載、高震動試驗場景，可加裝減震配件，減少設備運行震動對平臺精度和試驗結果的影響。
三、搭配試驗系統，按需組合
小功率小型電機測試，適合搭配磁粉、磁滯測功設備，結構簡單、成本低，滿足常規加載測試。
中大功率工業電機日常出廠試驗，選電渦流測功系統，運行穩定、負載能力強，適合長時間連續作業。
大功率高速電機、研發動態測試、節能需求高的場景，選用四象限電力測功機，支持能量回饋，動態響應快，測試數據更全面精和準。
同時配套匹配高精度扭矩轉速傳感器、專用測試軟件，實現數據采集、記錄、一鍵報表導出。
四、關鍵避坑要點
1. 不要盲目追求相當高精度，按需選型，過度高配只會增加不必要成本，1 級平臺能滿足九成以上電機廠家需求。
2. 不要忽視應力處理，沒做時效處理的鑄鐵平臺，短期看不出問題，使用半年到一年會慢慢形變，試驗誤差變大。
3. 不要只看面板厚度，內部筋板結構、整體鑄造工藝，才是決定平臺承重和穩定性的關鍵。
4. 關注出廠檢測報告與校準證明，正規產品會附帶平面度、硬度、承載力檢測數據，方便后期設備驗收與質檢溯源。
