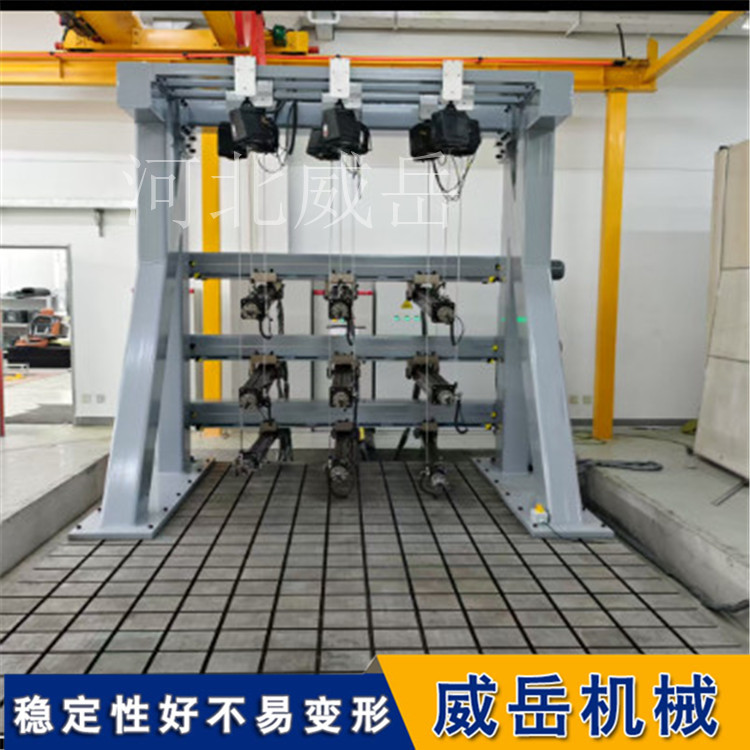

鑄鐵裝配平板是機械制造與維修領域的關鍵基礎工具，主要用于為動力機械、精和密設備的裝配、調試及檢測提供一個穩定、精和準的平面基準。其顯著特征是表面通常帶有T型槽，便于用螺栓固定工件或夾具。
1. 材質與制造工藝
主體材質：通常采用高強度灰口鑄鐵，常見牌號為HT200或HT250。這種材料具有良好的減震性、耐磨性和切削加工性。
硬度標準：工作面的硬度一般控制在HB 170-240之間，能有效抵抗使用過程中的劃傷和磨損。
穩定性處理：為確保長期使用不因內應力而變形，鑄鐵平板在鑄造后需進行嚴格的時效處理，通常包含兩次人工時效（高溫退火消除鑄造應力）和持續的自然時效（通常在1年以上），高精度平臺的時效周期可達2-3年。
2. 精度等級與劃分
裝配平板的精度等級依據國家標準（如JB/T 7974-1999或GB/T 22095-2008）劃分為四個等級：0級、1級、2級、3級（0級精度比較高，3級比較低）。
0級與1級：屬于精和密級平臺。主要用于精和密測量、實驗室基準、高精度模具裝配及航空航天部件的比較終組裝。
2級：屬于普通工作級平臺。應用比較廣泛，適用于常規機械設備的裝配、調試、發動機維修及中等精度的劃線工作。
3級：屬于粗糙級平臺。主要用于鉚焊、大型粗加工件的組對，或作為不需要高精度基準的臨時工作臺。
關鍵精度指標：
主要考核平面度（工作面整體高低偏差）和接觸點數（每25mm×25mm正方形內接觸點的數量）。0級和1級要求接觸點數不少于25點，2級通常不少于20點，3級則不少于12點。
3. 結構與功能特點

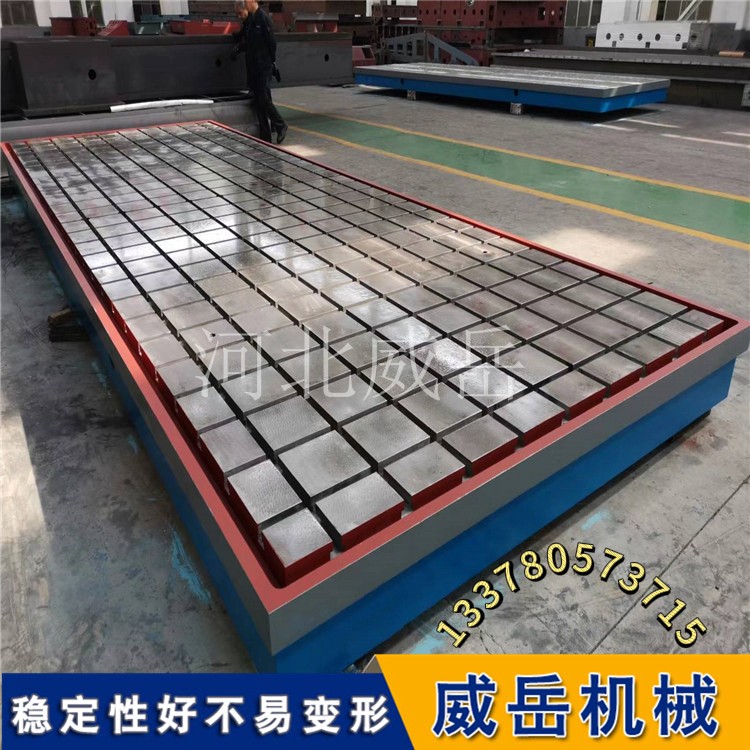

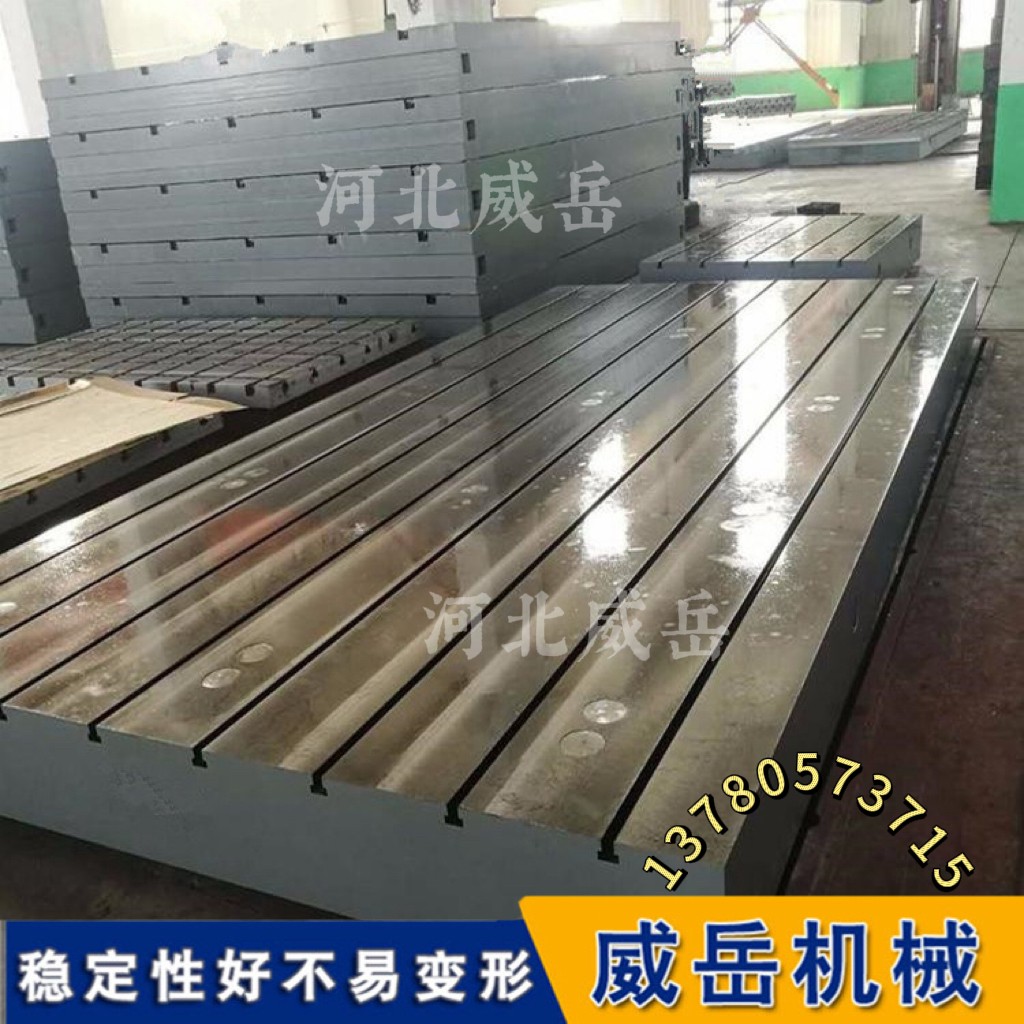

工作面：平面度相當，且表面通常帶有T型槽。T型槽的作用是用螺栓和壓板快速固定待裝配的工件、夾具或千斤頂，這是裝配平板區別于檢驗平板的主要特征。
加強筋：平板背面設計有合理的網格狀或井字形加強筋，用以增加整體剛性，防止受載后發生永和久變形。
工作面處理：為保留儲油和容納微小雜質的空間，工作面通常采用細刮削工藝（手工刮研或機械刮削）加工，形成均勻的微凹坑，而不是磨削至鏡面。
4. 選型建議（基于使用場景）
精和密設備大修或高精度對中：推和薦選擇1級精度的平臺。材質應選用HT250以上，且要求廠家提供近期（6個月內）的第三方計量檢測報告。
車間日常維修與通用部件裝配：2級精度完全滿足需求。性價比比較高，是大多數機修車間和裝配線的主流選擇。
焊接、鉚接或大型結構件組對：3級精度即可。此時重和點應放在平臺的承重能力和尺寸是否滿足工件擺放需求上。
5. 使用與維護要點

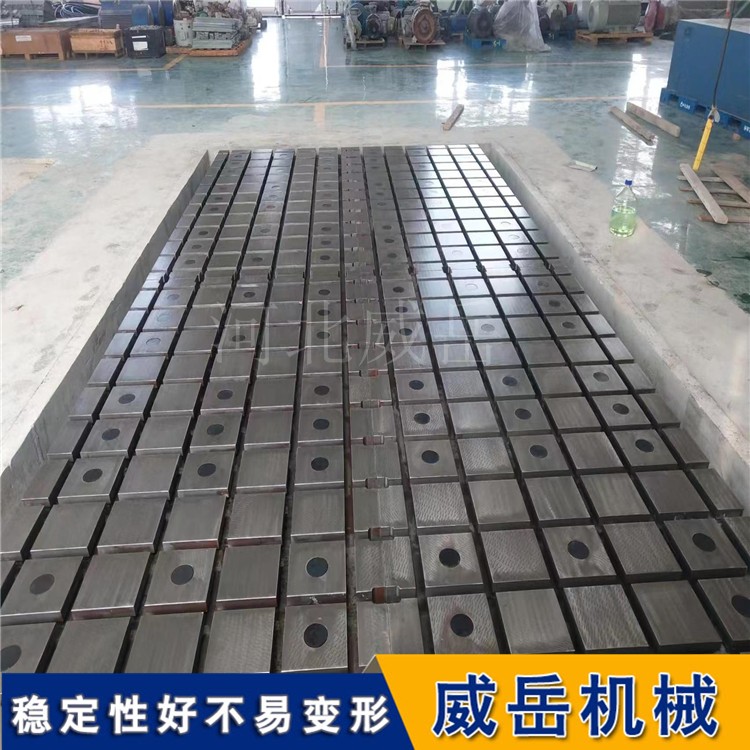

支撐安裝：平板應放置在專用的可調墊鐵或地腳螺栓上，并調整水平。對于大型平臺，需使用水平儀校準后，再灌注水泥砂漿固定。
防銹保護：使用完畢后應立即清理鐵屑和污物，并涂抹防銹油（如機油或專用的工業防銹油），然后用苫布覆蓋。鑄鐵材料在潮濕環境中相當易生銹。
禁止操作：嚴禁在平臺上進行錘擊、矯正或切割等沖擊性操作。如必和須進行，需在工件下墊放厚實的木板或橡膠板，防止和損傷工作面。
