T 型槽試驗地軌（又稱地梁、地槽鐵、鑄鐵地軌）一種模塊化的長條形鑄鐵平臺，通過表面T型槽可靈活固定大型設備，主要用于重型機械的裝配、試驗、焊接和精度檢測。
主要特點與優勢
模塊化拼接，靈活布局：可像積木一樣將多根地軌拼接成所需長度和寬度，非常適用于尺寸超大或形狀不規則的設備。尤其適合試驗場地未來可能調整布局或有搬遷計劃的情況。
高性價比，節約成本：相比制造一整塊巨大的鑄鐵平臺，地軌能大幅節省材料和加工成本，也顯著降低了運輸和安裝難度。
承載力強，精度穩定：材質多為高強度鑄鐵（如HT200-300），并經過嚴格的時效處理消除內應力，確保了長期使用的耐磨性和幾何精度穩定性。
核心參數與規格選擇
選擇地軌時，需重和點確認以下參數，不同應用場景的精度和承載要求差異很大：
材質與處理：
灰鑄鐵：常規場景選用 HT250 或 HT300，抗拉強度高。
球墨鑄鐵：重載或復雜環境選 QT500-7 或 QT600-3，耐磨性和抗變形能力更優。
關鍵處理：必和須經過兩次人工退火（約600-700℃）或2-3年自然時效，這是消除內應力、保證長期不變形的核心。
尺寸規格：
截面 (寬×高)：決定承載能力的關鍵，范圍從150×150mm到400×450mm甚至更大。
長度：單根常見1m至6m，可拼接。若總長超過30m，需預留2-3mm/m的伸縮縫。
T型槽：
槽寬：常見18mm、22mm、28mm、36mm等。28mm槽寬適配工業標準的M16螺栓。
槽距：精和密裝配宜用密布（如100mm間距），重載宜用稀疏（如200mm間距）以保證強度。
精度等級：
0-1級（檢測級）：用于三坐標測量等高精度場合，平面度≤0.01mm/m。
2級（裝配級）：用于發動機裝配等，平面度≤0.05mm/m。
3級（物流級）：用于AGV小車導軌，側重耐磨和直線度。

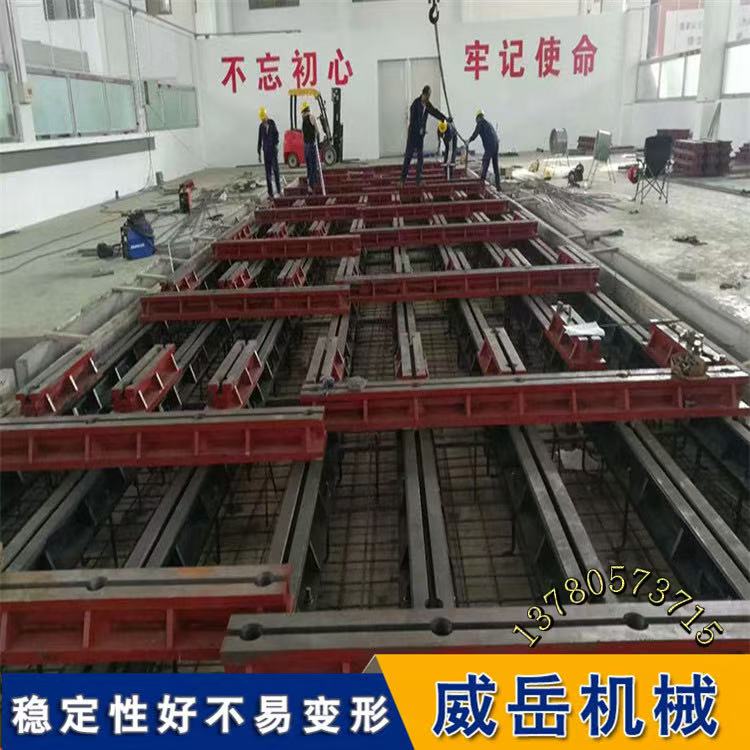

安裝與使用要點
安裝流程：
基準放線：在地面精和確標出地軌位置，定點誤差≤±1mm。
就位初調：吊裝地軌，用墊鐵初步找平。
固定與灌漿：用膨脹螺栓（間距約500-700mm）固定，然后在地軌與地面的空隙中灌注高強度水泥砂漿，使其與地面牢固結合。
精調鎖定：待灌漿層凝固后，使用合像水平儀或激光干涉儀進行比較終精和密調平并鎖死。
精度要求：
水平度：任意1m內≤1mm，全長≤2mm。
平行度：多根并列時，彼此平行度偏差<2mm。
后期養護：
定期校驗：建議每6-12個月進行一次精度復檢。
防銹處理：長期不用時，清理干凈工作面并涂防銹油。
避免超載：嚴禁超過設計的每米額定承載，防止地軌產生塑性變形。
